Pierścień osadczy J(W) fosfatowane DIN 7993 B | Świat Śrub

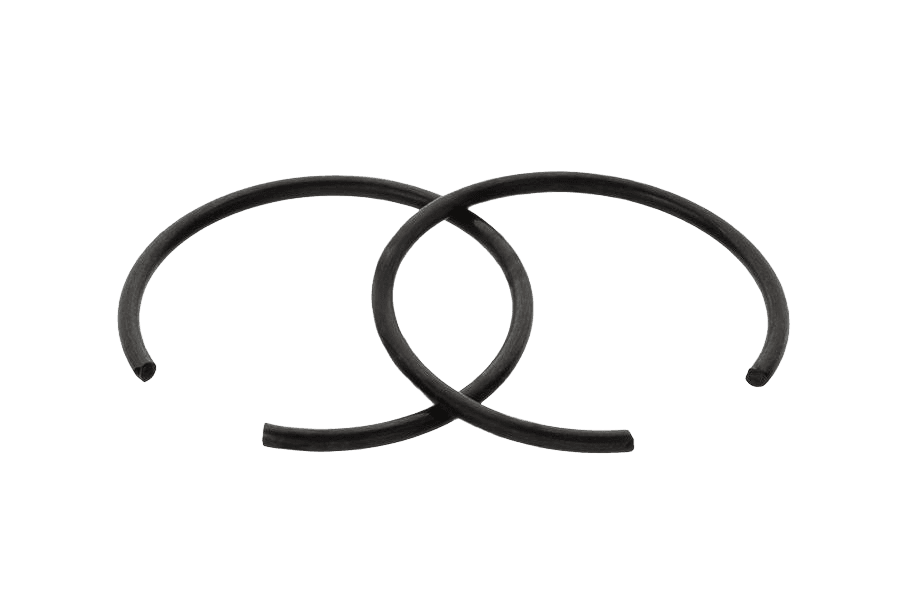

Pierścień osadczy J(W) fosfatowane DIN 7993 B

Rys. techniczny · DIN 7993 B

Rozmiar

100

110

120

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 7993 Bkarta katalogowa

Pierścień osadczy

Wymiary i warunki techniczne wg DIN 7993 B

Wymiary (mm)

d1	7	8	10	12	14	16	18	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125
d4	0,8	0,8	0,8	1	1	1,6	1,6	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2
d5(nom)	7,9	8,9	10,9	13,2	15,2	17,8	19,8	22,3	24,3	26,3	27,3	28,3	30,3	32,3	34,9	37,9	40,9	42,9	45	48	51	53	58,9	63,9	68,9	74	79	84	89	94	99	104,2	109,2	114,2	119,2	124,2	129,2
d5(tol)	+0,3/0	+0,3/0	+0,3/0	+0,4/0	+0,4/0	+0,4/0	+0,4/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0		+0,4/0			+0,4/0	+0,5/0		+0,5/0			+0,8/0	+1/0	+1/0	+1/0	+1/0	+1/0	+1/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0
d6(nom)	7,8	8,8	10,8	13	15	17,6	19,6	22	24	26	27	28	30	32	34,5	37,5	40,5	42,5	44,5	47,5	50,5	52,5	58,5	63,2	68,2	73,2	78,2	83,2	88,2	93,2	98,2	103,2	108,2	113,2	118,2	123,2	128,2
d6(tol)	±0,05	±0,05	±0,05	±0,05	±0,05	±0,05	±0,05		±0,1	±0,1	±0,1	±0,1		±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15
e	4	4	4	6	6	8	8	10	10	10	10	10	10	10	12	12	12	12	16	16	16	16	20	20	20	25	25	25	25	25	25	32	32	32	32	32	32
r	0,5	0,5	0,5	0,6	0,6	0,9	0,9	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,4	1,4	1,4	1,4	1,4	1,4	1,4	1,4	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8

d1 — nominalna średnica otworu (obudowy/wałka drążonego), do którego dobierany jest pierścieńd4 — średnica drutu, z którego wykonany jest pierścieńd5(nom) — średnica zewnętrzna pierścienia w stanie swobodnym (przed montażem)d5(tol) — tolerancja średnicy zewnętrznej pierścienia w stanie swobodnymd6(nom) — średnica rowka montażowego w otworze, w którym osadza się pierścieńd6(tol) — tolerancja średnicy rowka montażowegoe — przybliżona szerokość rozwarcia pierścienia (wymiar orientacyjny, ≈)r — promień zaokrąglenia krawędzi rowka montażowego

Oznaczanie

Przykład zamawiania pierścienia osadczego sprężynującego z drutu okrągłego, odmiana B do otworu o średnicy d₁ = 20 mm:

Pierścień osadczy B20 DIN 7993.

Opis

Pierścień osadczy wg normy DIN 7993 B.

Dostępny asortyment: w rozmiarach od 8 do 120 mm.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 7993 B
Rodzaj	Pierścień osadczy
Pokrycie	Fosfatowane
Własność	J(W)
Układ rozmiaru	średnica (mm)
Odmiana	J(W)
