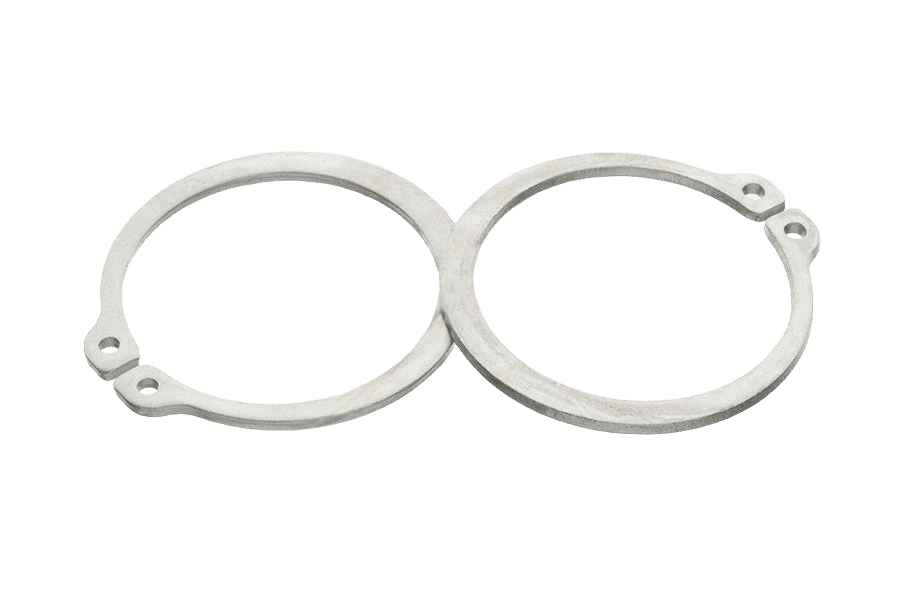

Name: Pierścień osadczy spr. A(Z) fl Zn DIN 471
Availability: InStock

DIN 471karta katalogowa

Pierścień osadczy spr. A(Z) fl Zn DIN 471

Wymiary i warunki techniczne wg DIN 471

Wymiary — odmiana normalna (mm)wybrany rozmiar: 45

d1 = dnom — średnica wału	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	24	25	26	28	29	30	32	34	35	36	38	40	42	45	47*	48	50	52	55	56	58	60	62	63	65	68	70	72	75	78	80	82	85	88	90	95	100	105	110	115	120	125	130	135	140	145	150	155	160	165	170	175	180	185	190	195	200	210	220	230	240	250	260	270	280	290	300
s	0,4	0,4	0,6	0,7	0,8	0,8	1	1	1	1	1	1	1	1	1	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,5	1,75	1,75	1,75	1,75	1,75	1,75	1,75	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5
d3 (1)	2,7	3,7	4,7	5,6	6,5	7,4	8,4	9,3	10,2	11,0	11,9	12,9	13,8	14,7	15,7	16,5	17,5	18,5	19,5	20,5	22,2	23,2	24,2	25,9	26,9	27,9	29,6	31,5	32,2	33,2	35,2	36,5	38,5	41,5	43,5	44,5	45,8	47,8	50,8	51,8	53,8	55,8	57,8	58,8	60,8	63,5	65,5	67,5	70,5	73,5	74,5	76,5	79,5	82,5	84,5	89,5	94,5	98	103	108	113	118	123	128	133	138	142	146	151	155,5	160,5	165,5	170,5	175,5	180,5	185,5	190,5	198	208	218	228	238	245	255	265	275	285
d5 min	1	1	1	1,2	1,2	1,2	1,2	1,5	1,5	1,7	1,7	1,7	1,7	1,7	1,7	2	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3	3	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5
~b	0,8	0,9	1,1	1,3	1,4	1,5	1,7	1,8	1,8	1,8	2,0	2,1	2,2	2,2	2,3	2,4	2,5	2,6	2,7	2,8	3,0	3,0	3,1	3,2	3,4	3,5	3,6	3,8	3,9	4,0	4,2	4,4	4,5	4,7	4,9	5,0	5,1	5,2	5,4	5,5	5,6	5,8	6,0	6,2	6,3	6,5	6,6	6,8	7,0	7,3	7,4	7,6	7,8	8,0	8,2	8,6	9,0	9,3	9,6	9,8	10,2	10,4	10,7	11,0	11,2	11,5	11,8	12	12,2	12,5	12,9	12,9	13,5	13,5	14	14	14	14	14	14	14	14	16	16	16	16	16
d2 nom.	2,8	3,8	4,8	5,7	6,7	7,6	8,6	9,6	10,5	11,5	12,4	13,4	14,3	15,2	16,2	17	18	19	20	21	22,9	23,9	24,9	26,6	27,6	28,6	30,3	32,3	33	34	36	37,5	39,5	42,5	44,5	45,5	47	49	52	53	55	57	59	60	62	65	67	69	72	75	76,5	78,5	81,5	84,5	86,5	91,5	96,5	101	106	111	116	121	126	131	136	141	145	150	155	160	165	170	175	180	185	190	195	204	214	224	234	244	252	262	272	282	292
d2 odch.		-0,048	-0,048					-0,11	-0,11	-0,11	-0,11	-0,11	-0,11	-0,11	-0,11	-0,13	-0,13	-0,13	-0,21	-0,21	-0,21	-0,21	-0,21	-0,21	-0,21	-0,21	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,35	-0,35	-0,35	-0,35	-0,35	-0,54	-0,54	-0,54	-0,54	-0,54	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,63	-0,72	-0,72	-0,72	-0,72	-0,72	-0,72	-0,72	-0,72	-0,81	-0,81	-0,81	-0,81	-0,81
d2 tol.	h10	h10	h10	h10	h10	h10	h10	h11	h11	h11	h11	h11	h11	h11	h11	h11	h11	h11	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13	h13
m (H13)	0,5	0,5	0,7	0,8	0,9	0,9	1,10	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,6	1,6	1,6	1,6	1,6	1,6	1,85	1,85	1,85	1,85	1,85	1,85	1,85	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,65	2,65	2,65	2,65	2,65	2,65	2,65	2,65	3,15	3,15	3,15	3,15	3,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15
n min	0,3	0,3	0,3	0,5	0,5	0,6	0,6	0,6	0,8	0,8	0,9	0,9	1,1	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,7	1,7	1,7	2,1	2,1	2,1	2,6	2,6	3	3	3	3,8	3,8	3,8	3,8	3,8	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	5,3	5,3	5,3	5,3	5,3	5,3	5,3	6	6	6	6	6	6	6	6	6	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	9,0	9	9	9	9	12	12	12	12	12
g max	0,5	0,5	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1	1	1	1	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	2	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3,5	3,5	3,5	3,5	3,5	3,5	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	6	6	6	6	6	6	6	6	6	6
Szczypce nom. (DIN 5254)	3	3	3	3	3	3	3	10	10	10	10	10	10	10	10	10	19	19	19	19	19	19	19	19	19	19	19	19	19	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	85	85	85	85	85	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125

1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)* — d1 = 47 mm: wymiar nie ujęty w normie DIN 471 (rozmiar handlowy dodatkowy)s — grubość pierścieniad3 (1) — średnica pierścienia przed montażemd5 min — średnica otworu pod szczypce~b — rozwarcie (odległość między uszami)d2 nom. — średnica rowka na waled2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — głębokość rowka (min.)g max — promień zaokrąglenia rowka (max.)Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec

Wymiary — odmiana ciężka (wzmocniona) (mm)

d1 = dnom — średnica wału	15	16	17	18	20	22	24	25	28	30	32	34	35	38	40	42	45	48	50	52	55	58	60	65	70	75	80	85	90	100
s	1,5	1,5	1,5	1,5	1,75	1,75	1,75	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	4	4	4	4	4	4	4
d3 (1)	13,8	14,7	15,7	16,5	18,5	20,5	22,2	23,2	25,9	27,9	29,6	31,5	32,2	35,2	36,5	38,5	41,5	44,5	45,8	47,8	50,8	53,8	55,8	60,8	65,5	70,5	74,5	79,5	84,5	94,5
d5 min	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3,5	3,5	3,5
~b	2,4	2,5	2,6	2,7	3	3,1	3,2	3,4	3,5	4,1	4,1	4,2	4,2	4,3	4,4	4,5	4,7	5	5,1	5,2	5,4	5,6	5,8	6,3	6,6	7	7,4	7,8	8,2	9
d2 nom.	14,3	15,2	16,2	17	19	21	22,9	23,9	26,6	28,6	30,3	32,3	33	36	37,5	39,5	42,5	45,5	47	49	52	55	57	62	67	72	76,5	81,5	86,5	96,5
d2 odch.	-0,11	-0,11	-0,11	-0,11	-0,13	-0,13	-0,21	-0,21	-0,21	-0,21	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,25	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,30	-0,35	-0,35	-0,35
d2 tol.	h11	h11	h11	h11	h11	h11	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12	h12
m (H13)	1,6	1,6	1,6	1,6	1,85	1,85	1,85	2,15	2,15	2,15	2,15	2,65	2,65	2,65	2,65	2,65	2,65	2,65	3,15	3,15	3,15	3,15	3,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15
n min	1,1	1,2	1,2	1,5	1,5	1,5	1,7	1,7	2,1	2,1	2,6	2,6	3	3	3,8	3,8	3,8	3,8	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	5,3	5,3	5,3	5,3
g max	1	1	1	1,5	1,5	1,5	1,5	1,5	1,5	1,5	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3,5
Szczypce nom. (DIN 5254)	10	10	10	10	19	19	19	19	19	19	19	19	19	19	40	40	40	40	40	40	40	40	40	40	40	40	40	85	85	85

1) — wymiar d3 przed montażem (pierścień w stanie swobodnym, rozprężony)Odmiana ciężka (wzmocniona) — dla tego samego d1 pierścień ma większą grubość s niż odmiana normalna.s — grubość pierścieniad3 (1) — średnica pierścienia przed montażemd5 min — średnica otworu pod szczypce~b — rozwarcie (odległość między uszami)d2 nom. — średnica rowka na waled2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — głębokość rowka (min.)g max — promień zaokrąglenia rowka (max.)Szczypce nom. (DIN 5254) — zalecany rozmiar szczypiec

Materiał i wykonanie

Materiał

Stal sprężysta	C67, C75 lub Ck75 wg DIN 17222

Twardość (dla stali hartowanej)

Średnica nominalna do 48 mm	470–580 HV (47–54 HRC)
Średnica nominalna 48–200 mm	435–530 HV (44–51 HRC)
Średnica nominalna 200–300 mm	390–470 HV (40–47 HRC)
Norma przeliczenia twardości	DIN 50150

Oznaczanie

Przykład oznaczania: pierścień osadczy zewnętrzny (sprężynujący) przeznaczony do osadzenia na czopie o średnicy nominalnej d1 = 40 mm i grubości s = 1,75 mm:

Pierścień osadczy DIN 471 – 40 x 1,75.

Norma powiązana: PN-85111 Z.

Opis

Pierścień osadczy spr. A(Z) fl Zn DIN 471. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.

Dostępny asortyment: w rozmiarze 45 mm. W ofercie również w wykonaniu Stal nierdzewna (SST).

Specyfikacja produktu

Rozmiar	45
Norma	DIN 471
Pokrycie	Cynk płatkowy srebrny (fl Zn)
Własność	A(Z)
Układ rozmiaru	średnica (mm)
Ilość w opakowaniu	100 szt
Waga opakowania	739 g
Waga 1 szt	7,39 g
