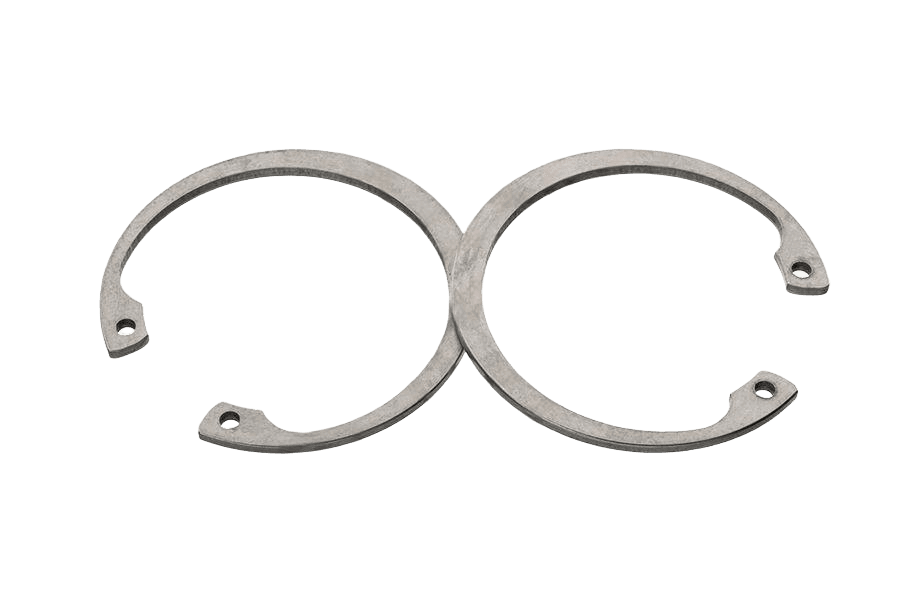

Name: Pierścień osadczy spr. J(W) 1.4122 DIN 472
Availability: InStock

DIN 472karta katalogowa

Pierścień osadczy spr.

Wymiary i warunki techniczne wg DIN 472

Wymiary — wykonanie standardowe (mm)

dnom = d1	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	24	25	26	27*	28	30	31	32	34	35	36	37	38	40	42	45	47	48	50	52	55	56	58	60	62	63	65	68	70	72	75	78	80	82	85	88	90	92	95	98	100	102	105	110	115	120	125	130	135	140	145	150	155	160	165	170	175	180	185	190	195	200	210	220	230	240	250	260	270	280	290	300
s	0,8	0,8	1	1	1	1	1	1	1	1	1	1	1	1	1	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,75	1,75	1,75	1,75	1,75	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5
d3 ¹⁾	8,7	9,8	10,8	11,8	13	14,1	15,1	16,2	17,3	18,3	19,5	20,5	21,5	22,5	23,5	25,9	26,9	27,9	29,1	30,1	32,1	33,4	34,4	36,5	37,8	38,8	39,8	40,8	43,5	45,5	48,5	50,5	51,5	54,2	56,2	59,2	60,2	62,2	64,2	66,2	67,2	69,2	72,5	74,5	76,5	79,5	82,5	85,5	87,5	90,5	93,5	95,5	97,5	100,5	103,5	105,5	108	112	117	122	127	132	137	142	147	152	158	164	169	174,5	179,5	184,5	189,5	194,5	199,5	204,5	209,5	222	232	242	252	262	275	285	295	305	315
d5 min	1	1	1,2	1,2	1,5	1,5	1,7	1,7	1,7	1,7	2	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3	3	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5
~b	1,1	1,3	1,4	1,5	1,7	1,8	1,9	2,0	2,0	2,1	2,2	2,2	2,3	2,4	2,5	2,6	2,7	2,8	2,9	2,9	3,0	3,2	3,2	3,3	3,4	3,5	3,6	3,7	3,9	4,1	4,3	4,4	4,5	4,6	4,7	5,0	5,1	5,2	5,4	5,5	5,6	5,8	6,1	6,2	6,4	6,6	6,8	7	7	7,2	7,4	7,6	7,8	8,1	8,3	8,4	8,5	8,7	9,0	9,3	9,7	10	10,2	10,5	10,7	10,9	11,2	11,4	11,6	11,8	12,2	12,7	13,2	13,7	13,8	13,8	14,0	14,0	14,0	14,0	14,0	14,0	16	16	16	16	16
d2 nom.	8,4	9,4	10,4	11,4	12,5	13,6	14,6	15,7	16,8	17,8	19	20	21	22	23	25,2	26,2	27,2	28,4	29,4	31,4	32,7	33,7	35,7	37	38	39	40	42,5	44,5	47,5	49,5	50,5	53,0	55,0	58,0	59,0	61,0	63,0	65	66	68	71	73	75	78	81	83,5	85,5	88,5	91,5	93,5	95,5	98,5	101,5	103,5	106	109	114	119	124	129	134	139	144	149	155	160	165	170	175	180	185	190	195	200	205	216	226	236	246	256	268	278	288	298	308
d2 odch.	+0,09/0	+0,09/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,11/0	+0,13/0	+0,13/0	+0,13/0	+0,13/0	+0,21/0	+0,21/0	+0,21/0	+0,21/0	+0,21/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,54/0	+0,54/0	+0,54/0	+0,54/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,63/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,72/0	+0,81/0	+0,81/0	+0,81/0	+0,81/0	+0,81/0
d2 tol.	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H11	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13	H13
m (H13)	0,9	0,9	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,3	1,6	1,6	1,6	1,6	1,6	1,85	1,85	1,85	1,85	1,85	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,15	2,65	2,65	2,65	2,65	2,65	2,65	2,65	2,65	3,15	3,15	3,15	3,15	3,15	3,15	3,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	4,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15	5,15
n min	0,6	0,6	0,6	0,6	0,8	0,9	0,9	1,1	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,8	1,8	1,8	2,1	2,1	2,1	2,6	2,6	2,6	3	3	3	3	3,8	3,8	3,8	3,8	3,8	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	5,3	6	6	6	6	6	6	6	6	6	6	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	7,5	9	9	9	9	9	9	12	12	12	12
g max	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1,5	1,5	1,5	1,5	1,5	2	2	2	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	4	4	4	4	4	4	4	4	4	4
Szczypce nom. (DIN 5254)	8	8	8	8	8	8	8	8	8	8	8	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	40	85	85	85	85	85	85	85	85	85	85	85	85	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125	125

¹⁾ — wymiar d3 dotyczy pierścienia w stanie swobodnym, przed montażem* przy d1 = 27 — wymiar nie ujęty w normie DIN 472 (rozmiar wg PN 85111)s — grubość pierścieniad3 ¹⁾ — średnica zewnętrzna (stan swobodny)d5 min — średnica otworów montażowych~b — wysokość pierścienia mierzona do uszek (wymiar orientacyjny)d2 nom. — średnica rowka (w otworze)d2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — min. odległość rowka od czoła otworug max — maks. fazowanie wprowadzające na krawędzi otworuSzczypce nom. (DIN 5254) — zalecany rozmiar szczypców montażowych

Wymiary — wykonanie ciężkie / wzmocnione (mm)

dnom = d1	20	22	24	25	26	28	30	32	34	35	37	38	40	42	45	47	50	52	55	60	62	65	68	70	72	75	80	85	90	95	100
s	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,75	1,75	1,75	1,75	2	2	2	2	2,5	2,5	2,5	3	3	3	3	3	3	3	4	4	4	4	4
d3 ¹⁾	21,5	23,5	25,9	26,9	27,9	30,1	32,1	34,4	36,5	37,8	39,8	40,8	43,5	45,5	48,5	50,5	54,2	56,2	59,2	64,2	66,2	69,2	72,5	74,5	76,5	79,5	85,5	90,5	95,5	100,5	105,5
d5 min	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3	3	3,5	3,5	3,5	3,5
~b	2,4	2,8	3	3,1	3,1	3,2	3,3	3,4	3,7	3,8	3,9	3,9	3,9	4,1	4,3	4,4	4,6	4,7	5	5,4	5,5	5,8	6,1	6,2	6,4	6,6	7	7,2	7,6	8,1	8,4
d2 nom.	21	23	25,2	26,2	27,2	29,4	31,4	33,7	35,7		39	40	42,5	44,5	47,5	49,5	53	55	58	63	65	68	71	73	75	78	83,5	88,5	93,5	98,5	103,5
d2 odch.	+0,13/0	+0,13/0	+0,21/0	+0,21/0	+0,21/0	+0,21/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,25/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,30/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0	+0,35/0
d2 tol.	H11	H11	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12	H12
m (H13)	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,85	1,85	1,85	1,85	2,15	2,15	2,15	2,15	2,65	2,65	2,65	3,15	3,15	3,15	3,15	3,15	3,15	3,15	4,15	4,15	4,15	4,15	4,15
n min	1,5	1,5	1,8	1,8	1,8	2,1	2,1	2,6	2,6	3	3	3	3,8	3,8	3,8	3,8	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	5,3	5,3	5,3	5,3	5,3
g max	1	1	1	1	1	1	1	1	1,5	1,5	1,5	1,5	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	3	3	3	3	3
Szczypce nom. (DIN 5254)	19	19	19	19	19	19	19	19	19	19	19	19	40	40	40	40	40	40	40	40	40	40	40	40	40	40	85	85	85	85	85

¹⁾ — wymiar d3 dotyczy pierścienia w stanie swobodnym, przed montażemDla d1 = 35 mm PDF drukuje d2(nom.) jako „37,” (przecinek bez następującej cyfry, realny defekt druku) — wartość niemożliwa do jednoznacznego odczytania, pominięta („—”); zob. uwagi ogólne.s — grubość pierścieniad3 ¹⁾ — średnica zewnętrzna (stan swobodny)d5 min — średnica otworów montażowych~b — wysokość pierścienia mierzona do uszek (wymiar orientacyjny)d2 nom. — średnica rowka (w otworze)d2 odch. — odchyłka średnicy rowkad2 tol. — klasa tolerancji rowkam (H13) — szerokość rowkan min — min. odległość rowka od czoła otworug max — maks. fazowanie wprowadzające na krawędzi otworuSzczypce nom. (DIN 5254) — zalecany rozmiar szczypców montażowych

Materiał

	Stal sprężysta C67, C75 lub Ck75 wg DIN 17222

Twardość dla stali hartowanej (twardości przeliczone wg DIN 50150)

dnom ≤ 48 mm	470–580 HV (47–54 HRC)
48 mm < dnom ≤ 200 mm	435–530 HV (44–51 HRC)
200 mm < dnom ≤ 300 mm	— (40–47 HRC)

Rozstawienie uszek montażowych w zależności od średnicy

**dnom ≤ 300 mm**
uszka zagięte, otwory d5 blisko siebie

**dnom > 170 mm**
pierścień o łukowato wygiętym przekroju

**dnom ≥ 25 mm**
uszka płaskie, otwory d5 rozsunięte szerzej

Oznaczanie

Przykład oznaczania: pierścień osadczy sprężynujący wewnętrzny o średnicy nominalnej d_nom = 40 mm:

Pierścień osadczy sprężynujący DIN 472 – 40.

Odpowiednik: PN 85111.

Opis

Pierścień osadczy spr. wg normy DIN 472, w wykonaniu 1.4122.

Dostępny asortyment: w rozmiarach od 14 do 65 mm.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 472
Rodzaj	Pierścień osadczy spr.
Klasa / materiał	1.4122
Własność	J(W)
Układ rozmiaru	średnica (mm)
Odmiana	J(W)

Pierścień osadczy spr. J(W) 1.4122 DIN 472
