DIN 5417karta katalogowa
Pierścień osadczy zabezp.
Wymiary i warunki techniczne wg DIN 5417
Oznaczanie
Pierścienie ustalające (osadcze sprężynujące) do zabezpieczania łożysk tocznych, osadzane w rowku pierścieniowym łożyska. Norma określa wymiary pierścieni współpracujących z rowkiem łożyska wg DIN 616 lub ISO 464, dla szeregów średnic 0, 2, 3 oraz 4.
Rysunek i zastosowanie
Pierścień przed montażem (Ø d₁, szczelina g), po montażu (Ø d₂ max) oraz przekrój pierścienia (a, c)
Pierścień ustalający osadzony w rowku łożyska (Ø D, Ø D₁)
Wymiary (mm)
| Symbol | SP 30 | SP 32 | SP 35 | SP 37 | SP 40 | SP 42 | SP 44 | SP 47 | SP 50 | SP 52 | SP 55 | SP 56 | SP 58 | SP 62 | SP 65 | SP 68 | SP 72 | SP 75 | SP 80 | SP 85 | SP 90 | SP 95 | SP 100 | SP 110 | SP 115 | SP 120 | SP 125 | SP 130 | SP 140 | SP 145 | SP 150 | SP 160 | SP 170 | SP 180 | SP 190 | P 200 | SP 210 | SP 215 | SP 225 | SP 230 | SP 240 | SP 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,12 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 2,46 | 2,46 | 2,46 | 2,46 | 2,46 | 2,82 | 2,82 | 2,82 | 2,82 | 2,82 | 2,82 | 2,82 | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 | 3,5 | 3,5 | 3,5 | 3,5 |
| c | 3,25 | 3,25 | 3,25 | 3,25 | 3,25 | 3,25 | 3,25 | 4,04 | 4,04 | 4,04 | 4,04 | 4,04 | 4,04 | 4,04 | 4,04 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 4,85 | 7,21 | 7,21 | 7,21 | 7,21 | 7,21 | 7,21 | 7,21 | 9,6 | 9,6 | 9,6 | 9,6 | 9,6 | 9,6 | 10 | 10 | 10 | 10 |
| d1 | 27,4 | 29,4 | 32,4 | 34 | 37,3 | 38,9 | 40,9 | 43,7 | 46,7 | 48,8 | 51,7 | 52,4 | 54,4 | 58,2 | 61,2 | 63,4 | 67,4 | 70,4 | 75,4 | 80,4 | 85,4 | 90,4 | 95,2 | 105,2 | 110,2 | 113,6 | 118,6 | 123,6 | 133 | 138 | 142,9 | 152,9 | 161,3 | 171,2 | 181 | 191 | 200,9 | 205,9 | 214,3 | 219,2 | 229,2 | 239,2 |
| d1(odch.) | +0,4 | +0,4 | +0,4 | +0,4 | +0,4 | +0,4 | +0,5 | +0,5 | +0,5 | +0,5 | +0,5 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +0,8 | +1 | +1 | +1 | +1 | +1 | +1,6 | +1,6 | +1,6 | +1,6 | +1,6 | +1,6 | +1,8 | +1,8 | +1,8 | +1,8 | +1,8 | +1,8 | +1,8 | +1,8 |
| g | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| d2(max) | 34,7 | 36,7 | 39,7 | 41,3 | 44,6 | 46,3 | 48,3 | 52,7 | 55,7 | 57,9 | 60,7 | 61,7 | 63,7 | 67,7 | 70,7 | 74,6 | 78,6 | 81,6 | 86,6 | 91,6 | 96,5 | 101,6 | 106,5 | 116,6 | 121,6 | 129,7 | 134,7 | 139,7 | 149,7 | 154,7 | 159,7 | 169,7 | 182,9 | 192,9 | 202,9 | 212,9 | 222,8 | 227,8 | 237 | 242 | 252 | 262 |
| D | 30 | 32 | 35 | 37 | 40 | 42 | 44 | 47 | 50 | 52 | 55 | 56 | 58 | 62 | 65 | 68 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 110 | 115 | 120 | 125 | 130 | 140 | 145 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 215 | 225 | 230 | 240 | 250 |
| D₁ | 28,17 | 30,15 | 33,17 | 34,77 | 38,10 | 39,75 | 41,75 | 44,60 | 47,60 | 49,73 | 52,60 | 53,60 | 55,60 | 59,61 | 62,60 | 64,82 | 68,81 | 71,83 | 76,81 | 81,81 | 86,79 | 91,82 | 96,80 | 106,61 | 111,81 | 115,21 | 120,22 | 125,22 | 135,23 | 140,23 | 145,24 | 155,22 | 163,65 | 173,66 | 183,64 | 193,65 | 203,6 | 208,6 | 217 | 222 | 232 | 242 |
Symbol (SP) — oznaczenie pierścienia; liczba odpowiada nominalnej średnicy rowka D wg DIN 616 (np. SP 30 → D = 30 mm)a — grubość pierścienia (kierunek osiowy); tolerancja 0 / −0,10c — wysokość przekroju pierścienia (kierunek promieniowy); tolerancja 0 / −0,15d1 — średnica wewnętrzna pierścienia przed montażem (w stanie swobodnym)d1(odch.) — odchyłka górna średnicy d1 (odchyłka dolna: 0)g — szerokość rozcięcia (zamka) pierścienia; wartość przybliżona (≈)d2(max) — największa średnica pierścienia po montażu (w stanie napiętym)D — nominalna średnica rowka wg DIN 616D₁ — średnica dna rowka wg DIN 616
Przykład oznaczania pierścienia osadczego sprężynującego do zabezpieczania łożysk o średnicy zewnętrznej D = 72 mm:
Pierścień osadczy SP 72 DIN 5417
Opis

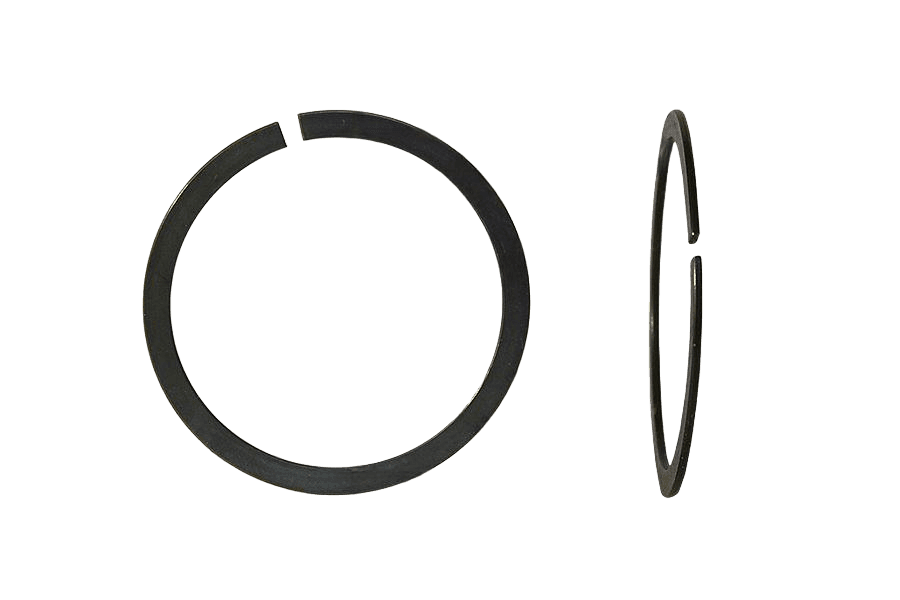

Pierścień osadczy zabezp. fosfatowane DIN 5417.
Dostępny asortyment: w rozmiarach od SP 30 do SP 130.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 5417 |
| Rodzaj | Pierścień osadczy zabezp. |
| Pokrycie | Fosfatowane |
| Układ rozmiaru | inny |
