DIN 6340karta katalogowa
Podkł. hartowana
Wymiary i warunki techniczne wg DIN 6340
Wymiary (mm)
| Pod gwint | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|---|
| d1 | 6,4 | 8,4 | 10,5 | 13 | 17 | 21 | 25 | 31 |
| d2 | 17 | 23 | 28 | 35 | 45 | 50 | 60 | 68 |
| s | 3 | 4 | 4 | 5 | 6 | 6 | 8 | 10 |
Wielkość nominalna podkładki (dnom) odpowiada wartości d1.d1 — średnica otworu (tolerancja H14)d2 — średnica zewnętrzna (tolerancja h14)s — grubość
Warunki techniczne
Materiał
| Stal (St); gatunek stali według producenta |
Wykonanie
| Obróbka cieplna | ulepszana cieplnie i hartowana |
|---|---|
| Twardość | (350 + 80) HV30 |
Wymagania ogólne
| Norma | DIN 522 |
|---|
Oznaczanie
Przykład oznaczania podkładki okrągłej hartowanej ze stali, o wielkości nominalnej 17 mm:
Podkładka DIN 6340 - 17.
Opis

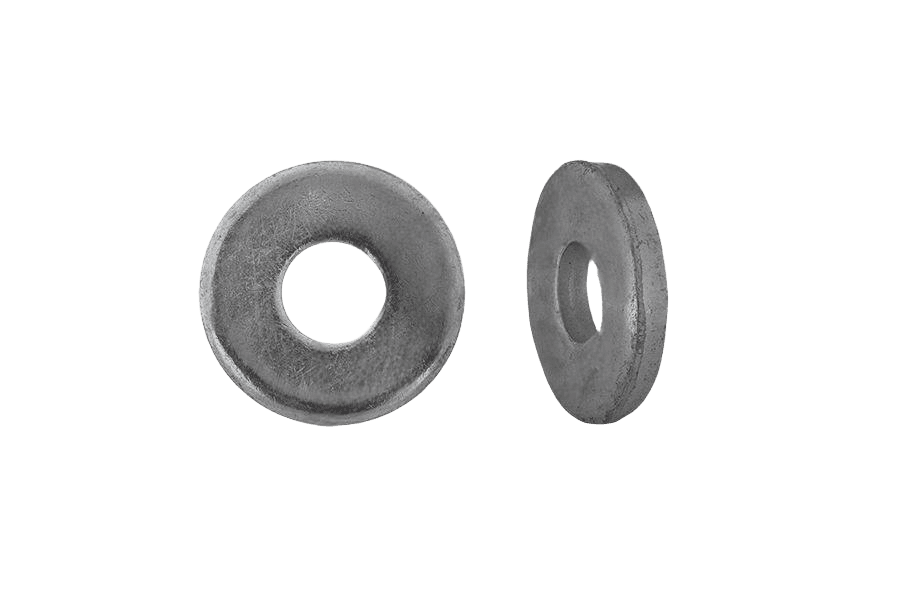

Podkł. hartowana oc.B DIN 6340. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M30.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6340 |
| Rodzaj | Podkł. hartowana |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
