DIN 434karta katalogowa
Podkł. klinowa c.
Wymiary i warunki techniczne wg DIN 434
Wymiary (mm)
| Ød(nom) | 9 | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 |
|---|---|---|---|---|---|---|---|---|
| Pod gwint | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
| a | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 |
| b | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 |
| h | 3,8 | 3,8 | 4,9 | 5,9 | 7 | 8 | 8,5 | 8,5 |
Ød — średnica otworu (nominalna)Pod gwint — gwint śruby, z którą stosowana jest podkładkaa, b — długości boków podkładkih — grubość (przy grubszej krawędzi)8% — pochylenie klinowej powierzchni oporowej (dopasowane do zbieżności półek ceownika)
Materiał i warunki techniczne
Materiał
| Stal | hartowana; twardość 100 HV 10 do 250 HV 10 |
|---|
Powłoki ochronne
| Cynkowanie ogniowe | ISO 10684 |
|---|---|
| Cynkowanie galwaniczne | ISO 4042 |
Odbiór
| Procedura odbioru | ISO 3269 |
|---|
Oznaczanie
Zastosowanie: podkładki opisane niniejszą normą przeznaczone są do łączenia ceowników z wykorzystaniem śrub o klasie własności do 5.6.
Przykład oznaczania podkładki do ceowników o wielkości nominalnej 14:
Podkładka do ceowników DIN 434 - 14
Norma powiązana: PN 82118.
Opis

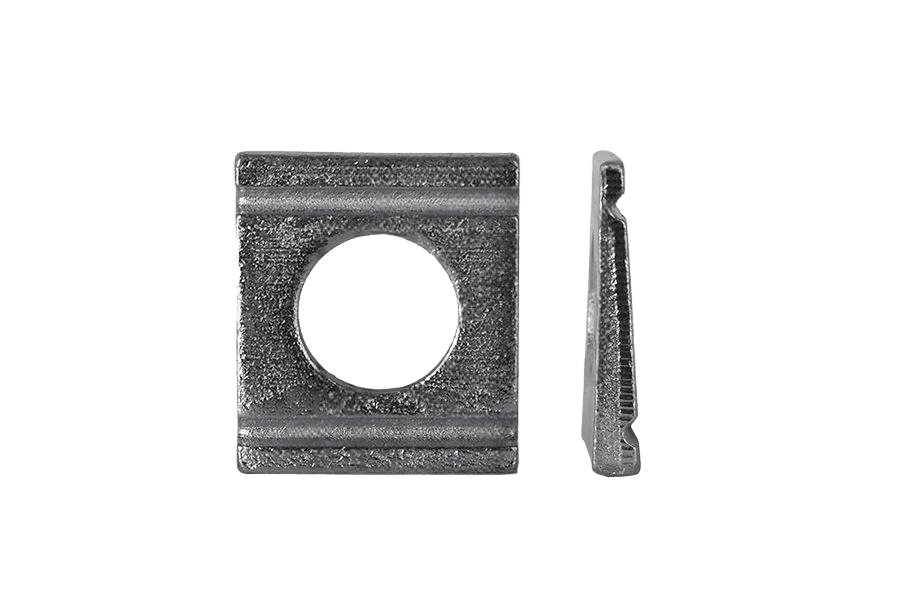

Podkł. klinowa c. oc.B DIN 434. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M8 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 434 |
| Rodzaj | Podkł. klinowa c. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
