DIN 435karta katalogowa
Podkł. klinowa dt.
Wymiary i warunki techniczne wg DIN 435
Wymiary (mm)
| Ød(nom) | 9 | 11 | 14 | 18 | 22 | 24 | 26 | 30 |
|---|---|---|---|---|---|---|---|---|
| Pod gwint | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
| d(max) | 9,36 | 11,43 | 14,43 | 18,43 | 22,52 | 24,52 | 26,52 | 30,52 |
| a(nom) | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 |
| a(min) | 20 | 20 | 24 | 29,5 | 37,5 | 41,5 | 53 | 53 |
| a(max) | 24 | 24 | 28 | 34,5 | 42,5 | 46,5 | 59 | 59 |
| b(nom) | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 |
| b(min) | 21,35 | 21,35 | 29,35 | 35,20 | 43,20 | 49,20 | 55,05 | 55,05 |
| b(max) | 22,65 | 22,65 | 30,65 | 36,80 | 44,80 | 50,80 | 56,95 | 56,95 |
| h(nom) | 4,6 | 4,6 | 6,2 | 7,5 | 9,2 | 10 | 10,8 | 10,8 |
| h(min) | 3,6 | 3,6 | 5 | 6,3 | 8 | 8,8 | 9,3 | 9,3 |
| h(max) | 5,6 | 5,6 | 7,4 | 8,7 | 10,4 | 11,2 | 12,3 | 12,3 |
| e | 3,05 | 3,05 | 4,1 | 5 | 6,1 | 6,5 | 6,9 | 6,9 |
Ød(nom) — nominalna średnica otworu podkładki; wartość w nagłówku = d(min), d(max) w wierszu poniżej — górna granica tolerancji otworuPod gwint — gwint śruby, z którą stosowana jest podkładkaa — szerokość podkładki (wymiar przy otworze)b — wysokość/długość podkładki (wymiar pełny)h — grubość podkładki przy grubszej krawędzi klinae — grubość podkładki przy cieńszej krawędzi klina (wymiar pomocniczy, nieoznaczony na rysunku)Pochylenie (zbieżność) powierzchni klinowej podkładki: 14%
Materiał i wykończenie
Materiał
| Stal | według ustaleń; hartowana, twardość 100 do 250 HV10 |
|---|
Wykończenie powierzchni
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Cynkowanie ogniowe | wg DIN 267-10 |
Oznaczanie
Zastosowanie: podkładki opisane niniejszą normą przeznaczone są do łączenia dwuteowników z wykorzystaniem śrub o klasie własności mechanicznych do 5.6.
Przykład oznaczania podkładki do dwuteowników o wielkości nominalnej 14:
Podkładka do dwuteowników DIN 435 – 14
Norma powiązana: PN 82009.
Opis

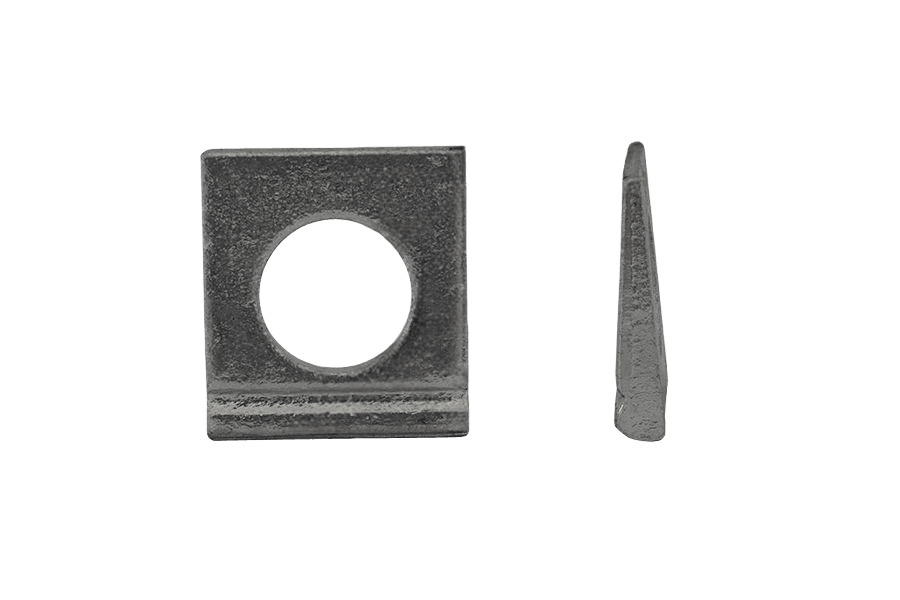

Podkł. klinowa dt. oc.B DIN 435. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M10 do M20.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 435 |
| Rodzaj | Podkł. klinowa dt. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
