DIN 7989karta katalogowa
Podkł. konstr. stal.
Wymiary i warunki techniczne wg DIN 7989
Wymiary (mm)
| d(nom) | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36* | 39* |
|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 |
| d1 | 11 | 13,5 | 17,5 | 22 | 26 | 30 | 33 | 36 | 39 |
| d2 | 20 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 |
| h | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
d(nom) — wielkość nominalna podkładkiPod gwint — średnica gwintu śruby, dla której przeznaczona jest podkładkad1 — średnica otworu (wewnętrzna)d2 — średnica zewnętrznah — grubość, tolerancja ± 1,2 mm
Warunki techniczne
Materiał
| stal |
Własności mechaniczne
| Twardość | 100 HV |
|---|---|
| Zakres twardości | 100 HV – 250 HV |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | ISO 4759-3 |
Wykończenie powierzchni
| bez pokrycia | |
| Powłoki ogniowe (cynkowanie zanurzeniowe) | wymagania wg DIN 267-10 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania podkładki do konstrukcji stalowych o wielkości nominalnej 12 mm i twardości 100 HV:
Podkładka DIN 7989 - 12 - C - 100 HV
Opis

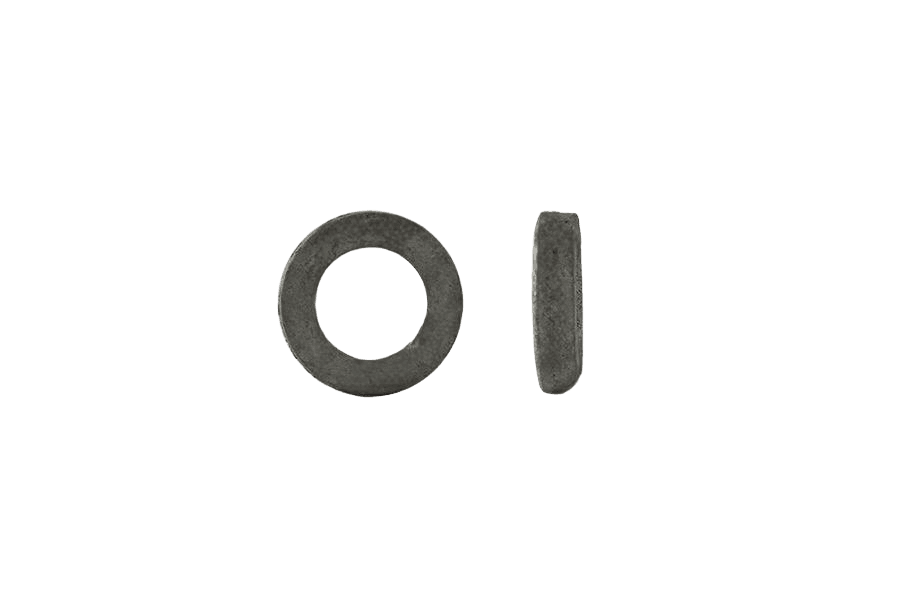

Podkł. konstr. stal. tZn DIN 7989. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych.
Dostępny asortyment: w rozmiarach od M10 do M36.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 7989 |
| Rodzaj | Podkł. konstr. stal. |
| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
| Grubość | 8 |
| Układ rozmiaru | gwint metryczny |
