DIN 436karta katalogowa
Podkł. kwadratowa
Wymiary i warunki techniczne wg DIN 436
Wymiary (mm)
| d — gwint mocujący | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|
| d1(min) | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 |
| d1(max) | 11,43 | 13,93 | 18,2 | 22,84 | 24,84 | 26,84 | 30,84 |
| a(max) | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| a(min) | 28,7 | 38,4 | 48,4 | 58,1 | 68,1 | 78,1 | 87,8 |
| h(nom) | 3 | 4 | 5 | 5 | 6 | 6 | 6 |
| h(max) | 3,6 | 4,6 | 6 | 6 | 7 | 7 | 7 |
| h(min) | 2,4 | 3,4 | 4 | 4 | 5 | 5 | 5 |
d — gwint, pod który przeznaczona jest podkładka (rozmiar nominalny)dnom (rozmiar nominalny podkładki, używany w oznaczeniu produktu np. „22”) = d1(min) w tej tabelid1 — średnica otworua — długość boku kwadratuh — grubość
Materiał i wymagania
Materiał
| Stal |
Własności mechaniczne
| Klasa twardości | 100 HV |
|---|---|
| Zakres twardości | 100 HV do 250 HV |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | DIN 522 |
Wykończenie powierzchni
| Bez powłoki | |
| Chropowatość powierzchni | wg DIN 522 |
| Powłoki galwaniczne | wg ISO 4042 |
Odbiór
| Procedura odbioru wg DIN 522 |
Oznaczanie
Przykład oznaczania podkładki kwadratowej o wielkości nominalnej 22 i twardości 100 HV:
Podkładka DIN 436 - 22 - 100 HV
Normy powiązane: PN 82010.
Opis

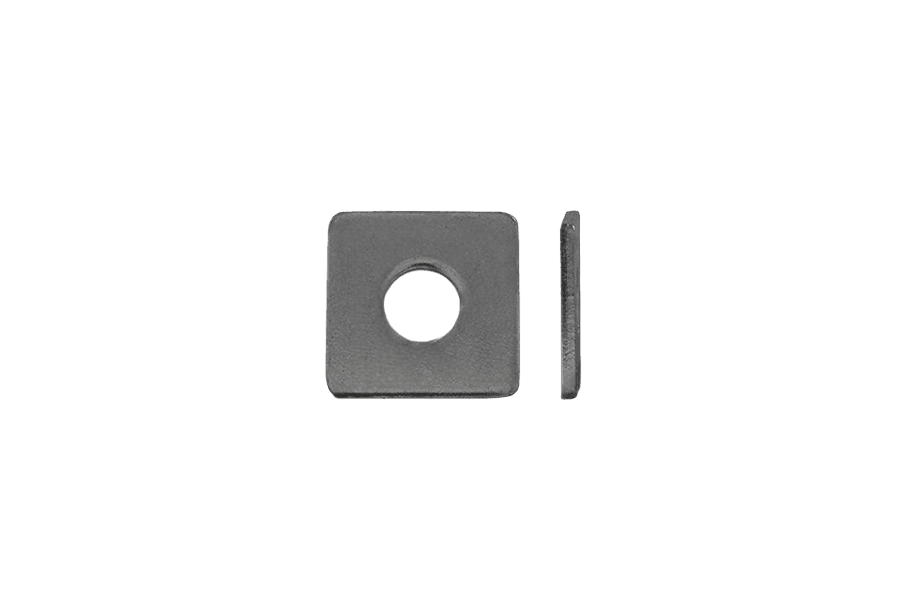

Podkł. kwadratowa oc.B DIN 436 (odpowiedniki: PN 82010). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M12 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 436 |
| Rodzaj | Podkł. kwadratowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
