DIN 5406karta katalogowa

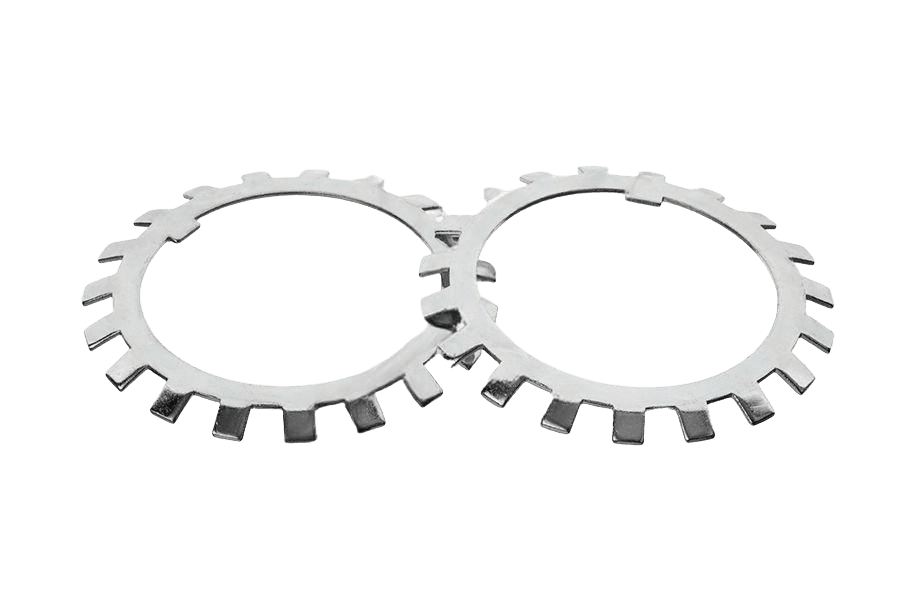

Podkł. łożyskowa

Wymiary i warunki techniczne wg DIN 5406

Wymiary — podkładki MB i MBL (mm)

Symbol	MB 0	MB 1	MB 2	MB 3	MB 4	MB 5	MB 6	MB 7	MB 8	MB 9	MB 10	MB 11	MB 12	MB 13	MB 14	MB 15	MB 16	MB 17	MB 18	MB 19	MB 20	MB 21	MB 22	MB 23	MBL 24	MB 24	MB 25	MBL 26	MB 26	MB 27	MBL 28	MB 28	MB 29	MBL 30	MB 30	MB 31	MBL 32	MB 32	MB 33	MBL 34	MB 34	MBL 36	MB 36	MBL 38	MB 38	MBL 40	MB 40	MB 44	MB 48	MB 52	MB 56
d1	10	12	15	17	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	120	125	130	130	135	140	140	145	150	150	155	160	160	165	170	170	180	180	190	190	200	200	220	240	260	280
d2	21	25	28	32	36	42	49	57	62	69	74	81	86	92	98	104	112	119	126	133	142	145	154	159	151	164	170	161	175	185	171	192	202	188	205	212	199	217	222	211	232	221	242	231	252	248	262	292	312	342	362
d3	13,5	17	21	24	26	32	38	44	50	56	61	67	73	79	85	90	95	102	108	113	120	126	133	137	135	138	148	145	149	160	155	160	171	170	171	182	180	182	193	190	193	200	203	210	214	222	226	250	270	300	320
b1	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8	8	10	10	10	12	12	12	12	12	12	12	12	14	14	14	14	14	14	16	14	16	16	16	16	16	18	16	18	18	18	20	20	24	24
N	9	11	11	11	11	13	13	13	13	13	13	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19	19
b2	3	3	4	4	4	5	5	6	6	6	6	8	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	14	14	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16
M	8,5	10,5	13,5	15,5	18,5	23	27,5	32,5	37,5	42,5	47,5	52,5	57,5	62,5	66,5	71,5	76,5	81,5	86,5	91,5	96,5	100,5	105,5	110,5	115	115	120	125	125	130	135	135	140	145	145	147,5	154	154	157,5	164	164	174	174	184	184	194	194	213	233	253	273
s	1	1	1	1	1	1,25	1,25	1,25	1,25	1,25	1,25	1,5	1,5	1,5	1,5	1,5	1,75	1,75	1,75	1,75	1,75	1,75	1,75	2	2	2	2	2	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3	3	3	3
b3	4	4	5	5	5	6	6	7	7	7	7	9	9	9	9	9	11	11	11	11	14	14	14	14	16	16	16	16	16	16	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18	18
t	2	2	2	2	2	3	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	6	6	6	7	7	7	7	7	7	7	7	7	7	7	9	8	8	9	8	8	8	8	8	8	8	8	9	9	9	9
Nakrętka DIN 981	KM 0	KM 1	KM 2	KM 3	KM 4	KM 5	KM 6	KM 7	KM 8	KM 9	KM 10	KM 11	KM 12	KM 13	KM 14	KM 15	KM 16	KM 17	KM 18	KM 19	KM 20	KM 21	KM 22	KM 23	KML 24	KM 24	KM 25	KML 26	KM 26	KM 27	KML 28	KM 28	KM 29	KML 30	KM 30	KM 31	KML 32	KM 32	KM 33	KML 34	KM 34	KML 36	KM 36	KML 38	KML 38	KM 40	KM 40	HM 44T	HM 48T	HM 52T	HM 56T

Symbol — MB: podkładka standardowa; MBL: odmiana o mniejszej średnicy zewnętrznej d2 przy tej samej średnicy wewnętrznej d1d1 — średnica wewnętrzna podkładki (odpowiada gwintowi współpracującej nakrętki DIN 981)d2 — średnica zewnętrzna podkładkid3 — średnica u podstawy występów zewnętrznychb1 — szerokość języczka wewnętrznego, zaginanego w rowek wałuN — liczba występów zewnętrznych, zawsze nieparzystab2 — szerokość języczka wewnętrznego, zaginanego w rowek nakrętkiM — średnica rdzenia podkładki u podstawy występów zewnętrznychs — grubość podkładkib3, t — szerokość i głębokość rowka na wale przy montażu bezpośrednim, bez tulei redukcyjnej (patrz rysunek „Wymiary rowka”)Nakrętka DIN 981 — oznaczenie współpracującej nakrętki zabezpieczającej dla danego rozmiaru

Wymiary — klipsy zabezpieczające MS (mm)

Symbol	MS 3044	MS 3048	MS 3056	MS 3060	MS 3160	MS 3064	MS 3164	MS 3168	MS 3072	MS 3076	MS 3176	MS 3180	MS 3084	MS 3088	MS 3188	MS 3096	MS 3196	MS 31/500	MS 30/530	MS 31/530	MS 30/560	MS 31/560	MS 30/630	MS 30/670	MS 31/630	MS 31/670	MS 30/710	MS 31/710	MS 30/750	MS 31/750	MS 30/850	MS 31/850	MS 31/900	MS 30/950	MS 31/950	MS 30/1000	MS 31/1000
b1	20	20	24	24	24	24	24	28	28	28	32	32	32	32	36	36	36	40	40	40	40	45	45	45	50	50	50	55	55	60	60	70	70	60	70	60	70
h1	12	12	12	12	12	15	15	15	15	15	15	15	15	15	15	15	15	15	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21
e	13,5	17,5	17,5	20,5	30,5	21	31	38	20	24	40	45	24	28	43	28	53	45	34	51	29	54	34	39	61	66	39	69	39	70	44	71	76	46	78	51	88
d5	7	9	9	9	12	9	12	14	9	12	14	18	12	14	18	14	18	18	18	22	18	22	18	18	22	22	18	26	18	26	22	26	26	22	26	22	26
s	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7	7
G2 × l	M6×12	M8×16	M8×16	M8×16	M10×20	M8×16	M10×20	M12×25	M8×16	M10×20	M12×25	M16×30	M10×20	M12×25	M16×30	M12×25	M16×30	M16×30	M16×30	M20×40	M16×30	M20×40	M16×30	M16×30	M20×40	M20×40	M16×30	M24×50	M16×30	M24×50	M20×40	M24×50	M24×50	M20×40	M24×50	M20×40	M24×50
b3	20	20	24	24	24	24	24	28	28	28	32	32	32	32	36	36	36	40	40	40	40	45	45	45	50	50	50	55	55	60	60	70	70	60	70	60	70
t	7,5	7,5	7,5	7,5	7,5	9	9	9	9	9	9	9	9	9	9	9	9	9	12	12	12	12	12	12	12	12	13	13	13	13	13	13	13	13	13	13	13
Nakrętka DIN 981	HM 3044	HM 3048, HM 3052	HM 3056	HM 3060	HM 30160	HM 3064, HM 3068	HM 3164	HM 3168, HM 3172	HM 3072	HM 3076, HM 3080	HM 3176	HM 3180, HM 3184	HM 3084	HM 3088, HM 3092	HM 3188, HM 3192	HM 3096, HM 30/500	HM 3196	HM 31/500	HM 30/530, HM 30/600	HM 31/530	HM 30/560	HM 31/560, HM 31/600	HM 30/630	HM 30/670	HM 31/630	HM 31/670	HM 30/710	HM 31/710	HM 30/750, HM 30/800	HM 31/750, HM 31/800	HM 30/850, HM 30/900	HM 31/850	HM 31/900	HM 30/950	HM 31/950	HM 30/1000, HM 30/1060	HM 31/1000

b1 — szerokość klipsah1 — wysokość klipsae — odległość osi otworu na śrubę mocującą od krawędzi klipsad5 — średnica otworu pod śrubę mocującąs — grubość klipsaG2 × l — gwint i długość śruby mocującej klips do czoła wałub3, t — szerokość i głębokość rowka na wale przy montażu bezpośrednim, bez tulei redukcyjnejNakrętka DIN 981 — oznaczenie współpracującej nakrętki zabezpieczającej dla danego rozmiaru

Widoki poglądowe

**Wymiary rowka**
rowek na wale przy montażu bezpośrednim, bez tulei — wymiary b3, t

**Klipsy zabezpieczające MS**
śruba mocująca G2×l, przekrój (d5, e, h1, s), rzut z góry (b1)

Przykład zastosowania z tuleją łożyskową DIN 5415

**Podkładka z tuleją łożyskową DIN 5415**
montaż podkładki zabezpieczającej z tuleją redukcyjną

**Klips z tuleją łożyskową DIN 5415**
montaż klipsa zabezpieczającego z tuleją redukcyjną

Materiał

Stal	minimalna wytrzymałość na rozciąganie Rm(min) = 300 N/mm²

Oznaczanie

Przykład oznaczania podkładki zabezpieczającej o średnicy wewnętrznej d1 = 120 mm, średnicy zewnętrznej d2 = 164 mm, średnicy d3 = 138 mm (symbol MB 24) do nakrętki do łożysk DIN 981 – KM 24:

Podkładka zabezpieczająca DIN 5406 – MB24.

Przykład oznaczania klipsa zabezpieczającego ze śrubą do nakrętki do łożysk DIN 981 – HM 3060 (symbol MS 3060):

Klips zabezpieczający DIN 5406 – MS 3060.

Normy powiązane: DIN 981 (nakrętki do łożysk), DIN 5415 (tuleje redukcyjne).

Opis

Podkładka łożyskowa wg normy DIN 5406 (odpowiedniki: DIN 981, DIN 5415). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M10 do M160. W ofercie również w wykonaniu nierdzewnym A2.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 5406
Rodzaj	Podkł. łożyskowa
Pokrycie	Ocynk galwaniczny biały (oc.B)
Układ rozmiaru	gwint metryczny
