DIN 463karta katalogowa
Podkł. odgin. dwułap.
Wymiary i warunki techniczne wg DIN 463
Wymiary (mm)
| gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 |
| d2 | 7 | 8 | 9 | 10 | 12,5 | 17 | 21 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 |
| b | 4 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 12 | 15 | 18 | 18 | 20 | 20 | 23 | 26 | 28 | 30 | 32 |
| s | 0,38 | 0,38 | 0,38 | 0,5 | 0,5 | 0,75 | 0,75 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| l1 | 13 | 13 | 14 | 16 | 18 | 20 | 22 | 28 | 28 | 32 | 36 | 36 | 42 | 42 | 48 | 52 | 56 | 60 | 64 |
| l2 | 5 | 5,5 | 6,5 | 8 | 9 | 11 | 13 | 15 | 16 | 18 | 20 | 21 | 23 | 25 | 29 | 32 | 34 | 38 | 41 |
gwint — gwint metryczny śruby/nakrętki, pod który dobiera się podkładkęd1 — średnica wewnętrzna (otwór); równa nominalnej średnicy podkładkid2 — średnica zewnętrzna korpusub — szerokość łapeks — grubość blachyl1 — długość całkowital2 — długość łapki odginanej
Przykład montażu
podkładka założona pod nakrętką; łapki odginane blokują nakrętkę i opierają się o krawędź elementu
Warunki techniczne
| Wymagania ogólne | wg DIN 522 |
|---|---|
| Materiał | stal St 1203 wg DIN 1623 lub St2K GBK wg DIN 1624; inne materiały wg uzgodnień |
Oznaczanie
Przykład oznaczania podkładki odginanej dwułapkowej o średnicy wewnętrznej d1 = 17 mm:
Podkładka odginana 17 DIN 463 – St
Norma powiązana: PN 82022.
Opis

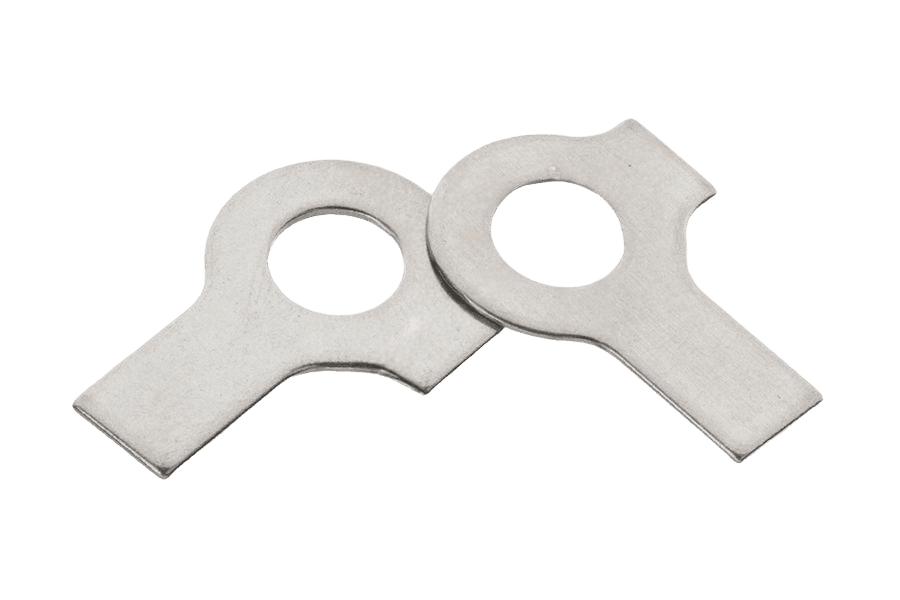

Podkładka odgin. dwułap. wg normy DIN 463, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M8 do M12. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 463 |
| Rodzaj | Podkł. odgin. dwułap. |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Układ rozmiaru | gwint metryczny |
