DIN 462karta katalogowa
Podkł. odgin. nosek. wew.
Wymiary i warunki techniczne wg DIN 462
Wymiary (mm)wybrany rozmiar: 22
| d1(H11) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 58 | 60 | 62 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(h11) | 16 | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 | 80 | 90 | 90 | 95 | 95 | 100 | 100 | 110 | 110 | 115 | 120 | 130 | 135 | 145 | 155 | 155 | 165 | 165 | 180 | 180 | 195 | 205 | 220 | 230 | 245 | 260 | 270 |
| s | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| f(c11) | 3 | 3 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| g(H11) | 3,9 | 5,9 | 7,4 | 9,3 | 11,4 | 13,5 | 15,4 | 17,5 | 19,5 | 21,6 | 23,5 | 25,5 | 27,5 | 29,6 | 32,6 | 35,3 | 37,3 | 39,3 | 42,4 | 45,4 | 47,4 | 49,3 | 52,3 | 55,3 | 57,3 | 59,3 | 62,4 | 65,4 | 67,4 | 68,9 | 71,9 | 76,9 | 81,9 | 86,9 | 91,8 | 96,9 | 102 | 107 | 112 | 117 | 122 | 127 | 137 | 147 | 157 | 167 | 177 | 187 | 197 |
| h | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 |
| n(H11) | 3 | 3 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| t(max) | 3,8 | 5,8 | 7,3 | 9,2 | 11,3 | 13,4 | 15,3 | 17,4 | 19,4 | 21,5 | 23,4 | 25,5 | 27,4 | 29,5 | 32,5 | 35,2 | 37,2 | 39,2 | 42,2 | 45,2 | 47,2 | 49,1 | 52,1 | 55,1 | 57,1 | 59,1 | 62,2 | 65,2 | 67,2 | 68,7 | 71,7 | 76,7 | 81,7 | 86,7 | 91,6 | 96,7 | 101,8 | 106,8 | 111,8 | 116,8 | 121,8 | 126,8 | 136,8 | 146,8 | 156,8 | 166,8 | 176,8 | 186,8 | 196,8 |
d1 — średnica wewnętrzna (otworu)d2 — średnica zewnętrznas — grubośćf — szerokość noska wewnętrznegog — średnica otworu nad noskiemh — długość noskan — szerokość rowka pod nosekt — maks. średnica otworu nad noskiem
Warunki techniczne
Wymagania ogólne
| Norma | DIN 522 |
|---|
Materiał
| Stal | St 3 LG RP |
|---|---|
| Inne materiały | według uzgodnień |
Zastosowanie
| do stosowania z nakrętką rowkową DIN 1804 |
Oznaczanie
Przykład oznaczania podkładki odginanej z noskiem wewnętrznym o średnicy wewnętrznej d1 = 22 mm:
Podkładka 22 DIN 462 - St
Norma powiązana: PN 82016.
Przykłady montażu
podkładka z nakrętką rowkową DIN 1804 — nosek wewnętrzny wygięty w rowek wału; wymiary t i n
Opis

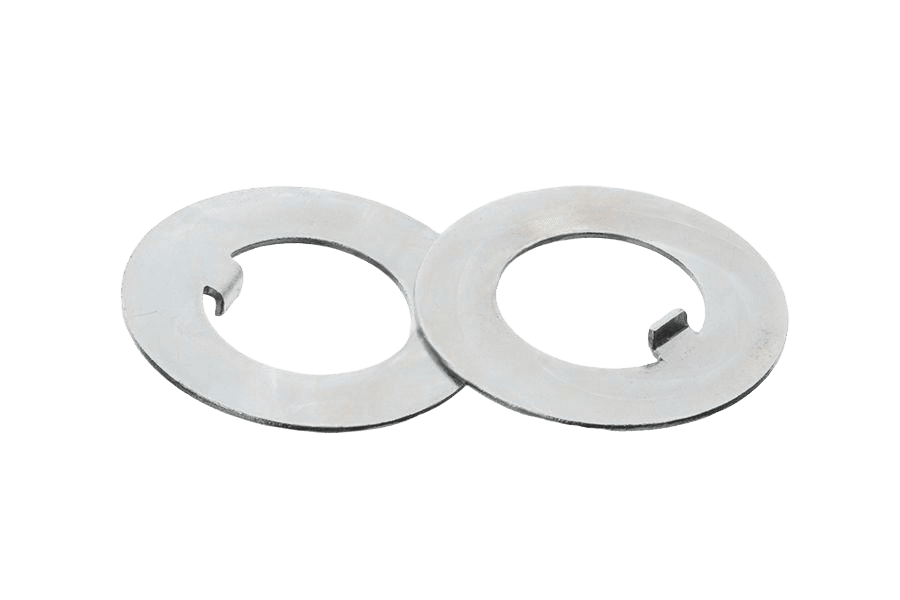

Podkł. odgin. nosek. wew. oc.B DIN 462. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze 22 mm.
Specyfikacja produktu
| Rozmiar | 22 |
|---|---|
| Norma | DIN 462 |
| Rodzaj | Podkł. odgin. nosek. wew. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Napęd | z noskiem wewn. |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 365 g |
| Waga 1 szt | 7,3 g |
