DIN 440karta katalogowa
Podkł. okr.
Wymiary i warunki techniczne wg DIN 440
Wymiary (mm)
| Pod gwint | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M22 |
|---|---|---|---|---|---|---|---|---|
| d1 | 5,5 | 6,6 | 9 | 11 | 14 | 18 | 22 | 24 |
| d2 | 18 | 22 | 28 | 34 | 44 | 56 | 72 | 80 |
| h(nom) | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 6 |
Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.d1 — średnica otworud2 — średnica zewnętrznah(nom) — grubość nominalna
Warunki techniczne
Materiał
| Stal |
Własności mechaniczne
| Twardość | 100 HV |
|---|---|
| Zakres twardości | 100 HV – 250 HV |
| Obciążenie badawcze | HV30 dla grubości h > 1,2 mm |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | ISO 4759-3 |
Wykończenie powierzchni
| Bez specjalnej obróbki — podkładki są jak wytworzono. Stosować olej ochronny lub inne powłoki, jak uzgodniono między producentem a odbiorcą. | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki cynkowane ogniowo | wg DIN 267-10 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania podkładki okrągłej do konstrukcji drewnianych o wielkości nominalnej 22 mm i klasie twardości 100 HV:
Podkładka DIN 440 - 22 - 100 HV.
Normy powiązane: ISO 7094, ~PN 82019.
Opis

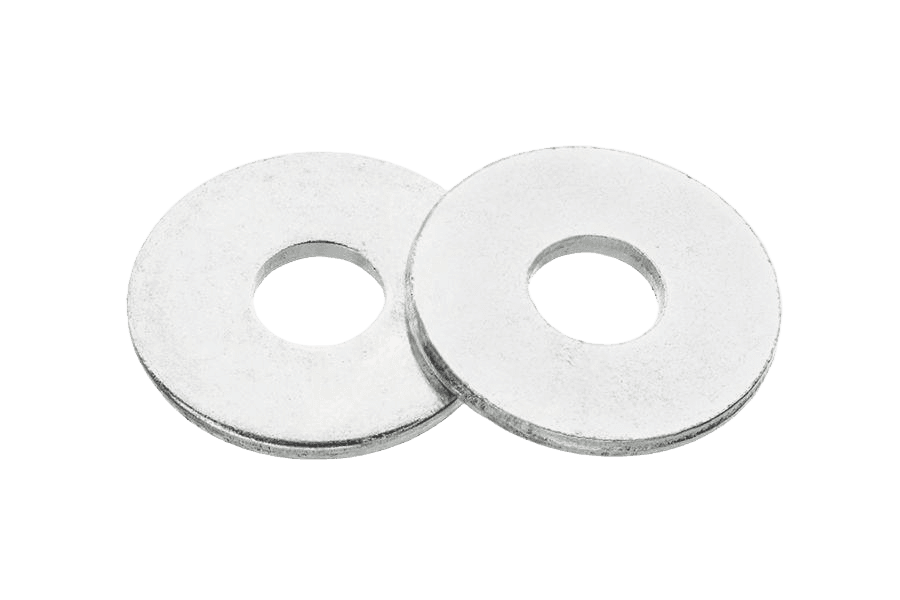

Podkładka okrągła wg normy DIN 440 (odpowiedniki: ISO 7094), o twardości 100HV. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M5 do M20. W ofercie również w wykonaniu nierdzewnym A2 i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 440 |
| Rodzaj | Podkł. okr. |
| Klasa / materiał | 100HV |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
