DIN 9021karta katalogowa
Podkł. okr.
Wymiary i warunki techniczne wg DIN 9021
Wymiary (mm)
| Pod gwint | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 20 | 22 | 26 | 30* | 33 | 39 |
| d2 | 8 | 9 | 11 | 12 | 15 | 18 | 22 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 72 | 84 | 92 | 110 |
| h(nom) | 0,8 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2 | 2,5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 8 |
Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.* — wymiar nie ujęty w normied1 — średnica otworud2 — średnica zewnętrznah(nom) — grubość nominalna
Warunki techniczne
Materiał
| Stal | twardość: klasa dokładności A 140 HV, klasa dokładności C 100 HV; zakres twardości: klasa A 140–250 HV, klasa C 100–250 HV |
|---|---|
| Stal nierdzewna | twardość 140 HV (zakres 140–250 HV); materiały A2, A4, F1, C1, C4 wg DIN 267-11 |
| Inne materiały możliwe po uzgodnieniu między dostawcą a odbiorcą |
Tolerancje
| Klasa dokładności | A dla wielkości nominalnych ≤ 17; C dla wielkości nominalnych > 17 |
|---|---|
| Norma | DIN 522 |
Wykończenie powierzchni
| bez powłoki (surowe) | |
| Chropowatość powierzchni | wg DIN 522 |
| Powłoki galwaniczne | wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 522 |
Oznaczanie
Przykład oznaczania podkładki okrągłej powiększonej o wielkości nominalnej 8,4 i twardości 140 HV:
Podkładka DIN 9021 - 8,4 - 200 HV.
Normy powiązane: ISO 7093.
Opis

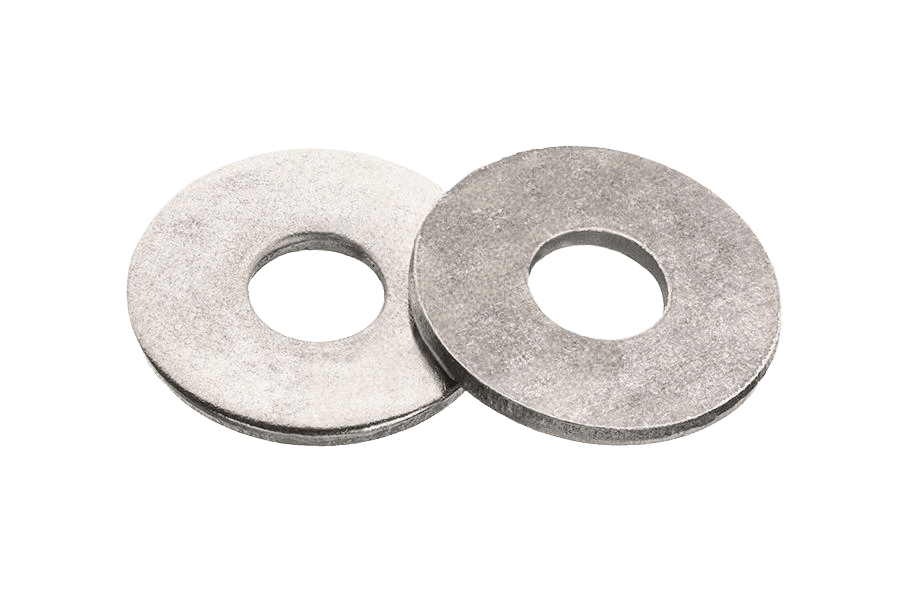

Podkładka okrągła wg normy DIN 9021 (odpowiedniki: ISO 7093), ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M24. W ofercie również w wykonaniu 200HV ocynkowanym, nierdzewnym A2 i 200HV z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 9021 |
| Rodzaj | Podkł. okr. |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Układ rozmiaru | gwint metryczny |
