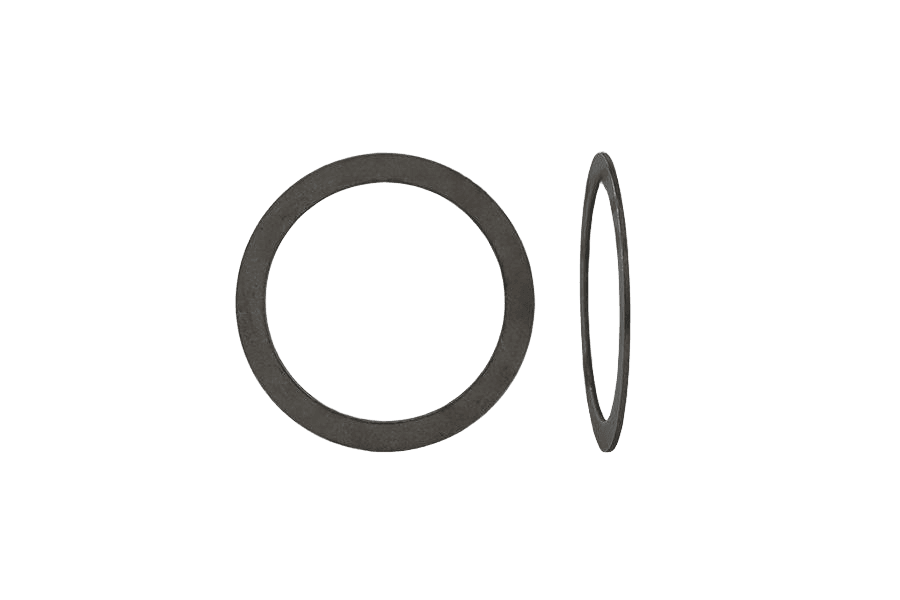

DIN 988 SSkarta katalogowa
Podkł. oporowa
Wymiary i warunki techniczne wg DIN 988 SS
Wymiary — podkładki oporowe (mm)wybrany rozmiar: 120
| d1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 100 | 105 | 110 | 120 | 130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 56 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | |
| h(nom) | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
d1 — średnica wewnętrzna (tolerancja D12)d2 — średnica zewnętrzna (tolerancja d12)h — grubość nominalna
Materiał
| Podkładki oporowe | stal sprężynowa wg DIN 17222, twardość 500 HV10 |
|---|
Oznaczanie
Przykład oznaczania podkładki okrągłej oporowej o średnicy wewnętrznej d1 = 40 mm i średnicy zewnętrznej d2 = 50 mm:
Podkładka oporowa DIN 988 S – 40x50
Opis
Podkładka oporowa wg normy DIN 988 SS. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępne warianty: 100x120x3,5. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
| Średnica zewnętrzna | 120 |
|---|---|
| Norma | DIN 988 SS |
| Rodzaj | Podkł. oporowa |
| Grubość | 3,5 |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 2,17 kg |
| Waga 1 szt | 86,8 g |
