DIN 137 Bkarta katalogowa
Podkł. podatna falista
Wymiary i warunki techniczne wg DIN 137 B
Wymiary dla formy B (mm)
| d(nom) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 |
| d1 | 3,2 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 |
| d2 | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 50 | 56 | 60 |
| h(min) | 0,8 | 1 | 1,1 | 1,3 | 1,5 | 1,5 | 2,1 | 2,5 | 3 | 3,2 | 3,3 | 3,7 | 3,9 | 4,1 | 4,7 | 5 | 5,3 |
| h(max) | 1,6 | 2 | 2,2 | 2,6 | 3 | 3 | 4,2 | 5 | 5,9 | 6,3 | 6,5 | 7,4 | 7,8 | 8,2 | 9,4 | 10 | 10,6 |
| s | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 1,6 | 1,6 | 1,6 | 1,8 | 1,8 | 2 | 2,2 | 2,2 |
d(nom) — wielkość nominalna (rozmiar śruby)Pod gwint — gwint metryczny śruby, dla której przeznaczona jest podkładkad1 — średnica wewnętrzna / otwór (tol. H14)d2 — średnica zewnętrzna (tol. js16)h — wysokość podkładki falistej w stanie swobodnym (min–max)s — nominalna grubość materiału
Warunki techniczne
| Materiał | stal sprężysta FSt (Federstahl) – wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
Przykład oznaczania podkładki podatnej falistej forma B o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka podatna DIN 137 – B 8 - FSt
FSt (Federstahl) — stal sprężynowa. Norma powiązana: PN 82038.
Opis

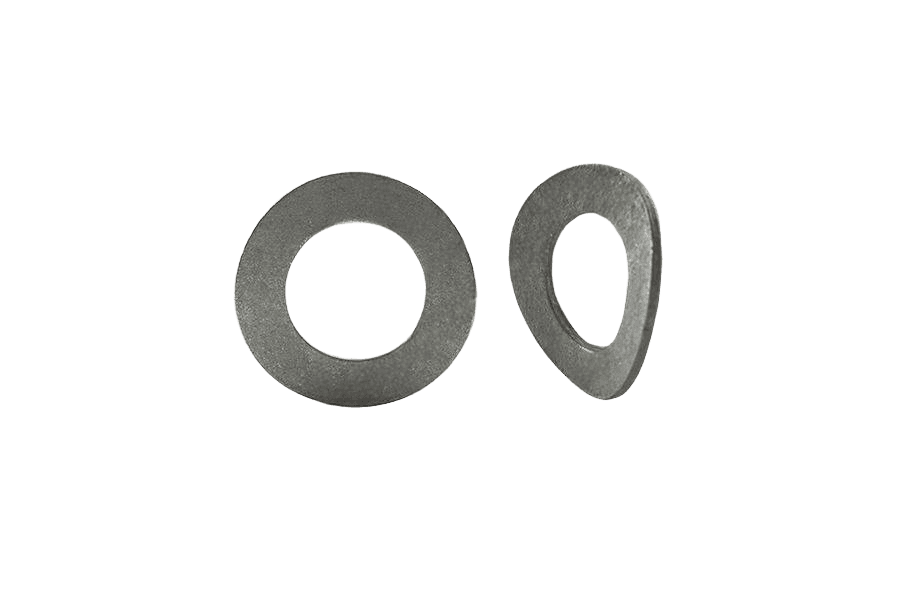

Podkł. podatna falista oc. mech. DIN 137 B.
Dostępny asortyment: w rozmiarach od M3 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 137 B |
| Rodzaj | Podkł. podatna falista |
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
