DIN 137 Akarta katalogowa

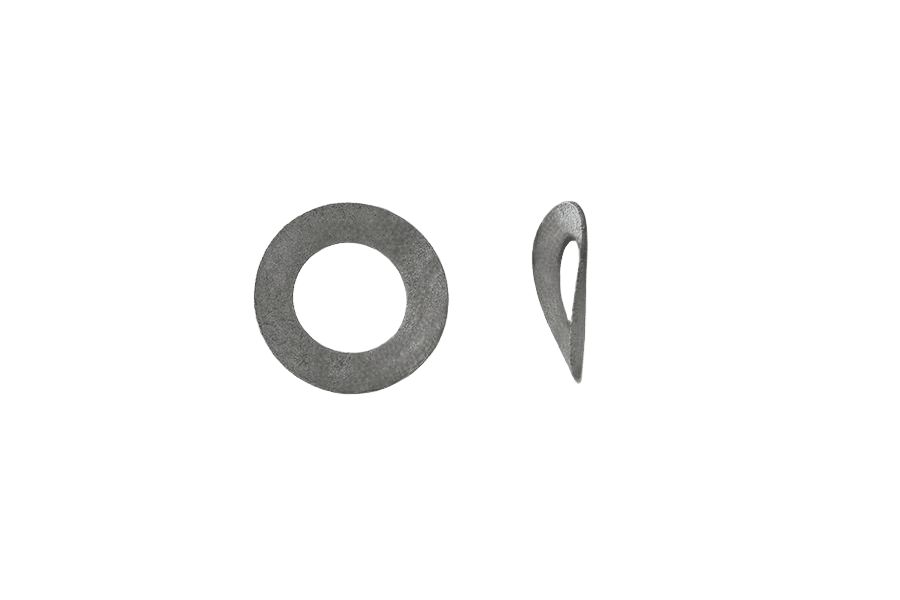

Podkł. podatna łukowa
Wymiary i warunki techniczne wg DIN 137 A
Wymiary dla formy A (mm)
| d(nom) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 |
| d1 | 2,2 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | |
| d2 | 4,5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 15 | 18 |
| h(min) | 0,5 | 0,55 | 0,65 | 0,7 | 0,8 | 0,9 | 1,1 | 1,7 | 2 |
| h(max) | 1 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 2,2 | 3,4 | 4 |
| s(nom) | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 |
d(nom) — wielkość nominalna (rozmiar śruby)Pod gwint — gwint metryczny śruby, dla której przeznaczona jest podkładkad1 — średnica wewnętrzna / otwór (tol. H14)d2 — średnica zewnętrzna (tol. js16)h — wysokość podkładki łukowej w stanie swobodnym (min–max)s — nominalna grubość materiału
Warunki techniczne
| Materiał | stal sprężysta FSt (Federstahl) – wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
Przykład oznaczania podkładki podatnej łukowej forma A o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka podatna DIN 137 – A 8 - FSt
FSt (Federstahl) — stal sprężynowa. Norma powiązana: PN 82037.
Opis
Podkładka podatna łukowa wg normy DIN 137 A. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M10. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 137 A |
| Rodzaj | Podkł. podatna łukowa |
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
