Wymiary (mm)
— wymiary nie zalecaneDla podkładek cynkowanych ogniowo (tZn) podane wymiary dotyczą stanu przed cynkowaniemd(nom) — wielkość nominalna (średnica gwintu śruby, dla której przeznaczona jest podkładka)d1 — średnica otworud2 — średnica zewnętrznah — grubość podkładkie — ścięcie krawędzi zewnętrznej (faza 45°)c — grubość zewnętrznej krawędzi
Warunki techniczne
Własności mechaniczne
| Zakres twardości | 300 HV – 370 HV |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-3 |
|---|
Wykończenie powierzchni
| normalne | według procesu |
|---|
| cynkowanie metodą zanurzeniową | EN ISO 10684 |
|---|
| inne | do uzgodnienia |
|---|
Jakość wykonania
| Części powinny być jednolite i bez nieprawidłowości lub szkodliwych wad. Na podkładkach nie dopuszcza się wystających zadziorów. |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania podkładki okrągłej do połączeń sprężanych HV o wielkości nominalnej 21 mm:
Podkładka EN 14399-6 - 21
Normy powiązane: DIN 6916, PN 82039.
Opis

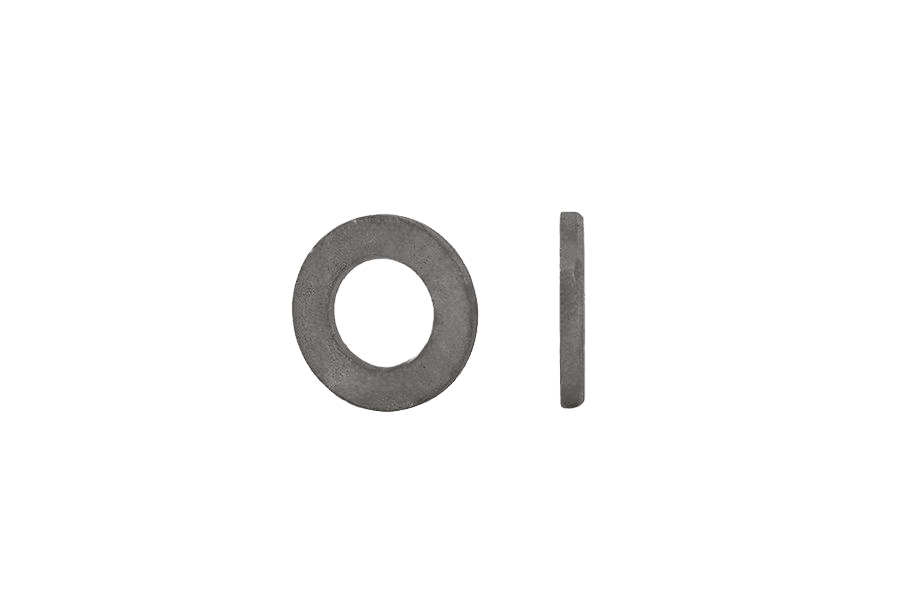

Podkł. poł.spręż. C45 tZn EN 14399-6 (odpowiedniki: DIN 6916, PN 82039), w wykonaniu C45. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych.
Dostępny asortyment: w rozmiarach od M12 do M36.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | EN 14399-6 |
|---|
| Klasa / materiał | C45 |
|---|
| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
