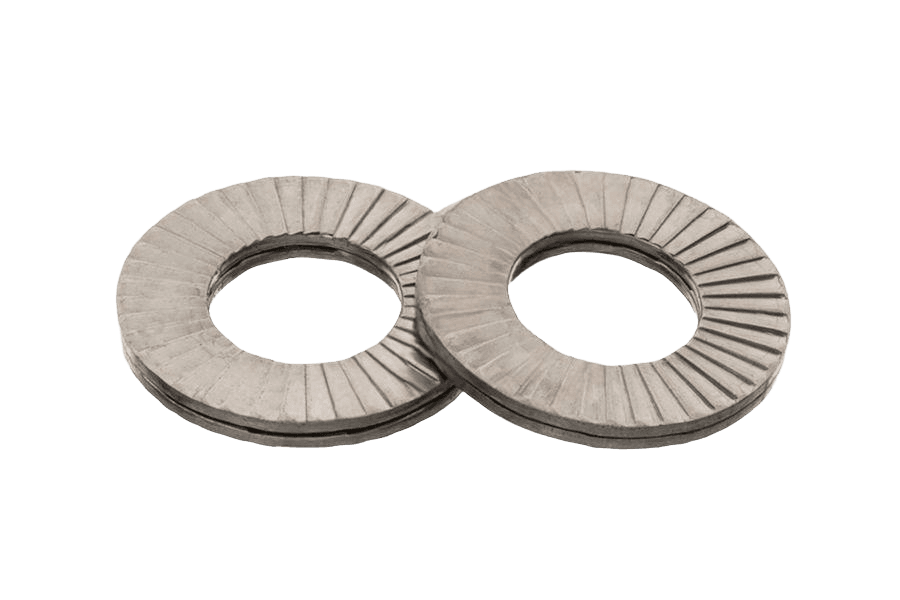

Podkł. samoklin. NL SP 1.4404 AN 134

Rys. techniczny · AN 134

Rozmiar

M10

M12

M16

M20

M24

M30

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

AN 134karta katalogowa

Podkł. samoklin. NL SP

Wymiary i warunki techniczne wg AN 134

Wymiary (mm)

Ød	M3	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M20	M22	M24	M27
Ød1	3,4	3,9	4,4	5,4	6,5	8,7	10,7	13,0	15,2	17,0	21,4	23,4	25,3	28,4
Ød2	7,0	7,6	9,0	9,0	10,8	13,5	21,0	25,4	30,7	30,7	39,0	42,0	48,5	48,5
t'	1,8	1,8	1,8	1,8	2,5	2,5	2,5	3,4	3,4	3,4	3,4	4,6	4,6	5,8
t''	2,2	2,2	2,2	2,2	2,1	2,15	2,25	3	3,2	3,2	3,2	3,2	4,5	6,8

Ød — rozmiar gwintu (średnica nominalna)Ød1 — średnica otworu (wewnętrzna)Ød2 — średnica zewnętrzna (poszerzana)t' — grubość podkładki zespolonej ze stali węglowejt'' — grubość podkładki zespolonej ze stali nierdzewnej A4

Budowa podkładki

**Elementy pojedynczego elementu**
Powierzchnie klinowe (od strony wewnętrznej pary) i ząbkowanie (od strony łączonych części) oraz widok krawędziowy pojedynczego elementu podkładki.

Materiał i wykonanie

Stal do ulepszania cieplnego (EN 1.7225)

Obróbka cieplna	hartowanie na wskroś
Twardość	≥ 465 HV1
Wykończenie / powłoka	cynk płatkowy wg ISO 10683

Stal kwasoodporna A4 (1.4404)

Obróbka cieplna	hartowanie powierzchniowe
Twardość	≥ 520 HV0,05
Wykończenie / powłoka	wg stanu wytworzenia

Oznaczanie

Podkładka samoklinująca (typu Nord-Lock) działa parami — dwa elementy z klinowymi powierzchniami czołowymi (od strony wewnętrznej) oraz ząbkowaniem (od strony łączonych części). Kąt powierzchni klinowych jest większy od kąta skoku gwintu, dzięki czemu przy próbie odkręcenia elementy rozklinowują się, zwiększają napięcie w połączeniu i skutecznie zabezpieczają je przed samoczynnym poluzowaniem. Wersja AN 134 ma poszerzoną średnicę zewnętrzną (Ød2).

Przykład oznaczania podkładki samoklinującej poszerzanej na gwint M10, wykonanej ze stali:

Podkładka samoklinująca AN 134 - M10 - St

Opis

Podkładka samoklin. NL SP wg normy AN 134, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M4 do M30. W ofercie również w wykonaniu z ocynkiem płatkowym.

Specyfikacja produktu

Rozmiar	—
Norma	AN 134
Rodzaj	Podkł. samoklin. NL SP
Klasa / materiał	Nierdzewna 1.4404 (A4/316L)
Układ rozmiaru	gwint metryczny
