AN 742karta katalogowa

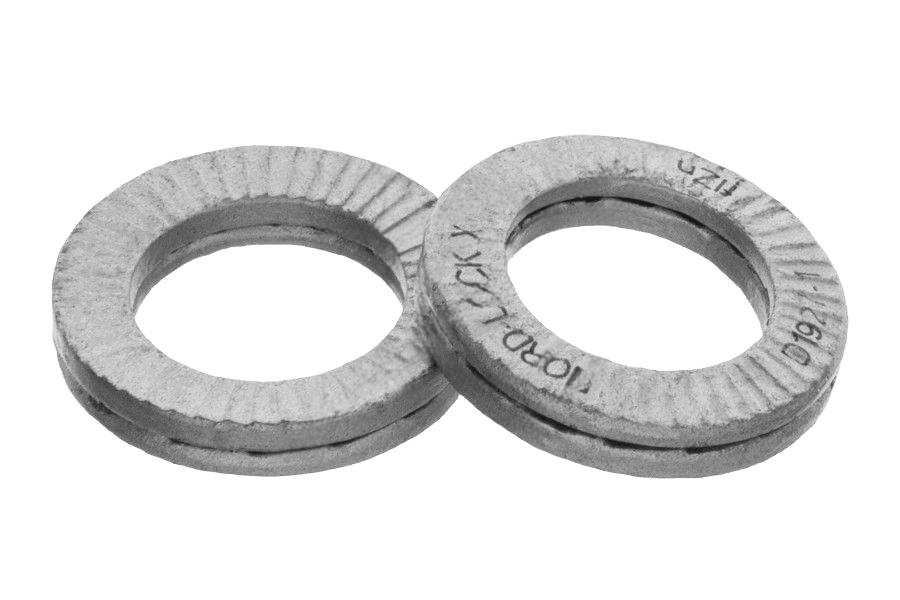

Podkł. samoklin. stożk. NLX fl Zn AN 742
Wymiary i warunki techniczne wg AN 742
Budowa podkładki
Powierzchnie klinowe (od strony wewnętrznej pary) i ząbkowanie (od strony łączonych części) oraz widok krawędziowy pojedynczego elementu podkładki.
Wymiary (mm)
| Ød | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
|---|---|---|---|---|---|---|---|
| Ød1 | 6,3 | 8,4 | 10,5 | 12,5 | 14,6 | 16,6 | 20,7 |
| Ød2 | 10,8 | 13,5 | 16,6 | 19,5 | 23,0 | 25,4 | 30,7 |
| t | 1,9 | 2,2 | 2,8 | 3,4 | 3,9 | 4,6 | 5,9 |
Ød — rozmiar gwintu (średnica nominalna)Ød1 — średnica wewnętrzna (otwór)Ød2 — średnica zewnętrzna podkładki zespolonejt — grubość podkładki zespolonej (pary elementów)
Materiał i wykończenie
| Materiał | Stal do ulepszania cieplnego EN 1.7225 |
|---|---|
| Obróbka cieplna | Hartowanie na wskroś |
| Wykończenie / powłoka | Cynk płatkowy wg ISO 10683 |
Oznaczanie
Przykład oznaczania podkładki samoklinującej, stożkowej na gwint M10, wykonanej ze stali:
Podkładka samoklinująca AN 742 – M10 – St.
Opis
Podkł. samoklin. stożk. NLX fl Zn AN 742. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.
Dostępny asortyment: w rozmiarach od M10 do M20.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 742 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
