DIN 74361 Ckarta katalogowa
Podkł. spr. do kół
Wymiary i warunki techniczne wg DIN 74361 C
Wymiary (mm)
| Pod gwint | M12 | M14 | M16 | M18 | M20 | M22 |
|---|---|---|---|---|---|---|
| d(nom) | 12,5 | 14,5 | 16,5* | 18,5 | 20,5 | 22,5 |
| d1 | 12,5 | 14,5 | 16,5 | 18,5 | 20,5 | 22,5 |
| d2 | 23 | 26 | 27 | 29 | 34 | 34 |
| h | 5 | 6 | 7 | 7 | 8 | 8 |
d(nom) — nominalna wielkość podkładki, stosowana w oznaczeniu wyrobu; * — wymiar nie ujęty w normied1 — średnica wewnętrzna (otwór)d2 — średnica zewnętrznah — wysokość (grubość w przekroju)
Warunki techniczne
| Materiał | Stal sprężynowa wg DIN 17221 |
|---|---|
| Obróbka cieplna | Hartowane i odpuszczane, 44–51 HRC (450–570 HV) |
Oznaczanie
Przykład oznaczania podkładki okrągłej sprężystej do kół o wielkości nominalnej 20,5:
Podkładka sprężysta DIN 74361 C 20,5.
Opis

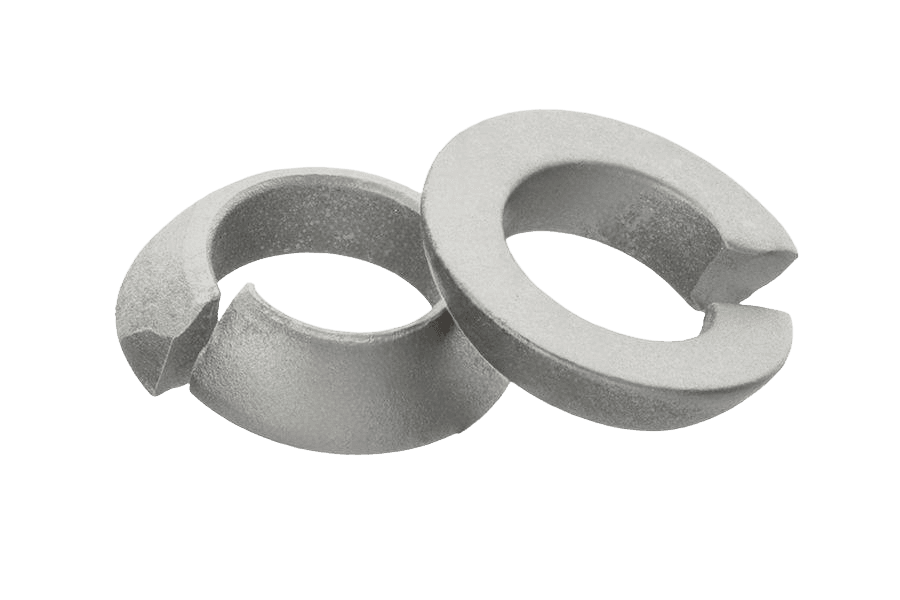

Podkł. spr. do kół fl Zn DIN 74361 C. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.
Dostępny asortyment: w rozmiarach od M12 do M22.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 74361 C |
| Rodzaj | Podkł. spr. do kół |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
