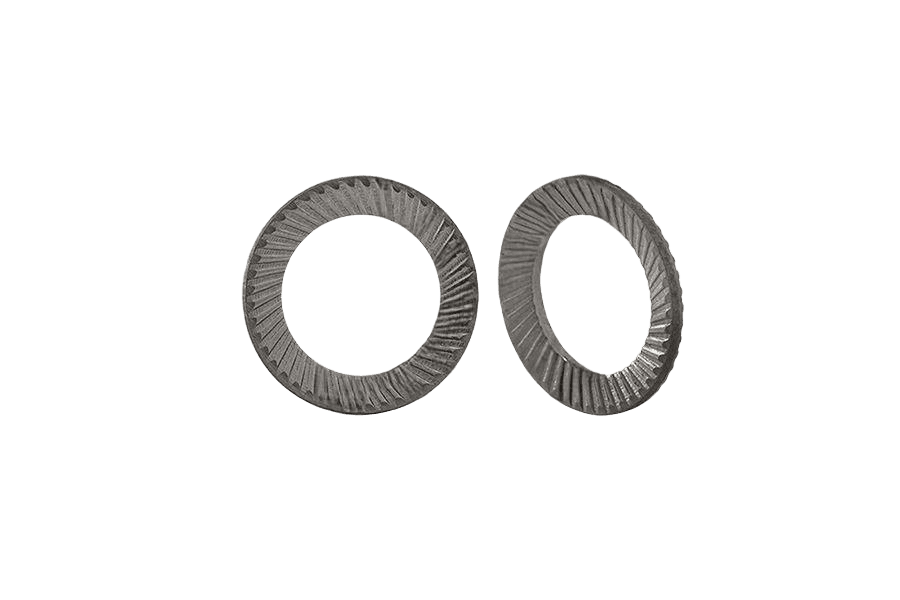

Name: Podkł. spręż. ząbk. Schnorr S A2 AN 131
Availability: InStock

AN 131karta katalogowa

Podkł. spręż. ząbk. Schnorr S

Wymiary i warunki techniczne wg AN 131

Wymiary (stal sprężynowa, EN 10132-4)

Ød(nom)	1,6	2	2,5	3	3,5	4	5	6	6,35	8	10	11,1	12	12,7	14	16	18	19	20	22	24	25,4	27	30	36
Gwint (metryczny)	M1,6	M2	M2,5	M3	M3,5	M4	M5	M6		M8	M10		M12		M14	M16	M18		M20	M22	M24		M27	M30	M36
Gwint (calowy)				1/8		5/32	3/16		1/4	5/16	3/8	7/16		1/2		5/8		3/4		7/8		1		1 1/8	1 3/8
Ød1	1,7	2,2	2,7	3,2	3,7	4,3	5,3	6,4	6,7	8,4	10,5	11,6	13	13,7	15	17	19	20	21	23	25,6	27	28,6	31,6	38
Ød2	3,2	4	4,8	5,5	6	7	9	10	9,5	13	16	15,9	18	19	22	24	27	30	30	33	36	38	39	45	54
s	0,35	0,35	0,45	0,45	0,45	0,5	0,6	0,6	0,6	0,7	0,9	0,9	1	1	1,1	1,2	1,4	1,4	1,4	1,4	1,6	1,8	1,8	1,8	2,5
h(min)	0,4	0,4	0,5	0,5	0,55	0,55	0,6	0,7	0,65	0,9	1,1	1,05	1,15	1,25	1,35	1,55	1,75	1,9	1,85	1,95	2,15	2,35	2,35	2,6	3,2
h(max)	0,6	0,6	0,9	0,9	0,9	1	1,1	1,2	1,2	1,4	1,6	1,6	1,7	1,8	2	2,1	2,3	2,5	2,5	2,7	2,9	3,1	3,1	3,6	4,2

Gwint (metryczny) — oznaczenie gwintu metrycznego dobranego do danej wielkości Ø d; „-” = brak odpowiednika metrycznego dla tego rozmiaruGwint (calowy) — oznaczenie gwintu calowego dobranego do danej wielkości Ø d; „-” = brak odpowiednika calowego dla tego rozmiaruØd1 — średnica wewnętrzna podkładki (otwór)Ød2 — średnica zewnętrzna podkładkis — grubość blachy podkładkih(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)

Wymiary (stal nierdzewna A2, ISO 3506-1)

Ød(nom)	1,6	2	2,5	3	3,5	4	5	6	6,35	8	10	11,1	12	12,7	14	16	18	19	20	22	24	25,4	27	30	36
Gwint (metryczny)	M1,6	M2	M2,5	M3	M3,5	M4	M5	M6		M8	M10		M12		M14	M16	M18		M20	M22	M24		M27	M30	M36
Gwint (calowy)				1/8		5/32	3/16		1/4	5/16	3/8	7/16		1/2		5/8		3/4		7/8		1		1 1/8	1 3/8
Ød1	1,7	2,2	2,7	3,2	3,7	4,3	5,3	6,4	6,7	8,4	10,5	11,6	13	13,7	15	17	19	20	21	23	25,6	27	28,6	31,6	38
Ød2	3,2	4	4,8	5,5	6	7	9	10	9,5	13	16	15,9	18	19	22	24	27	30	30	33	36	37	39	45	54
s	0,5	0,5	0,5	0,5	0,7	0,7	0,7	0,7	0,7	1	1	1,3	1,3	1,3	1,5	1,5	1,8	1,8	1,8	1,8	2	2,5	2,5	2,5	3
h(min)	0,55	0,55	0,55	0,55	0,75	0,75	0,75	0,75	0,75	1,2	1,1	1,3	1,3	1,4	1,65	1,75	2,05	2,2	2,15	2,3	2,35	2,85	2,85	3,1	3,7
h(max)	0,75	0,75	0,95	0,95	1,15	1,2	1,2	1,2	1,2	1,6	1,6	1,85	1,85	1,95	2,3	2,3	2,6	2,6	2,8	3	3,1	3,6	3,6	4,1	4,7

Materiał i wykończenie powierzchni

Stal sprężynowa (węglowa) EN 10132-4

	czernienie
	cynk mechaniczny biały wg EN ISO 4042
	fosfatowanie wg EN 12476
	niklowanie
	cynk płatkowy wg ISO 10683

Stal nierdzewna austenityczna A2, ISO 3506-1

	wg procesu (surowa)

Brąz CuSn8, EN 1654

	wg procesu (surowy)

Oznaczanie

Przykład oznaczania podkładki podatnej stożkowej ząbkowanej S Schnorr®, wielkość nominalna 16 (na gwint M16), wykonanej ze stali sprężynowej, czerniona:

Podkładka podatna Schnorr® AN 131 - 16 - St.

Opis

Podkładka sprężysty ząbk. Schnorr S wg normy AN 131, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Zabezpiecza połączenie przed luzowaniem się przy drganiach.

Dostępny asortyment: w rozmiarach od M3 do M27. W ofercie również w wykonaniu surowym.

Specyfikacja produktu

Rozmiar	—
Norma	AN 131
Rodzaj	Podkł. spręż. ząbk. Schnorr S
Klasa / materiał	Stal nierdzewna A2 (A2)
Układ rozmiaru	gwint metryczny
Napęd	ząbkowana

Podkł. spręż. ząbk. Schnorr S A2 AN 131
