DIN 6797 Jkarta katalogowa
Podkł.spręż.ząbk.wew.
Wymiary i warunki techniczne wg DIN 6797 J
Formy wykonania wg DIN 6797
ząbkowana zewnętrznie (zęby na obwodzie)
ząbkowana wewnętrznie (zęby w otworze) — wykonanie tej karty
Wymiary (mm)
| d(nom) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d1 | 2,2–2,34 | 2,7–2,84 | 3,2–3,38 | 3,7–3,88 | 4,3–4,48 | 5,3–5,48 | 6,4–6,62 | 7,4–7,62 | 8,4–8,62 | 10,5–10,77 | 13–13,27 | 15–15,27 | 17–17,27 | 19–19,33 | 21–21,33 | 23–23,33 | 25–25,33 | 28–28,33 | 31–31,39 |
| d2 | 4,2–4,5 | 5,2–5,5 | 5,7–6 | 6,64–7 | 7,64–8 | 9,64–10 | 10,57–11 | 12,07–12,5 | 14,57–15 | 17,57–18 | 19,98–20,5 | 23,48–24 | 25,48–26 | 29,48–30 | 32,38–33 | 35,38–36 | 37,38–38 | 43,38–44 | 47,38–48 |
| s(nom) | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 | 1,6 | 1,6 |
d(nom) — wielkość nominalna podkładki (≈ Ø otworu; dobierana do Ø gwintu śruby)gwint — pasujący gwint śrubyd1 — średnica otworu wewnętrznego (zakres min–max)d2 — średnica zewnętrzna (zakres min–max)s — grubość materiału (nominalna)h — wysokość (sprężynowanie); h ≥ 2s
Warunki techniczne
Warunki ogólne
| Norma | DIN 522 |
|---|
Materiał
| stal sprężynowa wg DIN 17221 lub DIN 17222 |
Wykonanie
| Twardość | hartowana, od 350 do 425 HV10 |
|---|
Oznaczanie
Przykład oznaczania podkładki ząbkowanej wewnętrznie (forma J) o wielkości nominalnej 8,4, ze stali sprężynowej:
Podkładka ząbkowana DIN 6797-J-8,4-FSt
Norma powiązana: PN 82024.
Opis

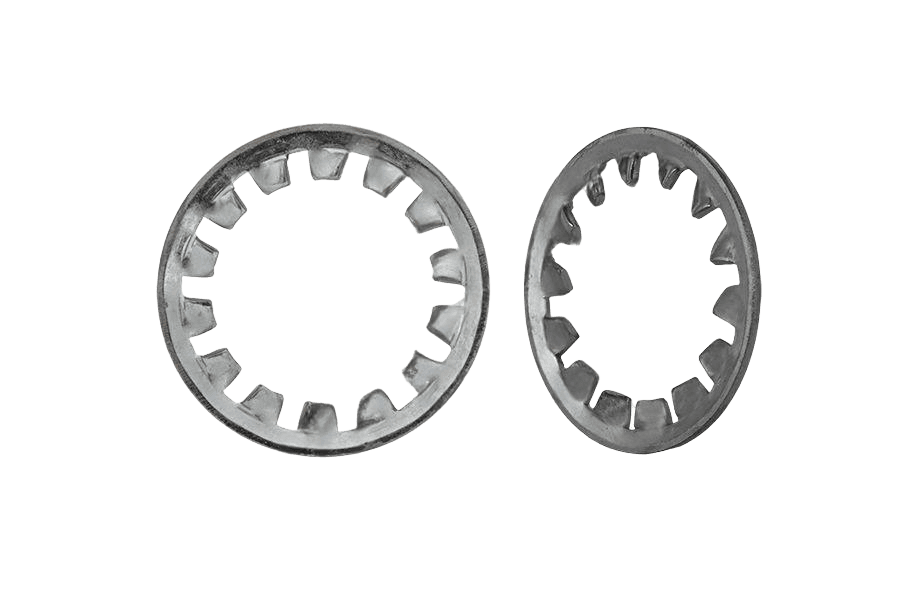

Podkł.spręż.ząbk.wew. oc.B DIN 6797 J. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M3 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6797 J |
| Rodzaj | Podkł.spręż.ząbk.wew. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 5 |
