DIN 7980karta katalogowa
Podkł. sprężysta
Wymiary i warunki techniczne wg DIN 7980
Wymiary (mm)
| Pod gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 3,1 | 3,6 | 4,1 | 5,1 | 6,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 27,5 | 30,5 | 33,5 | 36,5 | 42,5 | 49,0 |
| d1(max) | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 43,7 | 50,5 |
| d2(max) | 5,6 | 6,1 | 7 | 8,8 | 9,9 | 12,7 | 16 | 18 | 21,1 | 24,4 | ||||||||||
| s | 1 | 1 | 1,2 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 3,5 | 4,5 | 4,5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| h | 2 | 2 | 2,4 | 3,2 | 3,2 | 4 | 5 | 5 | 6 | 7 | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
d1 — średnica wewnętrzna (otwór pod trzpień śruby)d2 — średnica zewnętrznas — bok kwadratowego przekroju (grubość materiału)h — wysokość podkładki w stanie swobodnym (rozwarcie)
Przykład montażu
Podkładka sprężysta pod łbem wkrętu walcowego i kulistego
Warunki techniczne
| Materiał | stal sprężynowa wg DIN 17221 lub podobna, hartowana i odpuszczana |
|---|---|
| Twardość | 44–51 HRC (450–570 HV) |
Oznaczanie
Przykład oznaczania podkładki okrągłej sprężystej o wielkości nominalnej 10:
Podkładka sprężysta 10 DIN 7980.
Norma powiązana: PN 82108.
Opis

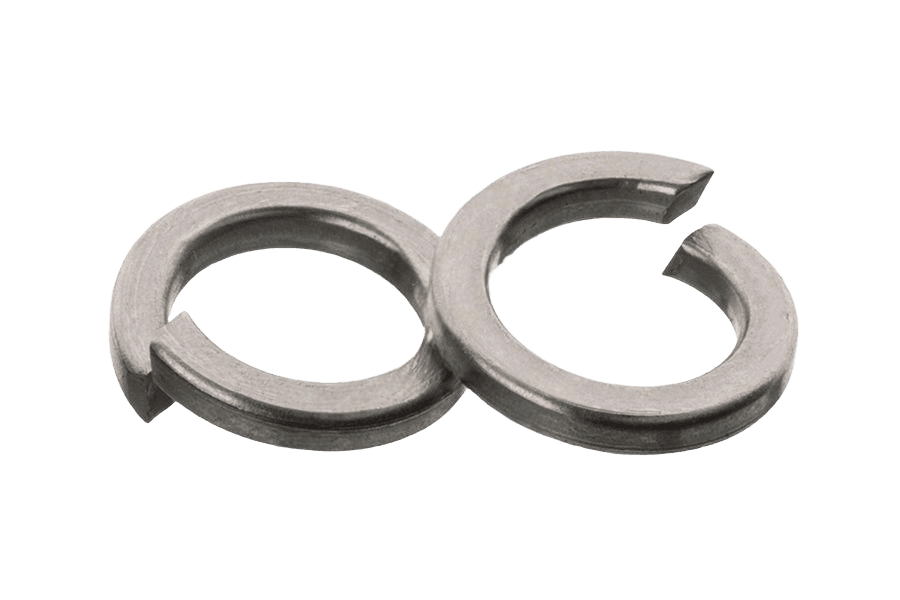

Podkładka sprężysta wg normy DIN 7980, w wykonaniu 1.4310. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M5 do M12. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 7980 |
| Rodzaj | Podkł. sprężysta |
| Klasa / materiał | 1.4310 |
| Układ rozmiaru | gwint metryczny |
