DIN 127 Bkarta katalogowa
Podkł. sprężysta
Wymiary i warunki techniczne wg DIN 127 B
Wymiary (mm)
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72 | M80 | M90 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 2,1 | 2,6 | 3,1 | 3,6 | 4,1 | 5,1 | 6,1 | 7,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 27,5 | 30,5 | 33,5 | 36,5 | 39,5 | 42,5 | 45,5 | 49 | 53 | 57 | 61 | 65 | 73 | 81 | 91 |
| d1(max) | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 7,5 | 8,5 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 34,7 | 37,7 | 40,7 | 43,7 | 46,7 | 50,5 | 54,50 | 58,5 | 62,5 | 66,5 | 74,5 | 82,5 | 92,5 |
| d2 | 4,4 | 5,1 | 6,2 | 6,7 | 7,6 | 9,2 | 11,8 | 12,8 | 14,8 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40 | 43 | 48,2 | 55,2 | 58,2 | 61,2 | 68,2 | 71,2 | 75 | 83 | 87 | 91 | 95 | 103 | 111 | 121 |
| s(nom) | 0,5 | 0,6 | 0,8 | 0,8 | 0,9 | 1,2 | 1,6 | 1,6 | 2 | 2,2 | 2,5 | 3 | 3,5 | 3,5 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| h(max) | 1,2 | 1,4 | 1,9 | 1,9 | 2,1 | 2,8 | 3,8 | 3,8 | 4,7 | 5,2 | 5,9 | 7,1 | 8,3 | 8,3 | 9,4 | 9,4 | 11,8 | 11,8 | 14,2 | 14,2 | 14,2 | 14,2 | 16,5 | 16,5 | 16,5 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 |
| b | 0,9 | 1 | 1,3 | 1,3 | 1,5 | 1,8 | 2,5 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,0 | 6,0 | 6,0 | 7,0 | 7,0 | 8,0 | 10,0 | 10,0 | 10,0 | 12,0 | 12,0 | 12,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 |
d1 — średnica wewnętrzna (otwór pod trzpień śruby)d2 — średnica zewnętrznas(nom) — nominalna grubość (przekrój) materiałuh(max) — maksymalna wysokość podkładki w stanie swobodnym (rozwarcie)b — szerokość przekroju pierścienia
Warunki techniczne
| Materiał | stal sprężysta FSt (wg DIN 267-26) |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
Przykład oznaczania: podkładki okrągłej sprężystej, forma B, o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka sprężysta zabezpieczająca DIN 127 – B 8 - FSt.

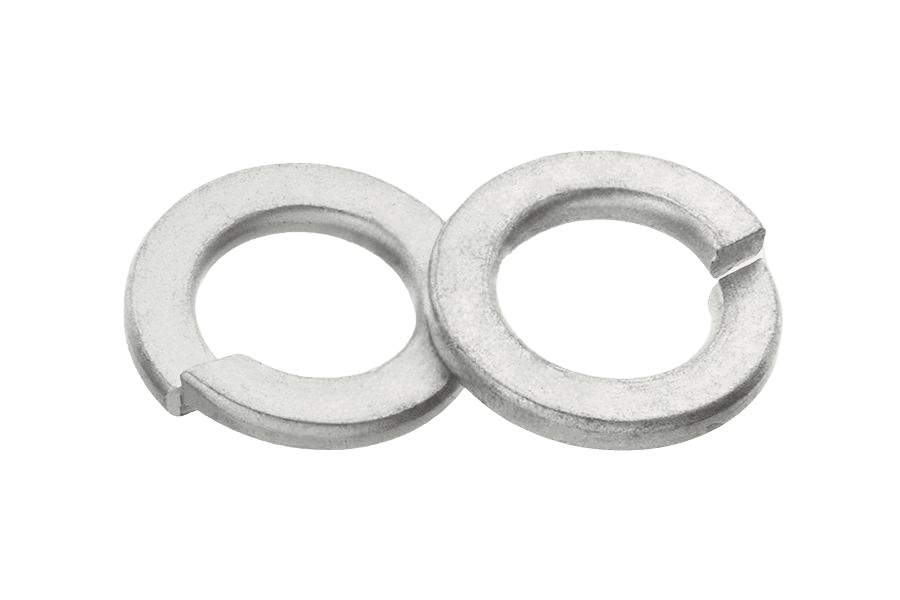

Opis
Podkładka sprężysta wg normy DIN 127 B. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M6 do M24. W ofercie również w wykonaniu ocynkowanym, 1.4310 i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 127 B |
| Rodzaj | Podkł. sprężysta |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
