DIN 6319 Dkarta katalogowa
Podkł. stożkowa
Wymiary i warunki techniczne wg DIN 6319 D
Oznaczanie
Podkładki stożkowe (odmiana D) współpracują z podkładkami kulistymi (odmiana C). Zestaw ten służy do zmniejszenia naprężeń w połączeniu śrubowym, wynikających z nierównoległości powierzchni oporowych śruby i nakrętki. Zastosowanie podkładki kulistej łącznie ze stożkową pozwala na odchylenie osi śruby do 3° względem osi złącza.
Wymiary (mm)
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(nom) | 7,1 | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 | 28 | 35 | 42 | 49 | 56 |
| d4 | 12 | 17 | 21 | 24 | 28 | 30 | 36 | 44 | 56 | 68 | 78 | 92 |
| d5 | 11 | 14,5 | 18,5 | 20 | 24,8 | 26 | 31 | 37 | 49 | 60 | 70 | 82 |
| h3 | 2,8 | 3,5 | 4,2 | 5 | 5,6 | 6,2 | 7,5 | 9,5 | 12 | 15 | 18 | 22 |
Pod gwint — wielkość gwintu, pod jaką dobiera się podkładkęd2 — średnica otworu (nominalna)d4 — średnica zewnętrznad5 — średnica gniazda stożkowego (kąt 120°)h3 — grubość
Wymiary podkładek współpracujących (mm)
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| d2 | 7,1 | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 | 28 | 35 | 42 | 49 | 56 |
| d6 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| h4 | 4,2 | 5,6 | 6,5 | 8 | 8,5 | 9,6 | 11,7 | 16,2 | 19,2 | 23,5 | 29 | 35,5 |
Pod gwint — wielkość gwintu połączeniad1 — średnica nominalna podkładki kulistej (odmiana C)d2 — średnica nominalna podkładki stożkowej (odmiana D)d6 — średnica otworu przejściowegoh4 — przybliżona wysokość zabudowanego zestawu C + D
Zabudowa i przykłady zastosowań
Zestaw: podkładka kulista (C) + stożkowa (D). d1, d2 — średnice nominalne, d6 — otwór przejściowy, h4 — wysokość zestawu; dopuszczalne odchylenie osi śruby 3°.
1 — nakrętka sześciokątna ISO 4032, 2 — podkładka kulista (odmiana C), 3 — podkładka stożkowa (odmiana D), 4 — śruba z łbem sześciokątnym ISO 4014, 5 — śruba zaciskowa.
Warunki techniczne
| Materiał | stal — według ustaleń |
|---|---|
| Utwardzanie powierzchniowe | (0,2 + 0,2) mm — 450 HV1 |
| Hartowanie | (550 + 100) HV10 |
Przykład oznaczania podkładki stożkowej o wielkości nominalnej 16,5:
Podkładka stożkowa DIN 6319 – D16,5
Norma powiązana: PN 82026.
Opis

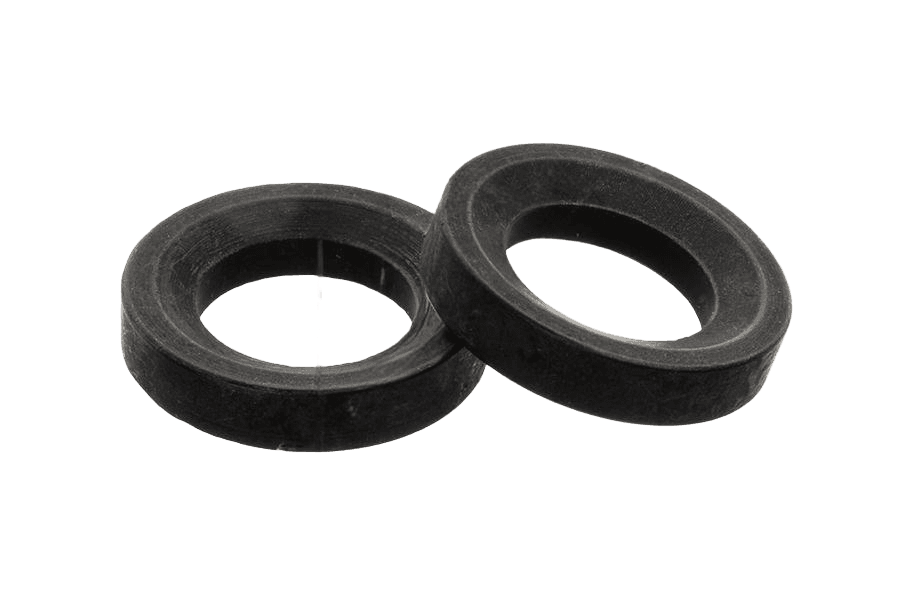

Podkł. stożkowa fosfatowane DIN 6319 D.
Dostępny asortyment: w rozmiarach od M6 do M42.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6319 D |
| Rodzaj | Podkł. stożkowa |
| Pokrycie | Fosfatowane |
| Układ rozmiaru | gwint metryczny |
