DIN 6798 DDkarta katalogowa
Podkł. wachl. w/z
Wymiary i warunki techniczne wg DIN 6798 DD
Rysunek techniczny
widok z góry (otwór d1, średnica zewnętrzna d2) oraz przekrój (wysokość h, grubość blachy s); uzębienie wewnętrzne i zewnętrzne, h ≈ 3s
Wymiary (mm)
| d(nom) | 3 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint | M3 | M4 | M4 | M5 | M5 | M5 | M6 | M6 | M6 | M8 | M8 | M10 | M10 | M12 | M12 | M14 | M14 | M16 |
| d1 | 3,2 | 4,3 | 4,3 | 5,3 | 5,3 | 5,5 | 6,5 | 6,5 | 6,5 | 8,5 | 8,5 | 10,5 | 10,5 | 12,5 | 12,5 | 14,5 | 14,5 | 16,5 |
| d2 | 12 | 15 | 18 | 15 | 18 | 20 | 18 | 20 | 22 | 22 | 26 | 26 | 30 | 30 | 32 | 32 | 35 | 35 |
| s | 0,5 | 0,7 | 0,8 | 0,8 | 0,8 | 1 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 |
d(nom) — wielkość nominalna, równa średnicy gwintu śrubyd1 — średnica otworu (tolerancja H14)d2 — średnica zewnętrzna (tolerancja h16)s — grubość materiału (blachy)h — wysokość podkładki (h ≈ 3s), niewymiarowana
Warunki techniczne
| Materiał | stal sprężynowa wg DIN 17221 lub DIN 17222 |
|---|---|
| Wykonanie | hartowana, twardość 350–425 HV10 |
Oznaczanie
Przykład oznaczania podkładki sprężystej wachlarzowej uzębionej wewnętrznie i zewnętrznie, forma DD, o wielkości nominalnej 8,4, ze stali sprężynowej:
Podkładka wachlarzowa DIN 6798 - DD - 8,4 - FSt
Opis

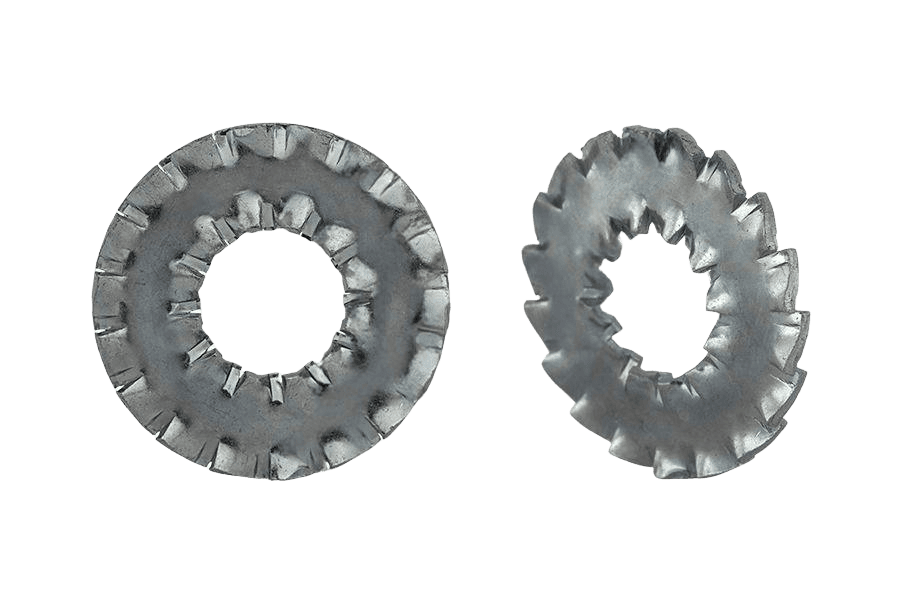

Podkł. wachl. w/z oc.B DIN 6798 DD. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M16.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6798 DD |
| Rodzaj | Podkł. wachl. w/z |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | ZĄBK. WEW/ZEW |
