DIN 6798 Jkarta katalogowa
Podkł. wachl. wew.
Wymiary i warunki techniczne wg DIN 6798 J
Wymiary (mm)
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d1(max) | 2,34 | 2,84 | 3,38 | 3,88 | 4,48 | 5,48 | 6,62 | 7,62 | 8,62 | 10,77 | 13,27 | 15,27 | 17,27 | 19,33 | 21,33 | 23,33 | 25,33 | 28,33 | 31,39 |
| d2(min) | 4,2 | 5,2 | 5,7 | 6,64 | 7,64 | 9,64 | 10,57 | 12,07 | 14,57 | 17,57 | 19,98 | 23,48 | 25,48 | 29,48 | 32,38 | 35,38 | 37,38 | 43,38 | 47,38 |
| d2(max) | 4,5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 12,5 | 15 | 18 | 20,5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| s(nom) | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 | 1,6 | 1,6 |
Pod gwint — rozmiar gwintu śruby/wkrętu współpracującej z podkładkąd1(min), d1(max) — średnica wewnętrzna otworu podkładki, mierzona po wierzchołkach zębów wewnętrznych (obejmuje trzpień/śrubę)d2(min), d2(max) — zewnętrzna średnica podkładkis(nom) — nominalna grubość blachy podkładki
Warunki techniczne
| Warunki ogólne | DIN 522 |
|---|---|
| Materiał | Stal sprężynowa DIN 17221 lub DIN 17222 |
| Wykonanie | Hartowana od 350 do 425 HV10 |
Oznaczanie
Przykład oznaczania podkładki sprężystej wachlarzowej uzębionej wewnętrznie forma J o wielkości nominalnej 8,4, ze stali węglowej:
Podkładka wachlarzowa DIN 6798 - J - 8,4 - FSt.
Opis

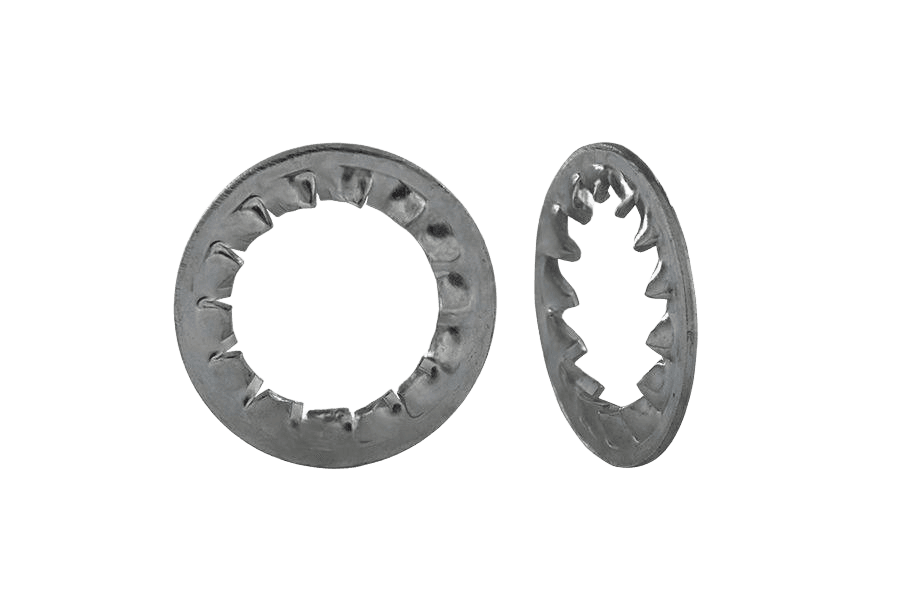

Podkł. wachl. wew. oc.B DIN 6798 J. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M22.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6798 J |
| Rodzaj | Podkł. wachl. wew. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | ZĄBKOW. WEWN. |
