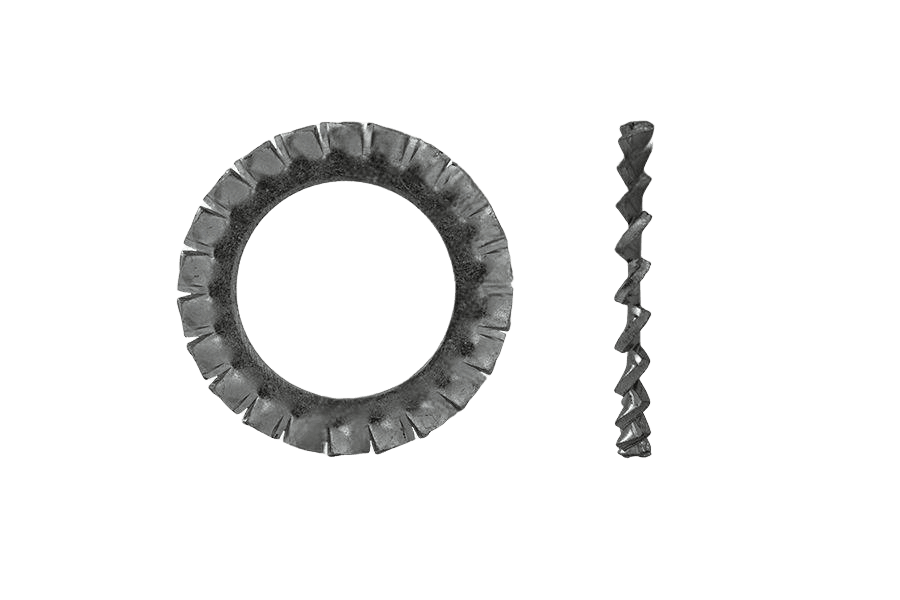

Podkł. wachl. zew. oc.B DIN 6798 A

Rys. techniczny · DIN 6798 A

Rozmiar

M2,5

M10

M12

M14

M16

M20

M24

M27

M30

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6798 Akarta katalogowa

Podkł. wachl. zew.

Wymiary i warunki techniczne wg DIN 6798 A

Wymiary (mm)

Pod gwint	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
d1(min)	2,2	2,7	3,2	3,7	4,3	5,3	6,4	7,4	8,4	10,5	13	15	17	19	21	23	25	28	31
d1(max)	2,34	2,84	3,38	3,88	4,48	5,48	6,62	7,62	8,62	10,77	13,27	15,27	17,27	19,33	21,33	23,33	25,33	28,33	31,39
d2(min)	4,2	5,2	5,7	6,64	7,64	9,64	10,57	12,07	14,57	17,57	19,98	23,48	25,48	29,48	32,38	35,38	37,38	43,38	47,38
d2(max)	4,5	5,5	6	7	8	10	11	12,5	15	18	20,5	24	26	30	33	36	38	44	48
s(nom)	0,3	0,4	0,4	0,5	0,5	0,6	0,7	0,8	0,8	0,9	1	1	1,2	1,4	1,4	1,5	1,5	1,6	1,6

d1(min), d1(max) — średnica wewnętrzna podkładki (otwór pod trzpień/śrubę)d2(min), d2(max) — średnica zewnętrzna podkładki, mierzona po zębachs(nom) — nominalna grubość blachy podkładki

Warunki techniczne

Warunki ogólne	DIN 522
Materiał	Stal sprężynowa DIN 17221 lub DIN 17222
Wykonanie	Hartowana od 350 do 425 HV10

Oznaczanie

Przykład oznaczania podkładki sprężystej wachlarzowej uzębionej zewnętrznie forma A o wielkości nominalnej 8,4, ze stali węglowej:

Podkładka wachlarzowa DIN 6798 - A - 8,4 - FSt.

Opis

Podkładka wachl. zew. wg normy DIN 6798 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M2,5 do M30. W ofercie również w wykonaniu nierdzewnym A2 i nierdzewnym A4.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 6798 A
Rodzaj	Podkł. wachl. zew.
Pokrycie	Ocynk galwaniczny biały (oc.B)
Układ rozmiaru	gwint metryczny
Napęd	ZĄBKOW. ZEWN.
