AN 248karta katalogowa
Podkładka
Wymiary i warunki techniczne wg AN 248
Wymiary (mm)wybrany rozmiar: 14/4,8
| Ø d | 14/4,8 | 16/5,5 | 16/6,3 | 19/6,3 |
|---|---|---|---|---|
| Do wkręta | 4,8 | 5,5 | 6,3 | 6,3 |
| Ød1 | 5,0 | 5,7 | 6,6 | 6,6 |
| Ød2 | 14,0 | 16,0 | 16,0 | 19,0 |
Ø d — oznaczenie wymiarowe podkładki w formacie: śr. zewnętrzna / śr. wkręta (np. 16/5,5)Do wkręta — nominalna średnica wkręta samowiercącego, dla którego przeznaczona jest podkładkaØd1 — średnica otworu podkładkiØd2 — średnica zewnętrzna podkładki
Materiał i wykończenie
Stal niestopowa (węglowa)
| Norma | EN 10025 |
|---|---|
| Powłoka | cynk galwaniczny A2K, 5 µm, Cr3+, ISO 4042 |
Stal nierdzewna austenityczna A2
| Norma | ISO 3506-1 |
|---|---|
| Wykończenie | wg procesu |
Aluminium
| Wykończenie | wg procesu |
|---|
Uszczelnienie
| Materiał | guma EPDM (kauczuk etylenowo-propylenowo-dienowy) |
|---|
Własności uszczelnienia EPDM
| Temperatura pracy | -40 – 120°C |
|---|---|
| Wytrzymałość na rozciąganie | dobra |
| Wytrzymałość na ściskanie | bardzo dobra |
| Plastyczność po uderzeniu | dobra |
| Odporność na ścieranie | dobra / bardzo dobra |
| Odporność na działanie wody, kwasów i zasad | bardzo dobra |
| Odporność na ozon | bardzo dobra |
| Odporność na oleje | bardzo dobra |
| Odporność na starzenie pod wpływem słońca | bardzo dobra |
| Odporność na promieniowanie nadfioletowe | bardzo dobre |
| Odporność na benzyny, rozpuszczalniki, ropę, ogień | niska |
Oznaczanie
Stosowane z wkrętami samowiercącymi do uszczelnienia połączeń wykonanych podczas montażu blach konstrukcyjnych.
Przykład oznaczania podkładki z uszczelnieniem EPDM, do wkręta o średnicy nominalnej ST5,5, o średnicy zewnętrznej Ød2 = 16 mm, wykonanej ze stali niestopowej (węglowej):
Podkładka EPDM AN 248 - 5,5 - St.
Opis

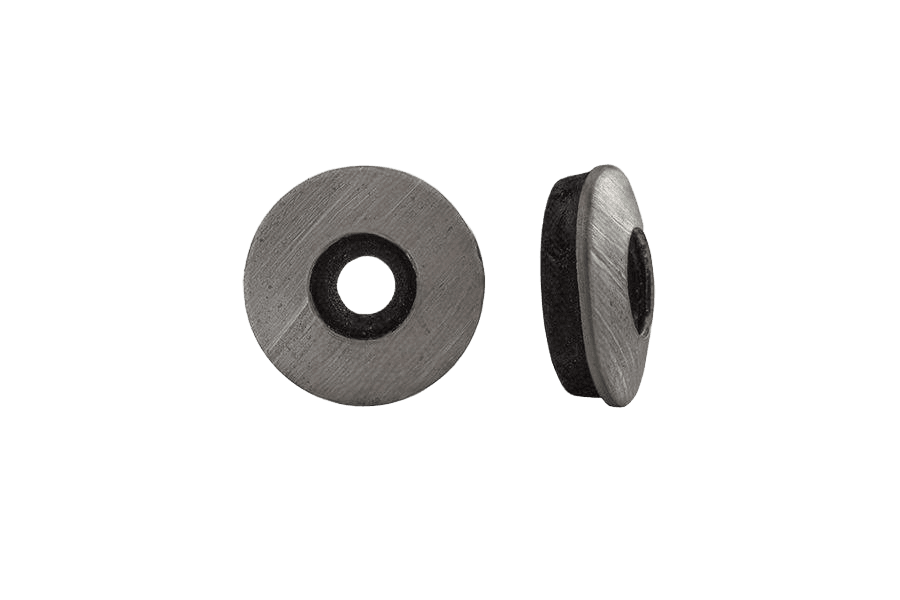

Podkładka wg normy AN 248, w wykonaniu Alu/EPDM. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarze 14/4,8. W ofercie również w wykonaniu stal/EPDM ocynkowanym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | 14/4,8 |
|---|---|
| Norma | AN 248 |
| Rodzaj | Podkładka |
| Klasa / materiał | Alu/EPDM |
| Układ rozmiaru | calowy / rurowy |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 320 g |
| Waga 1 szt | 0,64 g |
