DIN 976karta katalogowa
Pręt gwint.
Wymiary i warunki techniczne wg DIN 976
Tolerancja długości l (mm)
| d | M10 – M48 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l — nom. | 50 | 55 | 60 | 65 | 70 | 75 | 80 | (85) | 90 | (95) | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
| l(min) | 49,5 | 54,4 | 59,4 | 64,4 | 69,4 | 74,4 | 79,4 | 84,3 | 89,3 | 94,3 | 99,3 | 109,3 | 119,3 | 129,2 | 139,2 | 149,2 | 159,2 | 169,2 | 179,2 | 189,1 | 199,1 |
| l(max) | 50,5 | 55,6 | 60,6 | 65,6 | 70,6 | 75,6 | 80,6 | 85,7 | 90,7 | 95,7 | 100,7 | 110,7 | 120,7 | 130,8 | 140,8 | 150,8 | 160,8 | 170,8 | 180,8 | 190,9 | 200,9 |
Tolerancja jednakowa dla całego zakresu gwintu d = M10 – M48 (nie zależy od średnicy)— wymiary/długości nie zalecanel(min) / l(max) — dopuszczalny zakres dla długości nominalnej l
Oznaczanie
Przykład oznaczania: śruba dwustronna z gwintem na całej długości M16, o długości nominalnej l = 80 mm, ze stali 42CrMo4:
Śruba dwustronna DIN 976 – M16x80 – 42CrMo4.
Opis

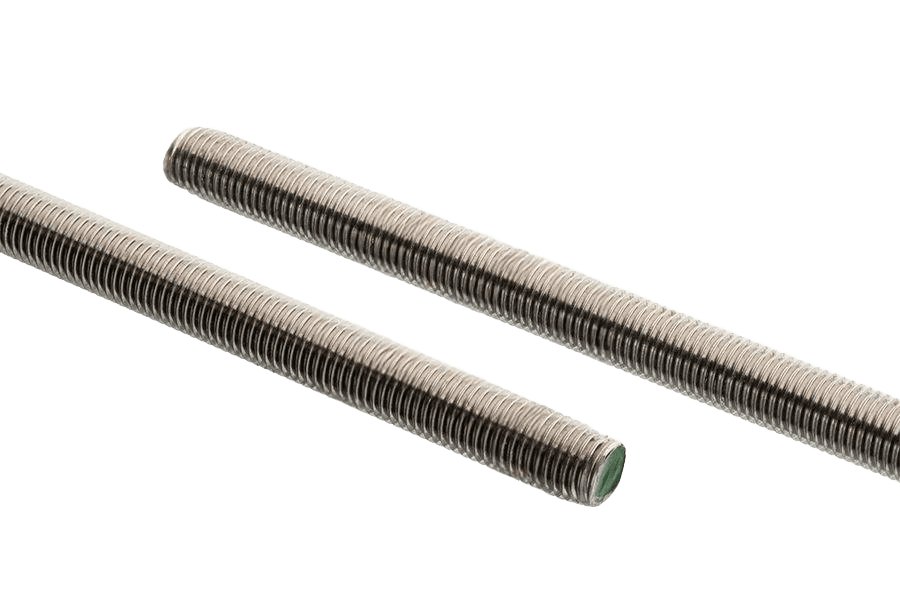

Pręt gwintowany wg normy DIN 976, ze stali nierdzewnej A2-70 — odpornej na korozję, do zastosowań zewnętrznych. Docinany na wymiar — do zawiesi, kotwień i połączeń dystansowych.
Dostępny asortyment: w rozmiarach od M4 do M36 i długościach 1000–2000 mm. W ofercie również w wykonaniu 8.8 ocynkowanym, 4.8 ocynkowanym i 42CrMo4 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 976 |
| Rodzaj | Pręt gwint. |
| Klasa / materiał | Nierdzewna A2-70 |
| Układ rozmiaru | gwint metryczny |
