AN 72karta katalogowa
Przetyczka do rur
Wymiary i warunki techniczne wg AN 72
Wymiary (mm)
| d×l | 6x45 | 8x50 | 8x60 | 10x50 | 10x60 | 10x70 |
|---|---|---|---|---|---|---|
| c | 22 | 25 | 30 | 25 | 30 | 37 |
| d | 6 | 8 | 8 | 10 | 10 | 10 |
| f | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 |
| l | 45 | 50 | 60 | 50 | 60 | 70 |
d — średnica trzpienia przetyczkil — długość trzpienia przetyczkic — średnica pierścienia zabezpieczającego (drucianego)f — grubość drutu pierścienia zabezpieczającego
Oznaczanie
Przykład oznaczania przetyczki do rur o wymiarach: d = 8 mm, l = 60 mm:
Przetyczka do rur AN 72 - 8×60
Opis

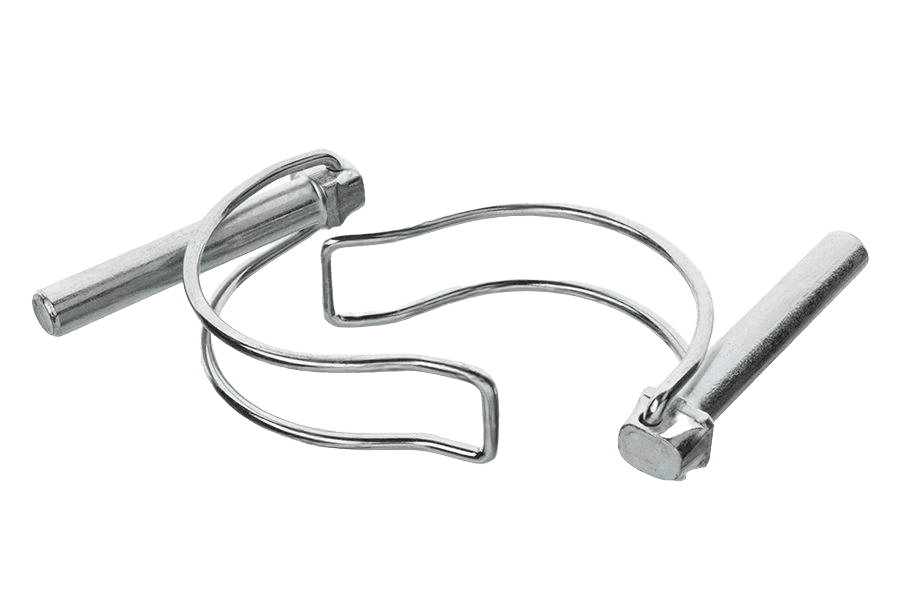

Przetyczka do rur oc.B AN 72. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 10 mm i długościach 45–70 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 72 |
| Rodzaj | Przetyczka do rur |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
