AN 103karta katalogowa
S-hak
Wymiary i warunki techniczne wg AN 103
Wymiary (mm)
| Ød x l (nom.) | 2x25 | 2,5x28 | 3x30 | 4x35 | 5x45 | 6x55 | 8x75 |
|---|---|---|---|---|---|---|---|
| Ød | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| l | 25 | 28 | 30 | 35 | 45 | 55 | 75 |
| m | 4 | 5 | 5,5 | 6,5 | 9 | 10 | 12 |
Ød x l — wymiar nominalny (średnica pręta × długość)Ød — średnica pręta (drutu)l — długość hakam — szerokość haka
Materiał i wykonanie
Materiał
| Stal | niestopowa wg PN-EN 10025 (stal węglowa) |
|---|
Powłoka
| Rodzaj | ocynk galwaniczny A2K |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania haka typu S o wielkości nominalnej (średnica pręta) d = 6 mm:
S - hak AN 103 - 6
Opis

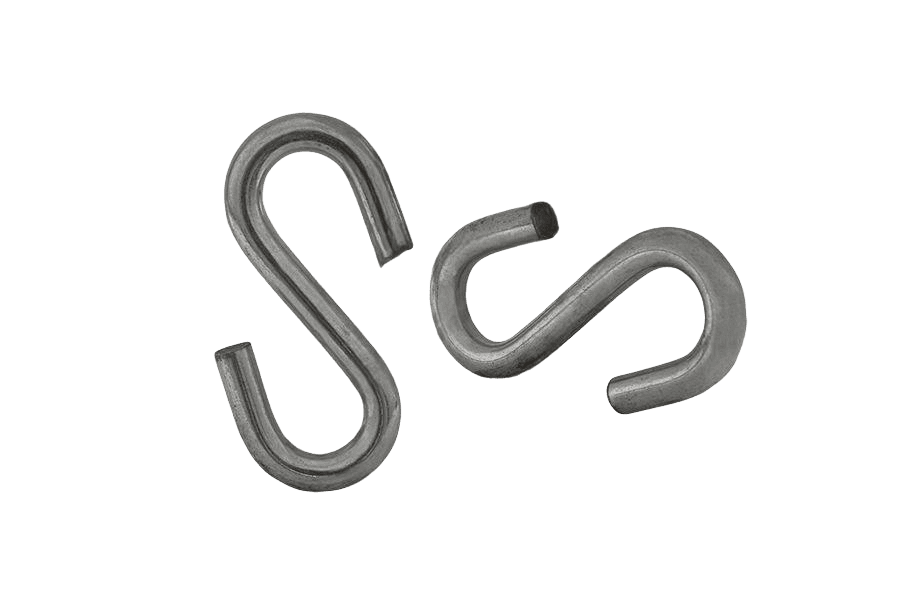

S-hak oc.B AN 103. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2 do 8 mm i długościach 25–75 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 103 |
| Rodzaj | S-hak |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
