AN 476karta katalogowa

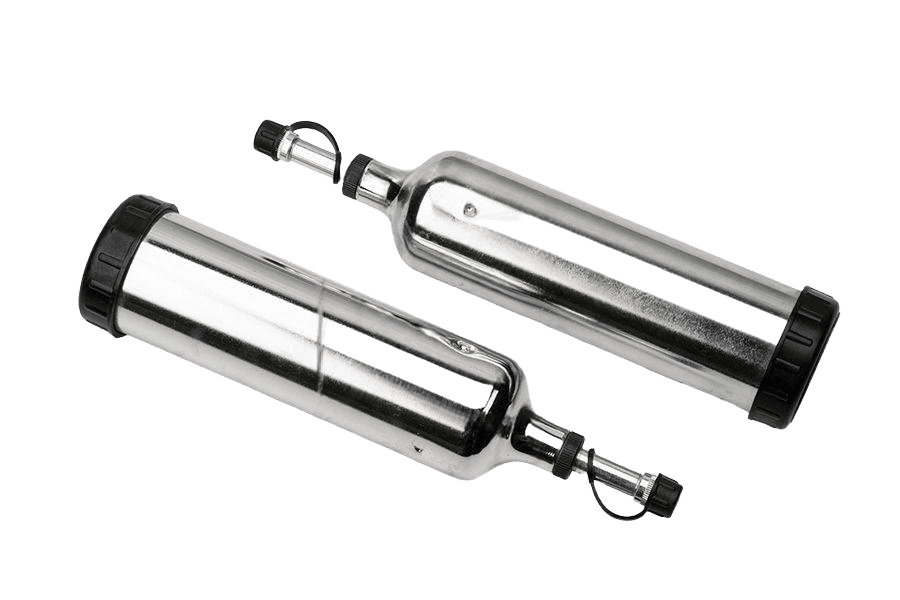

Smarownica
Wymiary i warunki techniczne wg AN 476
Rysunek techniczny
Typywybrany rozmiar: 36/H
| Typ | 36 | 36/S | 36/H | 36NS | 30/K |
|---|---|---|---|---|---|
| Końcówka (M9x1) | końcówka wklęsła 500 | końcówka stożkowa zaokrąglona 500/S | końcówka hydrauliczna 500/H | końcówka stożkowa ostra 500/NS | końcówka stożkowa combi 500/K |
Złącze przyłącza M9x1 — wspólne dla wszystkich typówTyp różni się rodzajem końcówki (smarowniczki) 500 / 500/S / 500/H / 500/NS / 500/K
Dane techniczne
| Norma | zgodna z DIN 1282 B |
|---|---|
| Korpus | stalowy, ocynkowany |
| Rodzaj smaru | smar do NLGI 2 |
| Gwint przyłącza | M 9x1 |
| Pojemność | 300 cm³ (luzem) |
| Ciśnienie robocze | 120–200 bar |
| Dawka smaru | ok. 0,7 cm³ |
| Długość całkowita | 240 mm |
| Wymiary korpusu | Ø30x155 mm |
| Waga | 300 g |
Oznaczanie
Odpowiednie do smarowniczek z główką stożkową, zaokrągloną i wklęsłą.
Przykład zamawiania smarownicy naciskowej, pojemność 300 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 36/S
Opis
Smarownica wg normy AN 476. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: 36/H.
Specyfikacja produktu
| Gwint | 36/H |
|---|---|
| Norma | AN 476 |
| Rodzaj | Smarownica |
| Układ rozmiaru | średnica (mm) |
| Waga | 301 g |
