AN 477karta katalogowa
Smarownica
Wymiary i warunki techniczne wg AN 477
Odmiany końcówek (typ 40)wybrany rozmiar: 40
| Typ | 40 | 40/S | 40/H | 40/NS | 40/K |
|---|---|---|---|---|---|
| Końcówka | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Wszystkie odmiany z gwintem przyłącza M9×1Typ — oznaczenie smarownicy z rodzajem końcówki; w sklepie dostępna odmiana bazowa 40 (końcówka wklęsła 500)
Dane techniczne (typ 40)
| Norma | wg DIN 1282 A |
|---|---|
| Konstrukcja | smarownica naciskowa z rurą teleskopową, korpus poliamidowy |
| Rodzaj smaru | do smaru klasy NLGI 2 |
| Złącze przyłączeniowe | M 9×1 |
| Pojemność | 70 cm³ |
| Ciśnienie robocze | 140 bar |
| Dawka smaru na skok | ok. 0,8–1,2 cm³ |
| Długość całkowita | 240 mm |
| Wymiary korpusu (rurki) Ø×l | 36×100 mm |
| Masa | 100 g |
| Współpracujące smarowniczki | z główką stożkową, zaokrągloną lub wklęsłą |
Oznaczanie
Przykład zamawiania smarownicy naciskowej teleskopowej o pojemności 70 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 40/S

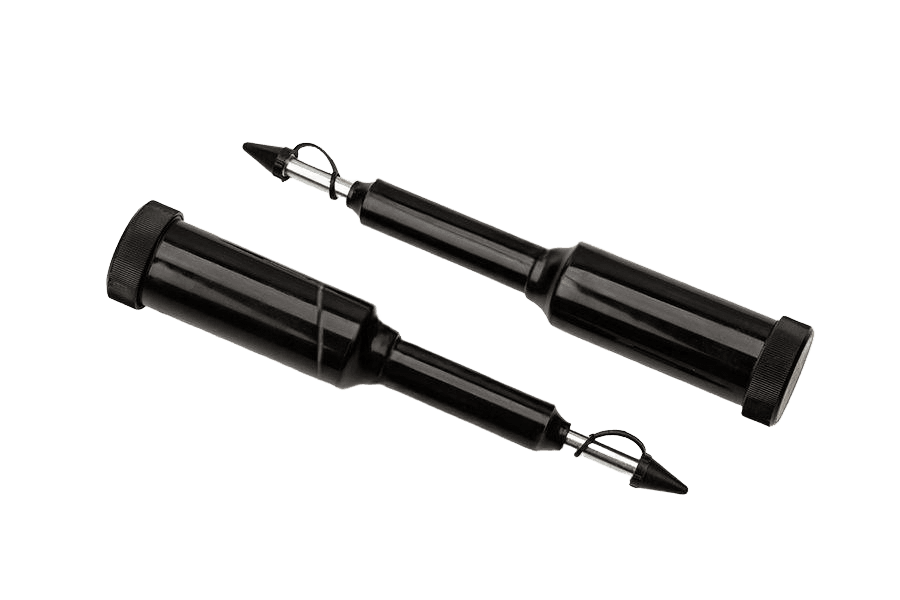

Widok produktu
smarownica naciskowa teleskopowa z rurą teleskopową i wymienną końcówką
Opis
Smarownica wg normy AN 477. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: 40.
Specyfikacja produktu
| Gwint | 40 |
|---|---|
| Norma | AN 477 |
| Rodzaj | Smarownica |
| Odmiana | 40 |
| Waga | 105 g |
