AN 478karta katalogowa
Smarownica
Wymiary i warunki techniczne wg AN 478

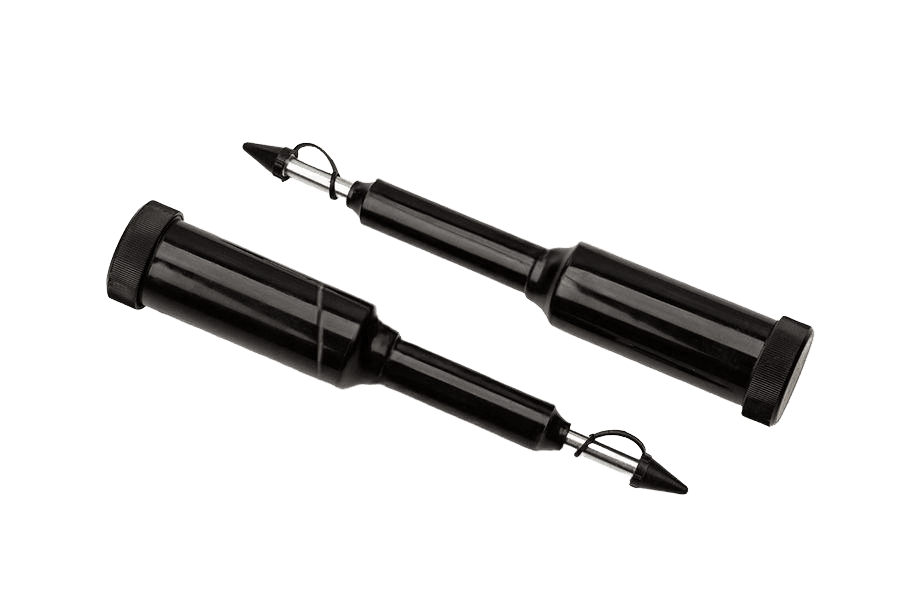

Widok produktu
smarownica naciskowa teleskopowa z rurą teleskopową i wymienną końcówką
Warianty
| Typ | 42 | 42/S | 42/H | 42/NS | 42/K |
|---|---|---|---|---|---|
| Końcówka (M9x1) | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Typ — wariant smarownicy 42 (pojemność 110 cm³) z danym rodzajem końcówkiKońcówka (M9x1) — rodzaj główki smarującej na złączu M9x1
Dane techniczne (typ 42)
| Zgodność | z normą DIN 1282 A |
|---|---|
| Budowa | z rurą teleskopową, korpus poliamidowy |
| Smar | odpowiednia do smaru do klasy NLGI 2 |
| Złącze | M9x1 |
| Pojemność | 110 cm³ |
| Ciśnienie robocze | 180 bar |
| Dawka smaru | ok. 0,8–1,2 cm³ |
| Długość całkowita | 270 mm |
| Wymiary korpusu (rurki) Ø×l | 41×110 mm |
| Waga | 120 g |
| Pasujące smarowniczki | do smarowniczek z główką stożkową, zaokrągloną i wklęsłą |
Oznaczanie
Przykład zamawiania: smarownica naciskowa teleskopowa o pojemności 110 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 42/S
Opis
Smarownica wg normy AN 478. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: 42/S, 42.
Specyfikacja produktu
| Gwint | — |
|---|---|
| Norma | AN 478 |
| Rodzaj | Smarownica |
