AN 480karta katalogowa
Smarownica
Wymiary i warunki techniczne wg AN 480

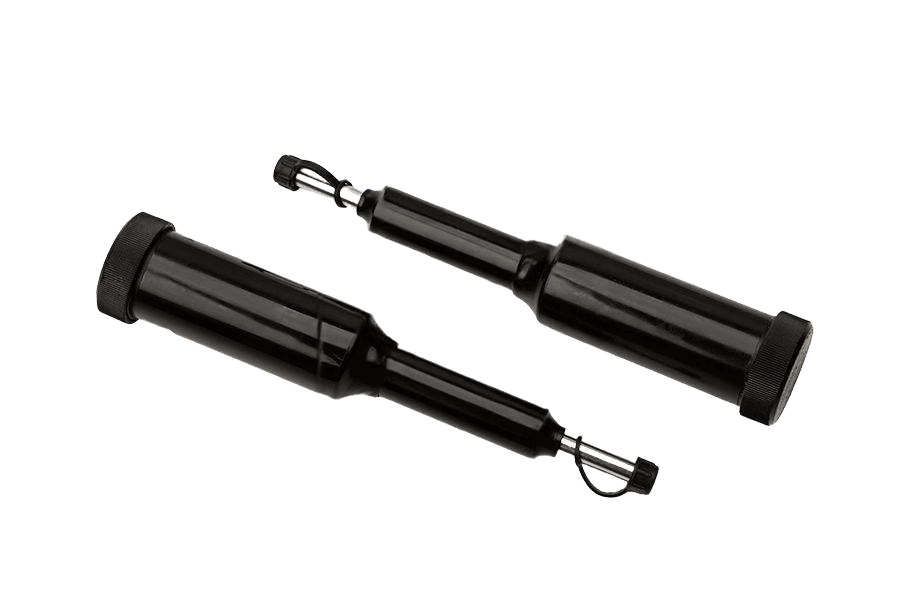

Widok produktu
smarownica naciskowa teleskopowa z rurą teleskopową i wymienną końcówką
Warianty i końcówki (typ 44)wybrany rozmiar: 44
| Typ | 44 | 44/S | 44/H | 44/NS | 44/K |
|---|---|---|---|---|---|
| Końcówka | wklęsła 500 | stożkowa zaokrąglona 500/S | hydrauliczna 500/H | stożkowa ostra 500/NS | stożkowa combi 500/K |
Typ — oznaczenie handlowe; sufiks (/S, /H, /NS, /K) określa rodzaj końcówki (główki) smarowniczki500 / 500S / 500H / 500NS / 500K — oznaczenia końcówekPołączenie (gwint przyłącza): M9×1 dla wszystkich wariantóww sklepie dostępny typ 44 (końcówka wklęsła), pozostałe końcówki na zamówienie
Dane techniczne (typ 44)
| Norma | zgodna z DIN 1282 A |
|---|---|
| Konstrukcja | z rurą teleskopową; korpus poliamidowy |
| Rodzaj smaru | odpowiednia do smaru do klasy NLGI 2 |
| Złącze (gwint przyłącza) | M9×1 |
| Pojemność | 180 cm³ |
| Ciśnienie robocze | 200 bar |
| Dawka smaru (na skok) | ok. 0,8–1,2 cm³ |
| Długość całkowita | 335 mm |
| Wymiary korpusu (rurki) Ø×l | 45 × 135 mm |
| Waga | 150 g |
| Pasuje do smarowniczek z główką | stożkową, zaokrągloną, wklęsłą |
Oznaczanie
Smarownica naciskowa (dźwigniowa) teleskopowa typ 44 — ręczna smarownica z rurą teleskopową i poliamidowym korpusem, zgodna z DIN 1282 A, do smaru do klasy NLGI 2. Wyposażona w wymienną końcówkę na przyłącze M9×1.
Przykład zamawiania smarownicy naciskowej teleskopowej o pojemności 180 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 44/S
Opis
Smarownica wg normy AN 480. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępny asortyment: w rozmiarze 44 mm.
Specyfikacja produktu
| Rozmiar | 44 |
|---|---|
| Norma | AN 480 |
| Rodzaj | Smarownica |
| Własność | 44 |
| Odmiana | 44 |
| Waga | 152 g |
