AN 490karta katalogowa

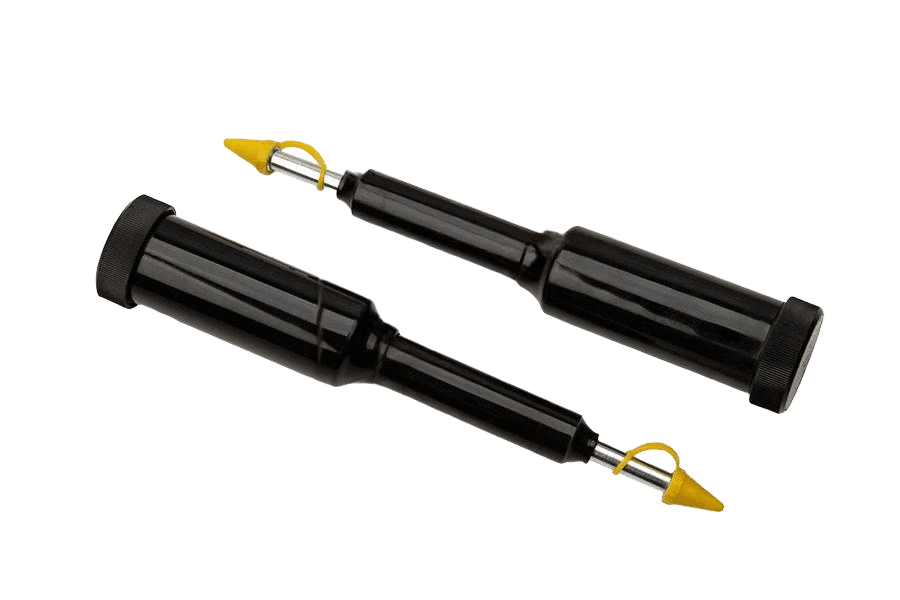

Smarownica
Wymiary i warunki techniczne wg AN 490
Rysunek techniczny
Typy i skład dostawywybrany rozmiar: 43/S
| Typ | 43/S | 43/H |
|---|---|---|
| Skład (końcówka) | końcówka stożkowa zaokrąglona 500/S | końcówka hydrauliczna 500/H |
Dane techniczne
| Norma | wg DIN 1282 A |
|---|---|
| Korpus | poliamidowy |
| Końcówka | stożkowa lub wklęsła |
| Wymiary rurki | Ø 60 × 110 mm |
| Długość całkowita | 270 mm |
| Medium | oleje i smary o wysokiej lepkości |
| Pojemność | 110 cm³ |
| Gwint złącza | M9×1 |
| Ciśnienie robocze | 180 bar |
| Dawka | ok. 0,6 cm³ |
| Waga | 120 g |
Oznaczanie
Przykład zamawiania smarownicy naciskowej do oleju, teleskopowej, o pojemności 110 cm³, z końcówką stożkową zaokrągloną 500/S:
Smarownica 43/S
Przykład zamawiania smarownicy naciskowej do oleju, teleskopowej, o pojemności 110 cm³, z końcówką hydrauliczną 500/H:
Smarownica 43/H
Opis
Smarownica wg normy AN 490. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: 43/S.
Specyfikacja produktu
| Gwint | 43/S |
|---|---|
| Norma | AN 490 |
| Rodzaj | Smarownica |
| Typ | 43/S |
| Waga | 122 g |
