DIN 3402 Akarta katalogowa

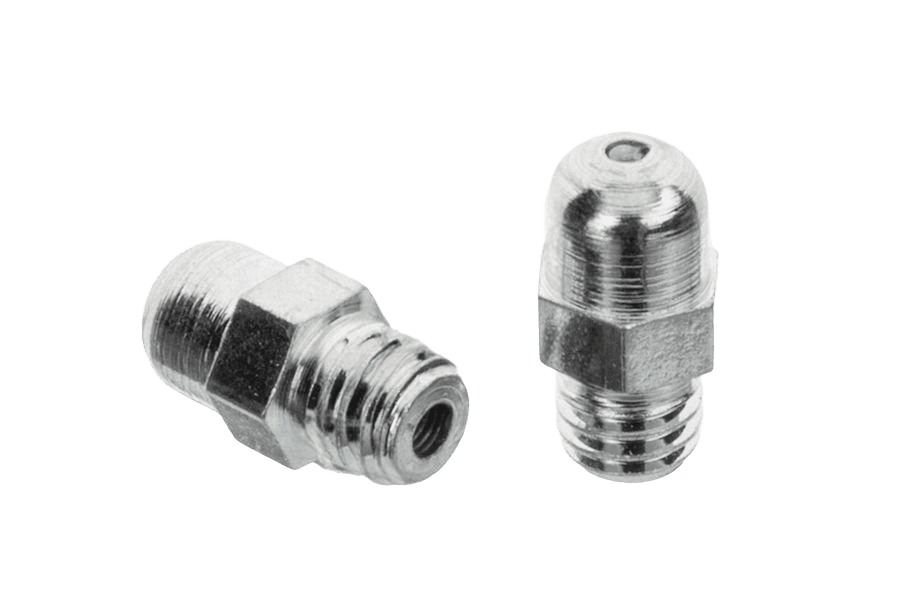

Smarowniczka (180)
Wymiary i warunki techniczne wg DIN 3402 A
Wymiary (mm) — Forma A (proste, 180°)
| Ød1(nom) | M5x0,8 | M6x0,75 | M6x1 | M7x1 | M8x1 | M8x1,25 | M10x1 | M10x1,5 | R1/8, 1/8-28BSP | R1/4, 1/4-19BSP | R3/8, 3/8-19BSP |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 16 | 17,5 |
| b | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6,5 | 8 |
| s | 7 | 7 | 7 | 9 | 9 | 9 | 11 | 11 | 11 | 14 | 17 |
d1 — gwint smarowniczki (oznaczenie nominalne); gwint stożkowyh — wysokość całkowita (z zaokrągloną główką)b — wysokość do sześciokąta (bez zaokrąglonej główki)s — rozmiar klucza (sześciokąt)
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
| Średnica gniazda kulki (stała) | Ø6,5 -0,2 mm, niezależna od rozmiaru gwintu |
Oznaczanie
Przykład oznaczania smarowniczki kulkowej z główką zaokrągloną, prostej (forma A), gwint M6x1, wysokość h = 14 mm, wykonanej ze stali węglowej:
Smarowniczka DIN 3402 – A-M6x1 – 14 – St
Opis
Smarowniczka (180) wg normy DIN 3402 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6x1 do M10x1.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 3402 A |
| Rodzaj | Smarowniczka (180) |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 2101109 |
