DIN 71412 Bkarta katalogowa
Smarowniczka (45)
Wymiary i warunki techniczne wg DIN 71412 B
Wymiary (mm)wybrany rozmiar: M10x1
| d | h | b | k | α | s |
|---|---|---|---|---|---|
| M5x0,8 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x0,75 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M6x0,75 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M6x1,0 | 17,5 | 5,5 | 12,3 | 67° | 9 |
| M6x1,0 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M7x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x0,75 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,0 | 17,5 | 5,5 | 12,3 | 67° | 9 |
| M8x1,0 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M8x1,25 | 20,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,25 | 23,5 | 5,5 | 10,5 | 45° | 9 |
| M8x1,25 | 20,5 | 5,5 | 12,2 | 67° | 9 |
| M10x1,0 | 20,5 | 5,5 | 11 | 45° | 11 |
| M10x1,0 | 25 | 5,5 | 11,5 | 45° | 11 |
| M10x1,0 | 26 | 7 | 11,5 | 45° | 11 |
| M10x1,0 | 47 | 7 | 11 | 45° | 11 |
| M10x1,0 | 25 | 5,5 | 11,5 | 67° | 11 |
| M10x1,25 | 25 | 5,5 | 11,5 | 45° | 11 |
| M10x1,5 | 25 | 5,5 | 11,5 | 45° | 11 |
| M12x1,0 | 22,5 | 6,5 | 12 | 45° | 14 |
| M12x1,5 | 22,5 | 6,5 | 12 | 45° | 14 |
| M12x1,75 | 22,5 | 6,5 | 12 | 45° | 14 |
| M14x1,5 | 22,5 | 6,5 | 12 | 45° | 14 |
| M16x1,5 | 25,5 | 7 | 13,5 | 45° | 17 |
| R 1/8 | 20,5 | 5,5 | 11 | 45° | 11 |
| R 1/8 | 25 | 5,5 | 11,5 | 45° | 11 |
| R 1/8 | 28,5 | 9 | 11,5 | 45° | 11 |
| R 1/8 | 36 | 5,5 | 11 | 45° | 11 |
| R 1/8 | 25 | 5,5 | 11,5 | 67° | 11 |
| R 1/4 | 22,5 | 6,5 | 12 | 45° | 11 |
| R 3/8 | 25,5 | 7 | 13,5 | 45° | 17 |
d — gwint stożkowy smarowniczki (oznaczenie nominalne)h — wysokość całkowitab — wysokość części sześciokątnej (pod klucz)k — długość króćca (części nachylonej pod kątem α)α — kąt nachylenia główki (45° lub 67°)s — rozmiar klucza; napęd sześciokątny (⬡) lub kwadratowy (□) zależnie od wykonaniaR 1/8, R 1/4, R 3/8 — gwint rurowy stożkowy (odpowiedniki: 1/8-28, 1/4-19, 3/8-19 BSP)Ta sama średnica gwintu może występować w kilku wykonaniach (różne długości oraz kąt 45° i 67°) — każde ma osobny wiersz.
Materiał / powłoka
| Materiał | stal, klasa własności mechanicznych 5.8 wg ISO 898-1 |
|---|---|
| Powierzchnia | utwardzana wg DIN 50133, twardość min. 550 HV |
| Głębokość hartowania | 0,08–0,15 mm |
| Powłoka galwaniczna | wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
Oznaczanie
Smarowniczki kulkowe przeznaczone są do smarowania za pomocą smarownic ręcznych oraz mechanicznych. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowe smarowanie trudno dostępnych punktów smarowych.
Przykład oznaczania smarowniczki kulkowej z gwintem M8x1, wersja kątowa 45°, forma B, wykonanej ze stali węglowej:
Smarowniczka DIN 71412 – B - 45° - M8x1 – St
Norma powiązana: PN 86003.
Opis

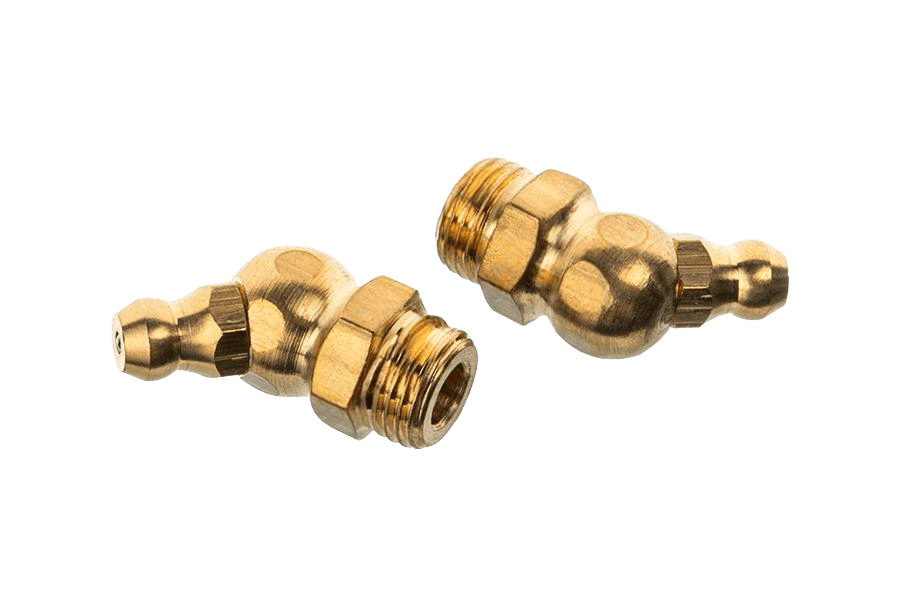

Smarowniczka (45) wg normy DIN 71412 B, w wykonaniu Mosiądz (ms).
Dostępny asortyment: w rozmiarze M10x1. W ofercie również w wykonaniu ocynkowanym, Stal nierdzewna A1 (A1) i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | M10x1 |
|---|---|
| Norma | DIN 71412 B |
| Rodzaj | Smarowniczka (45) |
| Klasa / materiał | Mosiądz (ms) |
| Układ rozmiaru | calowy / rurowy |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 320 g |
| Waga 1 szt | 12,8 g |
