DIN 71412 Ckarta katalogowa
Smarowniczka (90)
Wymiary i warunki techniczne wg DIN 71412 C
Wymiary (mm) — gwinty metryczne i rurowe (R / BSP)
| Ød(nom) | M5x0,8 | M6x0,75 | M6x1 | M7x1,0 | M8x0,75 | M8x1 | M8x1,25 | M10x1 | M10x1,25 | M10x1,5 | M12x1 | M12x1,5 | M12x1,75 | M14x1,5 | M14x2,0 | R 1/8 | R 1/4 | R3/8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 18 | 22 | 22 | 22 | 22 | 22 | 20 | 22 | 20 |
| b | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 5,5 | 6,5 | 7 |
| k | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 14 | 15 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 19 |
| α | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| s | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | 14 | 11 | 11 | 17 |
d — gwint smarowniczki (oznaczenie nominalne); gwint stożkowyh — wysokość całkowitab — wysokość części sześciokątnej (do główki)k — wysięg główki kulkowej (wymiar poziomy)α — kąt odgięcia główkis — rozmiar kluczaDostępne z gniazdem 6-kątnym (standard) oraz 4-kątnym; wersja 4-kątna ma k większe o ok. 1 mm.M10x1 oraz R 1/8 dostępne także w wykonaniu wydłużonym h = 42 mm (b = 7, k = 15).R 1/8 = 1/8-28 BSP; R 1/4 = 1/4-19 BSP; R 3/8 = 3/8-19 BSP (oznaczenia równoważne wg PDF).
Wymiary (mm) — gwinty calowe (UNF / NPT / BSF / BSW)
| Ød(nom) | 1/8-27 NPT | 1/4-18 NPT | 1/4-26 BSF | 1/4"-28UNF | 1/4-BSW | 5/16-22 BSF | 5/16-24 UNF | 5/16-BSW | 3/8-18 NPT | 3/8-BSF | 3/8-24 UNF | 3/8-BSW | 1/2-20 UNF |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 18 | 22 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 22 |
| b | 5,5 | 6,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 7 | 5,5 | 5,5 | 5,5 | 6,5 |
| k | 15 | 14 | 13 | 13 | 13 | 13 | 13 | 13 | 19 | 14 | 14 | 14 | 14 |
| α | 90° | 90° | 90° | 90° | 45° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| s | 11 | 14 | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 11 |
d — gwint smarowniczki (oznaczenie nominalne); gwint stożkowy dla wykonań NPT/PTFh — wysokość całkowitab — wysokość części sześciokątnej (do główki)k — wysięg główki kulkowej (wymiar poziomy)α — kąt odgięcia główkis — rozmiar kluczaGwinty calowe (UNF/UNC, NPT/PTF, BSF, BSW) — wykonania eksportowe.1/4-BSW w wykonaniu kątowym 45° (pozostałe pozycje 90°).
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal o klasie własności mechanicznych 5.8 wg ISO 898-1 |
|---|---|
| Twardość powierzchni | min. 550 HV wg DIN 50133; głębokość hartowania 0,08–0,15 mm |
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
Oznaczanie
Przykład oznaczania smarowniczki kulkowej ciśnieniowej z główką stożkową, kątowej 90° forma C, gwint M8x1, wykonanej ze stali węglowej:
Smarowniczka DIN 71412 – C- 90° - M8x1 – St
Norma powiązana: PN 86003.
Opis

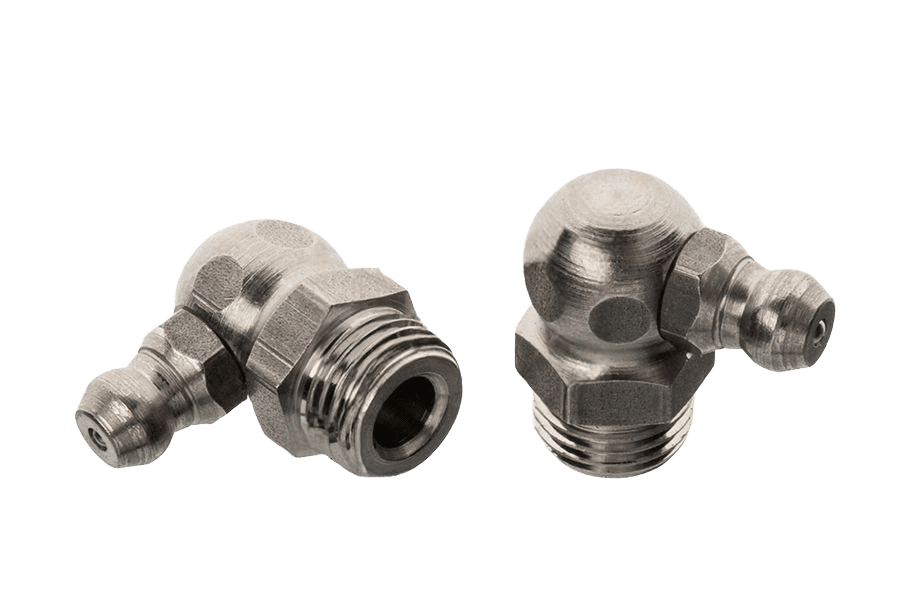

Smarowniczka (90) wg normy DIN 71412 C, w wykonaniu Stal nierdzewna A1 (A1).
Dostępny asortyment: w rozmiarach od R 1/4 do M10x1. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 71412 C |
| Rodzaj | Smarowniczka (90) |
| Klasa / materiał | Stal nierdzewna A1 (A1) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 1321109 |
