AN 282karta katalogowa
Smarowniczka bagnetowa
Wymiary i warunki techniczne wg AN 282
Wymiary (mm)
| d(nom) | M16x1,5 | R1/8 | R1/4 | R3/8 | 1/8-27NPT/PTF | 1/4-18NPT/PTF |
|---|---|---|---|---|---|---|
| h | 25 | 24 | 25 | 25 | 24 | 25 |
| b | 6,5 | 5,5 | 6,5 | 6,5 | 5,5 | 6,5 |
| s | 17 | 11 | 14 | 17 | 11 | 14 |
d — oznaczenie gwintu smarowniczki; wszystkie gwinty w tabeli są gwintami stożkowymiR1/8 = 1/8-28 BSP, R1/4 = 1/4-19 BSP, R3/8 = 3/8-19 BSP — oznaczenia równoważne (calowy gwint rurowy Withwortha)NPT/PTF — amerykański stożkowy gwint rurowy; inny profil niż BSP, nie jest zamiennikiemh — wysokość całkowita smarowniczkib — wysokość do sześciokąta (bez główki kulkowej)s — rozmiar klucza (sześciokąt)
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | powłoki galwaniczne wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), mosiądz — dostępne dla wybranych rozmiarów |
Oznaczanie
Opis
Szczególnie silne i niezawodne połączenie z główką smarowniczki zostało osiągnięte dzięki zaczepowi bagnetowemu. Konstrukcja zapewnia również duży wypływ smaru. Przeznaczona szczególnie do przemysłu ciężkiego, np. przemysłu stoczniowego.
Przykład oznaczenia smarowniczki kulkowej bagnetowej, gwint M16x1,5, wykonanej ze stali węglowej:
Smarowniczka AN 282 - M16x1,5 - St.
Opis

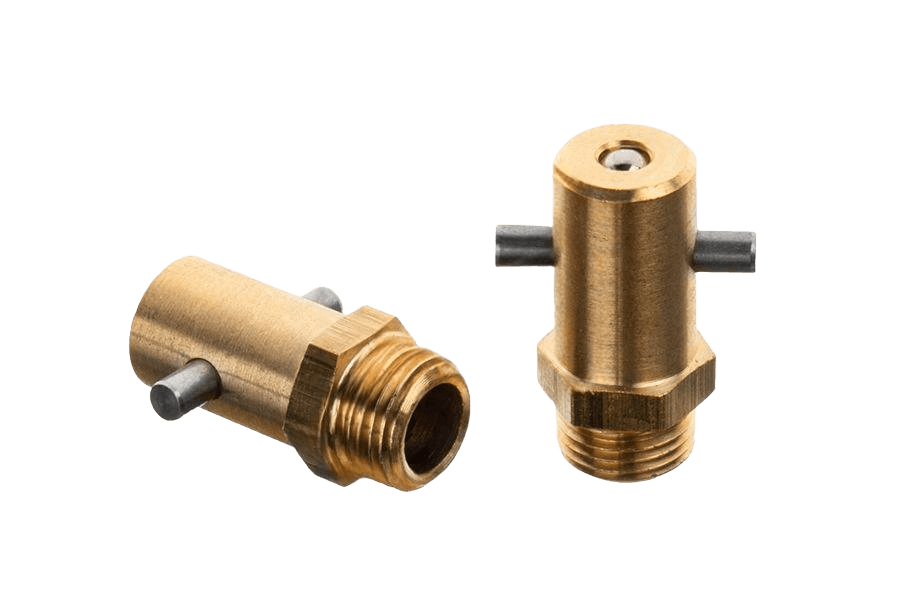

Smarowniczka bagnetowa ms AN 282, w wykonaniu Mosiądz (ms).
Dostępny asortyment: w rozmiarach od R 1/4 do R 1/8.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 282 |
| Rodzaj | Smarowniczka bagnetowa |
| Klasa / materiał | Mosiądz (ms) |
| Układ rozmiaru | calowy / rurowy |
| Napęd | 9156416 |
