DIN 3405 Akarta katalogowa

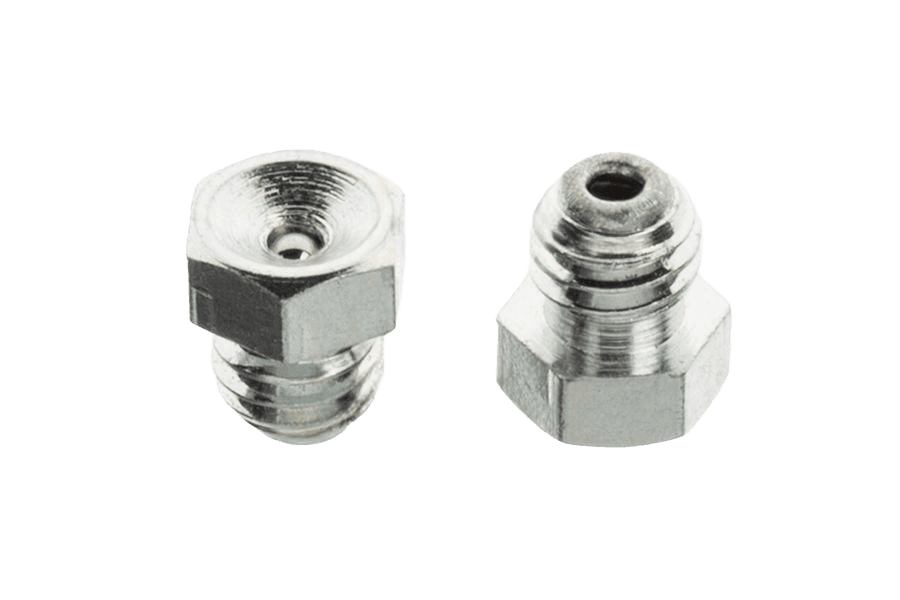

Smarowniczka lejkowa (180)
Wymiary i warunki techniczne wg DIN 3405 A
Wymiary (mm) — Forma A
| Ød1(nom) | M5x0,8 | M6x0,75 | M6x1 | M8x1 | M8x1,25 | M10x1 | M10x1,5 | M12x1,5 | G1/8, 1/8-28BSPP | G1/4, 1/4-19BSPP | G3/8, 3/8-19BSPP | 1/4-28NF, UNF, SAE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 9 | 9 | 9 | 9,5 | 9,5 | 9,5 | 9,5 | 14 | 9,5 | 14 | 14 | 9 |
| b | 6 | 6 | 6 | 6,5 | 6,5 | 6,5 | 6,5 | 9,5 | 6,5 | 9,5 | 9,5 | 6 |
| s | 7 | 7 | 7 | 9 | 9 | 11 | 11 | 14 | 11 | 14 | 17 | 7 |
d1 — gwint smarowniczki (oznaczenie nominalne); w Formie A gwint cylindrycznyh — wysokość całkowita (z zaokrągloną główką)b — wysokość do sześciokąta (bez zaokrąglonej główki)s — rozmiar klucza (sześciokąt)
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), mosiądz — dostępne dla wybranych rozmiarów (patrz tabela wymiarów) |
Oznaczanie
Przykład oznaczania smarowniczki kulkowej z główką zaokrągloną, prosta (forma A), gwint M6x1, wykonanej ze stali węglowej:
Smarowniczka DIN 3405 – A - M6x1 - St
Opis
Smarowniczka lejkowa (180) wg normy DIN 3405 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 1/4-UNF do M10x1,5. W ofercie również w wykonaniu Stal nierdzewna A1 (A1).
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 3405 A |
| Rodzaj | Smarowniczka lejkowa (180) |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 3101127 |
