DIN 3405 Ckarta katalogowa
Smarowniczka lejkowa (90)
Wymiary i warunki techniczne wg DIN 3405 C
Wymiary (mm) — Forma C
| Ød(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | R1/8, 1/8-28BSP |
|---|---|---|---|---|---|
| h | 18 | 18 | 18 | 18 | 18 |
| b | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| s | 9 | 9 | 9 | 11 | 11 |
d — gwint smarowniczki (oznaczenie nominalne); w Formie C gwint stożkowyh — wysokość całkowitab — wysokość do sześciokąta osadzenias — rozmiar klucza (klucz czworokątny, nie sześciokątny)
Materiał / powłoka
| Materiał | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka | galwaniczna wg DIN 267-9: A3F |
Oznaczanie
Przykład oznaczania smarowniczki kulkowej z główką zaokrągloną, forma C, gwint M6x1, wykonanej ze stali węglowej:
Smarowniczka DIN 3405 – C - M6x1 - St
Opis

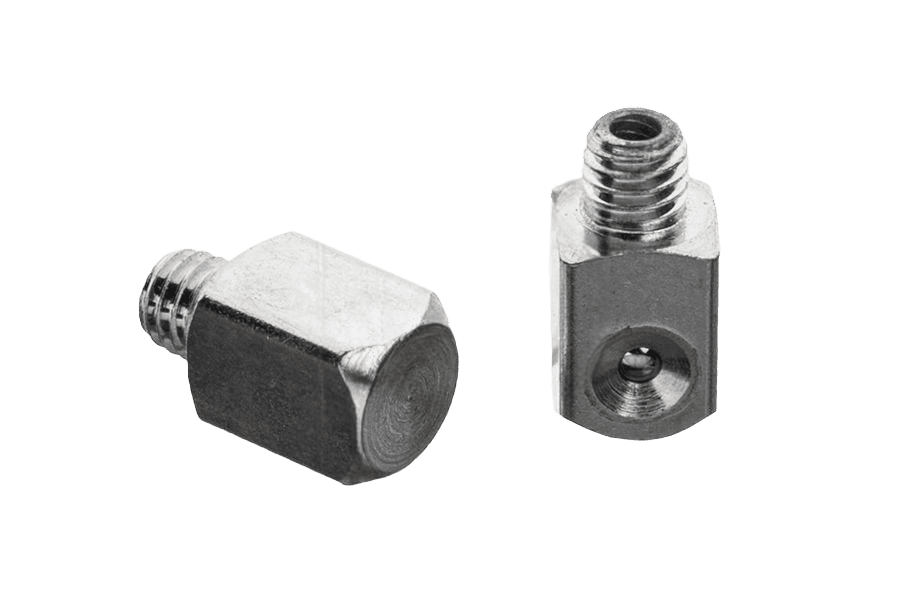

Smarowniczka lejkowa (90) oc.B DIN 3405 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6x1 do M10x1.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 3405 C |
| Rodzaj | Smarowniczka lejkowa (90) |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 3304709 |
