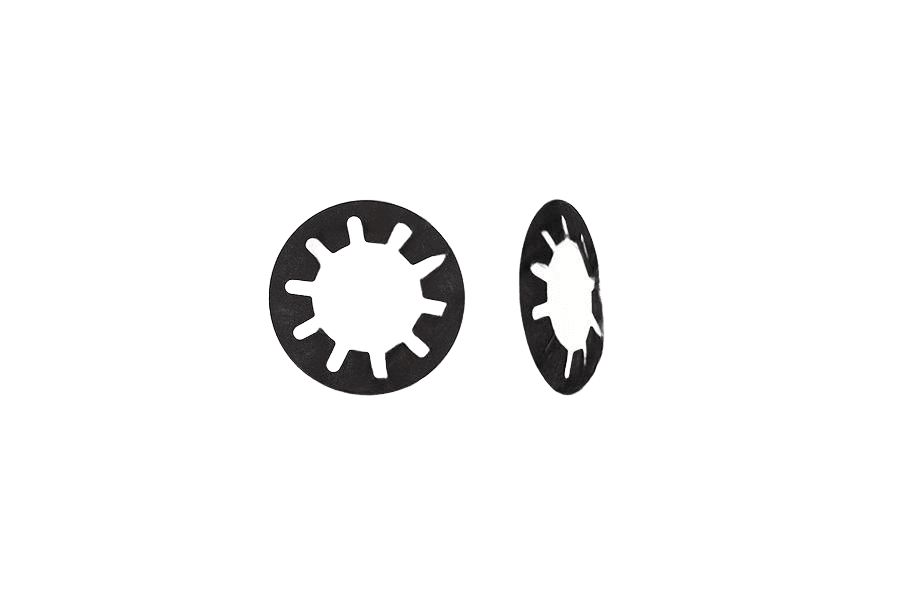

Name: Sprężyna łoż. K Schnorr fosfatowane AN 120
Availability: InStock

AN 120karta katalogowa

Sprężyna łoż. K

Wymiary i warunki techniczne wg AN 120

Symbole

De	średnica zewnętrzna sprężyny [mm]
Di	średnica wewnętrzna sprężyny [mm]
t	grubość sprężyny [mm]
l0	wysokość swobodna sprężyny, bez obciążenia [mm]
h0	wysokość stożka sprężyny nieobciążonej, h0 = l0 − t [mm]
h0/t	stosunek wysokości stożka do grubości blachy [-]
s	ugięcie sprężyny przy sile F, s = 0,75·h0 [mm]
F	siła sprężyny przy ugięciu s [N]
Typ łożyska	oznaczenia łożysk kulkowych, do osadzenia których dobrana jest dana sprężyna (dla jednego rozmiaru może pasować kilka alternatywnych typów)
Dz	nominalna średnica zewnętrzna pasującego łożyska kulkowego [mm]
Dw1, Dw2, Dw3	nominalne średnice wewnętrzne (otwory) alternatywnych typów łożysk pasujących do tego samego gniazda sprężyny — kolejne kolumny odpowiadają zwykle innej serii łożysk (60xx/62xx/63xx); „-” = brak danego wariantu dla tego rozmiaru

Wymiary i dobór łożyska (mm) — De 9,8–61,5 mm

De × Di × t (mm)	9,8×6,2×0,2	12,8×7,2×0,25	15,8×8,2×0,25	18,8×9,2×0,3	18,8×10,2×0,35	21,8×12,3×0,35	23,7×14,3×0,4	25,7×14,3×0,4	27,7×17,3×0,4	29,7×17,4×0,4	31,7×20,4×0,4	34,6×20,4×0,4	34,6×22,4×0,5	36,6×20,4×0,5	39,6×25,5×0,5	41,6×25,5×0,5	46,5×30,5×0,6	51,5×35,5×0,6	54,5×40,5×0,6	61,5×40,5×0,7
l0	0,4	0,5	0,55	0,65	0,7	0,75	0,9	0,9	1	1,1	1,1	1,1	1,2	1,3	1,3	1,4	1,5	1,5	1,5	1,8
h0	0,20	0,25	0,30	0,35	0,35	0,40	0,50	0,50	0,60	0,70	0,70	0,70	0,70	0,80	0,80	0,90	0,90	0,90	0,90	1,10
h0/t	1,00	1,00	1,20	1,17	1,00	1,14	1,25	1,25	1,50	1,75	1,75	1,75	1,40	1,60	1,60	1,80	1,50	1,50	1,50	1,57
s	0,15	0,19	0,23	0,26	0,26	0,30	0,38	0,38	0,45	0,53	0,53	0,53	0,53	0,60	0,60	0,68	0,68	0,68	0,68	0,83
F	23	29	23	31	51	46	81	63	80	83	81	61	118	110	110	113	153	135	141	176
Typ łożyska	623(EL3)	624(EL4)	625(EL5) 634(R4)	626(EL6) 635(R5)	607(EL7)	608(EL8) 627(R7)	609(EL9)	6000 629(R9)	6001	6200	6002 6201	6300	6003 6202	6301	6203	6004 6302	6005 6204 6303	6205 6304	6006	6007 6206 6305
Dz	10	13	16	16	19	22	24	26	28	30	32	35	35	37	40	42	47	52	55	62
Dw1	3	4	5	6	7	8	9	10	12		15		17			20	25		30	35
Dw2			4	5		7		9		10	12		15		17		20	25		30
Dw3												10		12		15	17	20		25

„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)

Wymiary i dobór łożyska (mm) — De 67,5–159 mm

De × Di × t (mm)	67,5×50,5×0,7	71,5×45,5×0,7	71,5×50,5×0,7	74,5×55,5×0,8	79,5×50,5×0,8	79,5×55,5×0,8	84,5×60,5×0,9	89,5×60,5×0,9	89,5×65,5×0,9	94,5×75,5×1	99×65,5×1	99×70,5×1	109×70,5×1,25	109×75,5×1,25	114×90,5×1,25	119×75,5×1,25	119×85,5×1,25	124×90,5×1,25	129×85,5×1,25	129×95,5×1,25	139×90,5×1,25	139×101×1,25	149×95,5×1,5	149×106×1,5	159×101×1,5	159×111×1,5
l0	1,7	2,1	2,1	1,9	2,3	2,3	2,5	2,5		2,2	2,6	2,6	2,7	2,7	2,45	2,8	2,8	3	3,2	3,2	3,25	3,25	3,2	3,2	3,5	3,5
h0	1,00	1,40	1,40	1,10	1,50	1,50	1,60	1,60	1,60	1,20	1,60	1,60	1,45	1,45	1,20	1,55	1,55	1,75	1,95	1,95	2,00	2,00	1,70	1,70	2,00	2,00
h0/t	1,43	2,00	2,00	1,38	1,88	1,88	1,78	1,78	1,78	1,20	1,60	1,60	1,16	1,16	0,96	1,24	1,24	1,40	1,56	1,56	1,60	1,60	1,13	1,13	1,33	1,33
s	0,75	1,05	1,05	0,83	1,13	1,13	1,20	1,20	1,20	0,90	1,20	1,20	1,09	1,09	0,90	1,16	1,16	1,31	1,46	1,46	1,50	1,50	1,28	1,28	1,50	1,50
F	161	185	218	211	228	263	359	288	335	325	292	332	357	398	398	320	393	445	405	500	354	429	379	450	412	477
Typ łożyska	6008	6306	6207	6009	6307	6010 6208	6209	6308	6011 6210	6012	6309	6013 6211	6310	6014 6212	6015	6311	6213	6016 6214	6312	6017 6215	6313	6018 6216	6314	6020 6217	6315	6021 6218
Dz	68	72	72	75	80	80	85	90	90	95	100	100	110	110	115	120	120	125	130	130	140	140	150	150	160	160
Dw1	40			45		50			55	60		65		70	75			80		85		90		100		105
Dw2			35			40	45		50			55		60			65	70		75		80		85		90
Dw3		30			35			40			45		50			55			60		65		70		75

„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)l0 dla 89,5×65,5×0,9 („—”) — w PDF wydrukowane niekompletnie jako „2,” (potwierdzone w warstwie tekstowej dokumentu); prawdopodobnie 2,5 (l0 = h0 + t = 1,60 + 0,9, zgodnie ze wzorem i z identycznym wierszem h0=1,60/t=0,9 przy De=84,5 i De=89,5×60,5, gdzie l0=2,5 jest wydrukowane w pełni)

Wymiary i dobór łożyska (mm) — De 169–358 mm

De × Di × t (mm)	169×111×1,5	169×121×1,5	179×121×2	179×126×2	189×121×2	189×131×2	198×131×2	198×141×2	213×151×2,25	223×161×2,25	228×161×2,25	238×161×2,25	248×171×2,5	258×171×2,5	268×181×2,5	278×181×2,5	288×191×2,75	298×191×2,75	308×202×3	318×212×3	338×232×3	358×242×3
l0	3,8	3,8	4,2	4,2	4,3	4,3	4,5	4,5	4,5	4,6	4,95	5,25	5	5,5	5,7	6	5,75	6,35	6,1	6,2	6,6	7
h0	2,30	2,30	2,20	2,20	2,30	2,30	2,50	2,50	2,25	2,35	2,70	3,00	2,50	3,00	3,20	3,50	3,00	3,60	3,10	3,20	3,60	4,00
h0/t	1,53	1,53	1,10	1,10	1,15	1,15	1,25	1,25	1,00	1,04	1,20	1,33	1,00	1,20	1,28	1,40	1,09	1,31	1,03	1,07	1,20	1,33
s	1,73	1,73	1,65	1,65	1,73	1,73	1,88	1,88	1,69	1,76	2,03	2,25	1,88	2,25	2,40	2,63	2,25	2,70	2,33	2,40	2,70	3,00
F	470	546	864	928	759	858	812	923	941	942	1036	1021	1005	1106	1155	1155	1145	1307	1300	1302	1415	1424
Typ łożyska	6316	6022 6219	6317	6024 6220	6318	6221	6319	6026 6222	6224 6320	6030 6321	6226	6032 6322	6228	6034 6324	6230	6036 6326	6038 6232	6328	6040 6234	6236 6330	6044 6238 6332	6048 6240 6334
Dz	170	170	180	180	190	190	200	200	215	225	230	240	250	260	270	280	290	300	310	320	340	360
Dw1		110		120				130		150		160		170		180	190		200		220	240
Dw2		95		100				110	120		130		140		150		160		170	180	190	200
Dw3	80		85		90		95		100	105		110		120		130		140		150	160	170

„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)Dw2 dla 189×131×2 / łożyska 6221 („—”) — PDF drukuje „10”, co łamie rosnący ciąg w tej kolumnie (95, 100, 10, 110) i nie zgadza się z rzeczywistą średnicą otworu łożyska 6221 (105 mm wg katalogów łożyskowych); potwierdzone w warstwie tekstowej dokumentu jako literalne „10” — pominięte zamiast zgadywania.

Oznaczanie

Przykład oznaczania: sprężyny talerzowej o średnicy zewnętrznej De = 41,6 mm, średnicy wewnętrznej Di = 25,5 mm, grubości t = 0,56 mm:

Sprężyna talerzowa AN 120 -41,6x25,5x0,56.

Opis

Sprężyna łoż. K wg normy AN 120.

Dostępne warianty: 12,8x7,2x0,25, 27,7x17,3x0,4, 71,5x50,5x0,7, 109x70,5x1,25, 159x111,0x1,5, 179x126,0x2.

Specyfikacja produktu

Średnica zewnętrzna	—
Norma	AN 120
Rodzaj	Sprężyna łoż. K
Pokrycie	Fosfatowane
Własność	Schnorr
Odmiana	Schnorr
