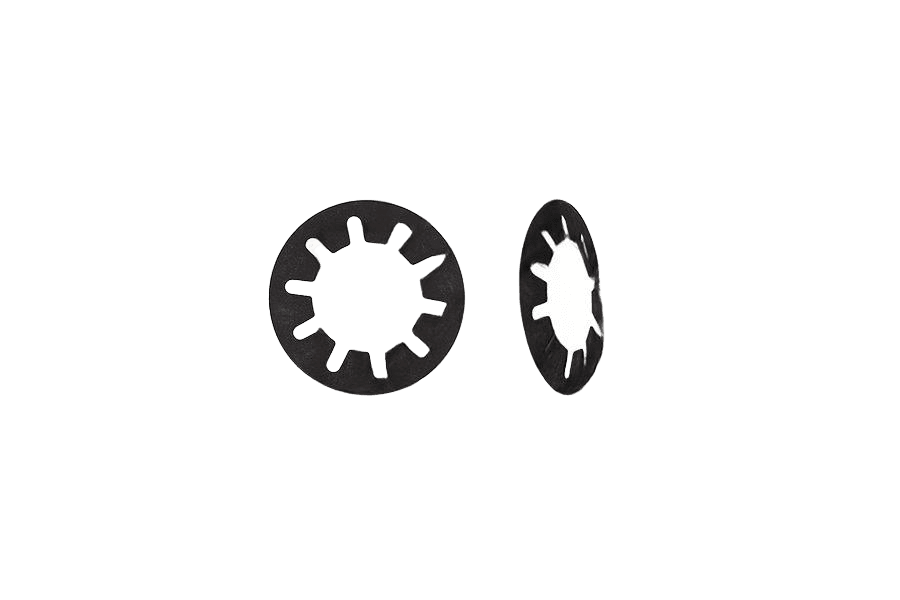

Name: Sprężyna łoż. K ząb. Schnorr fosfatowane AN 121
Availability: InStock

AN 121karta katalogowa

Sprężyna łoż. K ząb.

Wymiary i warunki techniczne wg AN 121

Symbole

De	średnica zewnętrzna sprężyny [mm]
Di	średnica wewnętrzna sprężyny (ząbkowanej) [mm]
t	grubość sprężyny [mm]
l0	wysokość swobodna sprężyny, bez obciążenia [mm]
h0	wysokość stożka sprężyny nieobciążonej, h0 = l0 − t [mm]
h0/t	stosunek wysokości stożka do grubości blachy [-]
s	ugięcie sprężyny przy sile F, s = 0,75·h0 [mm]
F	siła sprężyny przy ugięciu s [N]
Typ łożyska	oznaczenia łożysk kulkowych, do osadzenia których dobrana jest dana sprężyna (dla jednego rozmiaru może pasować kilka alternatywnych typów)
Dz	nominalna średnica zewnętrzna pasującego łożyska kulkowego [mm]
Dw1, Dw2, Dw3	nominalne średnice wewnętrzne (otwory) alternatywnych typów łożysk pasujących do tego samego gniazda sprężyny — kolejne kolumny odpowiadają zwykle innej serii łożysk; „-” = brak danego wariantu dla tego rozmiaru

Wymiary i dobór łożyska (mm) — De 9,8–61,5 mm

De × Di × t (mm)	9,8×6,2×0,15	12,8×7,2×0,2	15,8×8,2×0,25	18,8×9,2×0,25	18,8×10,2×0,25	21,8×12,3×0,25	23,7×14,3×0,3	25,7×14,3×0,3	27,7×17,3×0,35	29,7×17,4×0,35	31,7×20,4×0,35	34,6×20,4×0,40	34,6×22,4×0,35	36,6×20,4×0,4	39,6×25,5×0,4	41,6×25,5×0,45	46,5×30,5×0,45	51,5×35,5×0,45	54,5×40,5×0,45	61,5×40,5×0,55
l0	0,6	0,65	0,75	1	1,05	1,25	1,3	1,4	1,45	1,55	1,55	1,65	1,55	1,9	1,9	2,05	2,05	2,1	2,15	2,55
h0	0,45	0,45	0,50	0,75	0,80	1,00	1,00	1,10	1,10	1,20	1,20	1,30	1,20	1,50	1,50	1,60	1,60	1,65	1,70	2,00
h0/t	1,00	0,92	0,74	0,97	1,15	1,47	1,21	1,19	1,03	1,30	1,30	1,10	1,18	1,44	1,22	1,13	1,11	1,26	1,75	1,21
s	0,35	0,35	0,40	0,55	0,60	0,75	0,75	0,80	0,80	0,90	0,90	1,00	0,90	1,10	1,10	1,20	1,20	1,25	1,30	1,50
F	13	18	20	20	24	24	25	28	31	32	33	32	32	35	37	39	44	47	53	54
Typ łożyska	623(EL3)	624(EL4)	625(EL5) 634(ER4)	626(EL6) 635(ER5)	607(EL7)	608(EL8) 627(R7)	609(EL9)	6000 629(R9)	6001	6200	6002 6201	6300	6003 6202	6301	6203	6004 6302	6005 6204 6303	6205 6304	6006	6007 6206 6305
Dz	10	13	16	16	19	22	24	26	28	30	32	35	35	37	40	42	47	52	55	62
Dw1	3	4	5	6	7	8	9	10	12		15		17			20	25		30	35
Dw2			4	5		7		9		10	12		15		17		20	25		30
Dw3												10		12		15	17	20		25

„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)De=25,7: oryginał drukuje Dw3 jako podwójny myślnik „--” — potraktowano jak zwykłe „-” (brak wariantu), bez zmiany znaczenia

Wymiary i dobór łożyska (mm) — De 67,5–94,5 mm

De × Di × t (mm)	67,5×50,5×0,5	71,5×45,5×0,6	71,5×50,5×0,6	74,5×55,5×0,6	79,5×50,5×0,7	79,5×55,5×0,7	84,5×60,5×0,75	89,5×60,5×0,8	89,5×65,5×0,8	94,5×75,5×0,8
l0	2,6	2,9	2,9	2,9	3,1	2,9	3,15	3,3	3,4	3,45
h0	2,10	2,30	2,30	2,30	2,40	2,20	2,40	2,50	2,60	2,65
h0/t	1,36	1,47	1,83	1,31	1,36	1,51	0,87	1,08	1,35	1,39
s	1,60	1,70	1,70	1,70	1,80	1,65	1,80	1,90	1,95	2,00
F	78	74	127	91	83	127	78	104	189	206
Typ łożyska	6008	6306	6207	6009	6307	6010 6208	6209	6308	6011 6210	6012
Dz	68	72	72	75	80	80	85	90	90	95
Dw1	40			45		50			55	60
Dw2			35			40	45		50
Dw3		30			35			40

„-” w wierszach Dw1–Dw3 — brak danego wariantu łożyska dla tego rozmiaru (zapis oryginału)

Oznaczanie

Przykład oznaczania sprężyny talerzowej o średnicy zewnętrznej De = 41,6 mm, średnicy wewnętrznej Di = 25,5 mm, grubości t = 0,45 mm:

Sprężyna talerzowa AN 121 -41,6x25,5x0,45.

Opis

Sprężyna łoż. K ząb. Schnorr fosfatowane AN 121.

Dostępne warianty: 9,8x6,2x0,15, 12,8x7,2x0,2, 25,7x14,3x0,3, 27,7x17,3x0,35, 79,5x55,5x0,7.

Specyfikacja produktu

Średnica zewnętrzna	—
Średnica wewnętrzna	—
Norma	AN 121
Rodzaj	Sprężyna łoż. K ząb.
Pokrycie	Fosfatowane
Własność	Schnorr
Odmiana	Schnorr

Średnica zewnętrzna → Średnica wewnętrzna ↓	9,8	12,8	25,7	27,7	79,5
6,2		—	—	—	—
7,2	—		—	—	—
14,3	—	—		—	—
17,3	—	—	—		—
55,5	—	—	—	—
