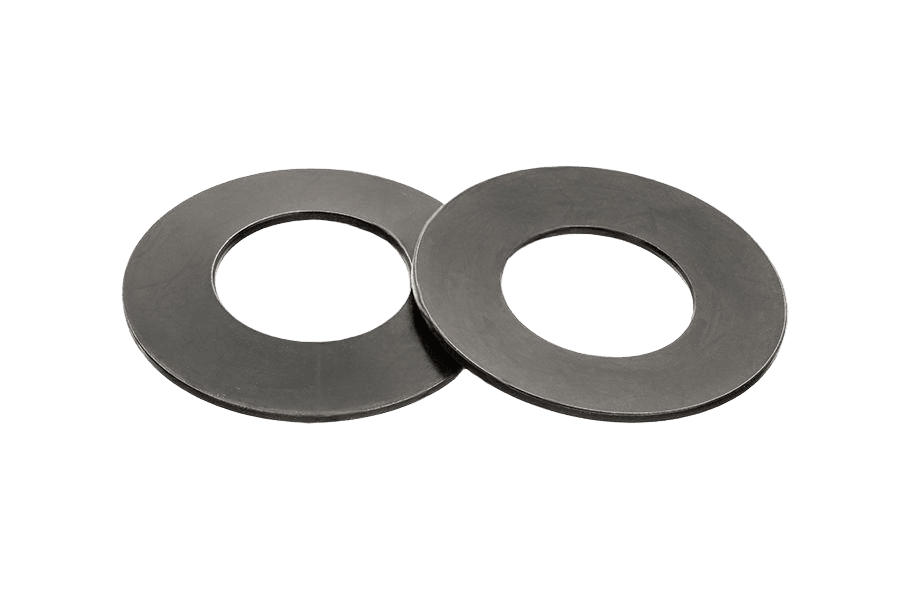

Name: Sprężyna tal. fosfatowane DIN 2093
Availability: InStock

DIN 2093karta katalogowa

Sprężyna tal.

Wymiary i warunki techniczne wg DIN 2093

Symbole

De	średnica zewnętrzna [mm]
Di	średnica wewnętrzna [mm]
t	grubość sprężyny [mm]
t′	grubość zredukowana dla sprężyn z płaską powierzchnią kontaktową (grupa 3) [mm]
F	obciążenie pojedynczej sprężyny [N]
l₀	wysokość sprężyny bez obciążenia [mm]
s	ugięcie sprężyny [mm]
h₀	wysokość stożka dla pojedynczej nieobciążonej sprężyny (h₀ = l₀ − t)

Podział na grupy

Grupa 1

Grubość t (t′)	< 1,25 mm
Sprężyny z płaską powierzchnią kontaktową	Nie

Grupa 2

Grubość t (t′)	1,25 ≤ t ≤ 6 mm
Sprężyny z płaską powierzchnią kontaktową	Nie

Grupa 3

Grubość t (t′)	> 6 do 14 mm
Sprężyny z płaską powierzchnią kontaktową	Tak

Szeregi sprężyn (stosunek h₀/t)

Szereg A	h₀/t ≈ 0,40
Szereg B	h₀/t ≈ 0,75
Szereg C	h₀/t ≈ 1,30

Wymiary i charakterystyka siłowa — De 6–12,5 mm

De × Di × t (mm)	6×3,2×0,3	8×3,2×0,2	8×3,2×0,3	8×3,2×0,4	8×4,2×0,2	8×4,2×0,3	8×4,2×0,4	10×3,2×0,3	10×3,2×0,4	10×3,2×0,5	10×4,2×0,4	10×4,2×0,5	10×5,2×0,25	10×5,2×0,4	10×5,2×0,5	12×4,2×0,4	12×4,2×0,5	12×4,2×0,6	12×5,2×0,5	12×5,2×0,6	12×6,2×0,5	12×6,2×0,6	12,5×5,2×0,5	12,5×6,2×0,35	12,5×6,2×0,5	12,5×6,2×0,7
Seria	*	*	*	*	C	B	A	*	*	*	*	*	C	B	A	*	*	*	*	*	*	*	*	C	B	A
t′
l₀	0,45	0,4	0,55	0,6	0,45	0,55	0,6	0,65	0,7	0,75	0,7	0,75	0,55	0,7	0,75	0,8	0,85	1	0,9	0,95	0,85	0,95	0,85	0,8	0,85	1
h₀	0,15	0,2	0,25	0,2	0,25	0,25	0,2	0,35	0,3	0,25	0,3	0,25	0,3	0,3	0,25	0,4	0,35	0,4	0,4	0,35	0,35	0,35	0,35	0,45	0,35	0,3
s przy F₁ (≈0,25 h₀) [mm]	0,038	0,05	0,063	0,05	0,063	0,063	0,05	0,088	0,075	0,063	0,075	0,063	0,075	0,075	0,063	0,1	0,088	0,1	0,1	0,088	0,088	0,088	0,088	0,113	0,088	0,075
F₁ przy s≈0,25 h₀ [N]	45	12	46	69	21	52	78	51	75	104	79	110	30	88	122	85	116	224	150	196	134	214	111	84	120	239
s przy F₂ (≈0,50 h₀) [mm]	0,075	0,1	0,125	0,1	0,125	0,125	0,1	0,175	0,15	0,125	0,15	0,125	0,15	0,15	0,125	0,2	0,175	0,2	0,2	0,175	0,175	0,175	0,175	0,225	0,175	0,15
F₂ przy s≈0,50 h₀ [N]	84	21	79	130	33	89	147	82	133	196	140	206	48	155	228	141	208	405	263	361	239	394	200	130	215	457
s przy F₃ (≈0,75 h₀) [mm]	0,11	0,15	0,19	0,15	0,19	0,19	0,15	0,26	0,23	0,19	0,26	0,19	0,23	0,23	0,19	0,3	0,26	0,3	0,3	0,26	0,26	0,26	0,26	0,34	0,26	0,23
F₃ przy s≈0,75 h₀ [N]	119	26	104	186	39	118	210	98	179	279	189	294	58	209	325	178	284	557	350	506	326	552	372	151	294	660

* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 14–18 mm

De × Di × t (mm)	14×7,2×0,35	14×7,2×0,5	14×7,2×0,8	15×5,2×0,4	15×5,2×0,5	15×5,2×0,6	15×5,2×0,7	15×6,2×0,5	15×6,2×0,6	15×6,2×0,7	15×8,2×0,7	15×8,2×0,8	16×8,2×0,4	16×8,2×0,6	16×8,2×0,7	16×8,2×0,8	16×8,2×0,9	18×6,2×0,4	18×6,2×0,5	18×6,2×0,6	18×6,2×0,7	18×6,2×0,8	18×8,2×0,5	18×8,2×0,7	18×8,2×0,8	18×8,2×1
Seria	C	B	A	*	*	*	*	*	*	*	*	*	C	B	*	*	A	*	*	*	*	*	*	*	*	*
t′
l₀	0,8	0,9	1,1	0,95	1	1,05	1,1	1	1,05	1,1	1,1	1,2	0,9	1,05	1,15	1,2	1,25	1	1,1	1,2	1,25	1,3	1,1	1,25	1,3	1,4
h₀	0,45	0,4	0,3	0,55	0,55	0,45	0,4	0,5	0,45	0,4	0,4	0,4	0,5	0,45	0,45	0,4	0,35	0,6	0,6	0,6	0,55	0,5	0,55	0,55	0,5	0,4
s przy F₁ (≈0,25 h₀) [mm]	0,11	0,1	0,08	0,14	0,13	0,11	0,1	0,13	0,11	0,1	0,1	0,1	0,13	0,11	0,11	0,1	0,09	0,15	0,15	0,15	0,14	0,13	0,15	0,14	0,13	0,1
F₁ przy s≈0,25 h₀ [N]	68	120	284	101	133	171	214	138	178	222	256	367	84	172	254	308	363	85	130	191	236	286	140	255	309	425
s przy F₂ (≈0,50 h₀) [mm]	0,23	0,2	0,15	0,28	0,25	0,23	0,2	0,25	0,23	0,2	0,2	0,2	0,25	0,23	0,23	0,2	0,18	0,3	0,3	0,3	0,28	0,25	0,3	0,28	0,26	0,2
F₂ przy s≈0,50 h₀ [N]	106	210	547	154	221	302	395	230	314	411	474	689	131	304	461	579	697	126	206	317	414	523	222	446	564	815
s przy F₃ (≈0,75 h₀) [mm]	0,34	0,3	0,23	0,41	0,38	0,34	0,3	0,38	0,34	0,3	0,3	0,3	0,38	0,34	0,34	0,3	0,26	0,45	0,45	0,45	0,41	0,38	0,45	0,41	0,37	0,3
F₃ przy s≈0,75 h₀ [N]	123	279	797	176	278	407	555	289	424	578	666	982	154	410	637	825	1013	139	246	400	553	726	265	596	783	1181

Wymiary i charakterystyka siłowa — De 18–23 mm

De × Di × t (mm)	18×9,2×0,45	18×9,2×0,7	18×9,2×1	20×8,2×0,6	20×8,2×0,7	20×8,2×0,8	20×8,2×0,9	20×8,2×1	20×10,2×0,5	20×10,2×0,8	20×10,2×0,9	20×10,2×1	20×10,2×1,1	20×10,2×1,25	20×10,2×1,5	22,5×11,2×0,6	22,5×11,2×0,8	22,5×11,2×1,25	23×8,2×0,7	23×8,2×0,8	23×8,2×0,9	23×8,2×1	23×10,2×0,9	23×10,2×1	23×10,2×1,25	23×12,2×1
Seria	C	B	A	*	*	*	*	*	C	B	*	*	A	*	*	C	B	A	*	*	*	*	*	*	*	*
t′
l₀	1,05	1,2	1,4	1,3	1,35	1,4	1,45	1,55	1,15	1,35	1,45	1,55	1,55	1,75	1,8	1,4	1,45	1,75	1,5	1,55	1,6	1,7	1,65	1,7	1,9	1,6
h₀	0,6	0,5	0,4	0,7	0,65	0,6	0,55	0,55	0,65	0,65	0,55	0,55	0,45	0,5	0,3	0,8	0,65	0,5	0,8	0,75	0,7	0,7	0,75	0,7	0,65	0,6
s przy F₁ (≈0,25 h₀) [mm]	0,15	0,13	0,1	0,18	0,16	0,15	0,14	0,14	0,16	0,14	0,14	0,14	0,11	0,13	0,08	0,2	0,16	0,13	0,2	0,19	0,18	0,18	0,19		0,16	0,15
F₁ przy s≈0,25 h₀ [N]	121	233	451	214	262	315	374	494	141	304	412	544	548	890	857	241	306	693	280	332	391	507	463	538	870	475
s przy F₂ (≈0,50 h₀) [mm]	0,3	0,25	0,2	0,35	0,33	0,3	0,28	0,28	0,33	0,28	0,28	0,28	0,23	0,25	0,15	0,4	0,33	0,25	0,4	0,38	0,35	0,35	0,38	0,35	0,33	0,3
F₂ przy s≈0,50 h₀ [N]	186	417	865	342	442	557	685	918	219	547	754	1010	1050	1708	1695	370	533	1330	448	560	687	909	802	964	1627	872
s przy F₃ (≈0,75 h₀) [mm]	0,45	0,38	0,3	0,53	0,49	0,45	0,41	0,41	0,49	0,41	0,41	0,41	0,34	0,38	0,23	0,6	0,49	0,38	0,6	0,56	0,53	0,53	0,56	0,53	0,49	0,45
F₃ przy s≈0,75 h₀ [N]	214	566	1254	412	569	751	954	1295	254	748	1050	1425	1521	2477	2521	426	708	1929	544	719	919	1240	1058	1315	2310	1217

Wymiary i charakterystyka siłowa — De 23–31,5 mm

De × Di × t (mm)	23×12,2×1,25	23×12,2×1,5	25×10,2×1	25×12,2×0,7	25×12,2×0,9	25×12,2×1	25×12,2×1,25	25×12,2×1,5	28×10,2×0,8	28×10,2×1	28×10,2×1,25	28×10,2×1,5	28×12,2×1	28×12,2×1,25	28×12,2×1,5	28×14,2×0,8	28×14,2×1	28×14,2×1,25	28×14,2×1,5	31,5×12,2×1	31,5×12,2×1,25	31,5×12,2×1,5	31,5×16,3×0,8	31,5×16,3×1,25	31,5×16,3×1,5	31,5×16,3×1,75	31,5×16,3×2
Seria	*	*	*	C	B	*	*	A	*	*	*	*	*	*	*	C	B	*	A	*	*	*	C	B	*	A	*
t′
l₀	1,85	2	1,75	1,6	1,6	1,8	1,95	2,05	1,75	1,9	2,05	2,2	1,95	2,1	2,25	1,8	1,8	2,1	2,15	2,1	2,2	2,35	1,85	2,15	2,4	2,45	2,75
h₀	0,6	0,5	0,75	0,9	0,7	0,8	0,7	0,55	0,95	0,9	0,8	0,7	0,95	0,85	0,75	1	0,8	0,85	0,65	1	0,95	0,85	1,05	0,9	0,9	0,7	0,75
s przy F₁ (≈0,25 h₀) [mm]	0,15	0,13	0,19	0,23	0,18	0,2	0,18	0,14	0,24	0,23	0,2	0,18	0,24	0,21	0,19	0,25	0,2	0,21	0,16	0,28	0,24	0,21	0,26	0,23	0,23	0,18	0,19
F₁ przy s≈0,25 h₀ [N]	864	1159	492	331	367	585	848	1040	348	512	737	1003	590	844	1149	435	476	908	1033	587	761	1033	384	791	1260	1391	2199
s przy F₂ (≈0,50 h₀) [mm]	0,3	0,25	0,38	0,45	0,35	0,4	0,35	0,28	0,48	0,45	0,4	0,35	0,48	0,43	0,38	0,5	0,4	0,425	0,33	0,55	0,48	0,43	0,53	0,45	0,45	0,35	0,38
F₂ przy s≈0,50 h₀ [N]	1630	2250	870	515	644	1021	1572	2007	553	872	1339	1899	992	1519	2159	681	832	1634	1970	951	1343	1912	594	1409	2314	2669	4239
s przy F₃ (≈0,75 h₀) [mm]	0,45	0,38	0,56	0,68	0,53	0,6	0,53	0,41	0,71	0,68	0,6	0,53	0,71	0,64	0,56	0,75	0,6	0,63	0,49	0,86	0,71	0,64	0,79	0,68	0,68	0,53	0,56
F₃ przy s≈0,75 h₀ [N]	2331	3297	1172	600	862	1359	2214	2926	662	1130	1853	2723	1268	2083	3077	801	1107	2240	2841	1167	1805	2688	687	1913	3230	3871	6173

Wymiary i charakterystyka siłowa — De 34–45 mm

De × Di × t (mm)	34×12,3×1	34×12,3×1,25	34×12,3×1,5	34×14,3×1,25	34×14,3×1,5	34×16,3×1,5	34×16,3×2	35,5×18,3×0,9	35,5×18,3×1,25	35,5×18,3×2	40×14,3×1,25	40×14,3×1,5	40×14,3×2	40×16,3×1,5	40×16,3×2	40×18,3×2	40×20,4×1	40×20,4×1,5	40×20,4×2	40×20,4×2,25	40×20,4×2,5	45×22,4×1,25	45×22,4×1,75	45×22,4×2,5
Seria	*	*	*	*	*	*	*	C	B	A	*	*	*	*	*	*	C	B	*	A	*	C	B	A
t′
l₀	2,25	2,35	2,5	2,4	2,55	2,55	2,85	2,05	2,25	2,8	2,65	2,75	3,05	2,8	3,1	3,15	2,3	2,65	3,1	3,15	3,45	2,85	3,05	3,5
h₀	1,25	1,1	1	1,15	1,05	1,05	0,85	1,15	1	0,8	1,4	1,25	1,05	1,3	1,1	1,15	1,3	1,15	1,1	0,9	0,95	1,6	1,3	1
s przy F₁ (≈0,25 h₀) [mm]	0,31	0,28	0,25	0,29	0,26	0,26	0,21	0,29	0,25	0,2	0,35	0,31	0,26	0,33	0,28	0,29	0,33	0,29	0,28	0,23	0,24	0,4	0,33	0,25
F₁ przy s≈0,25 h₀ [N]	637	815	1097	913	1224	1291	2097	458	731	1864	904	1114	1800	1225	1972	2182	565	1109	2175	2336	3351	1041	1524	2773
s przy F₂ (≈0,50 h₀) [mm]	0,63	0,55	0,5	0,58	0,53	0,53	0,43	0,58	0,5	0,4	0,7	0,63	0,53	0,65	0,55	0,58	0,65	0,58	0,55	0,45	0,48	0,8	0,65	0,5
F₂ przy s≈0,50 h₀ [N]	998	1395	1982	1546	2192	2313	4003	713	1277	3576	1459	1929	3363	2103	3663	4030	876	1953	4041	4481	6453	1620	2701	5320
s przy F₃ (≈0,75 h₀) [mm]	0,94	0,83	0,75	0,86	0,79	0,79	0,64	0,86	0,75	0,6	1,05	0,94	0,79	0,98	0,83	0,86	0,98	0,86	0,83	0,63	0,71	1,2	0,98	0,75
F₃ przy s≈0,75 h₀ [N]	1174	1818	2725	1993	2990	3155	5783	832	1699	5187	1780	2545	4769	2749	5169	5656	1017	2622	5701	6500	9390	1891	3646	7716

Wymiary i charakterystyka siłowa — De 50–60 mm

De × Di × t (mm)	50×18,4×1,25	50×18,4×1,5	50×18,4×2	50×18,4×2,5	50×18,4×3	50×20,4×2	50×20,4×2,5	50×22,4×2	50×22,4×2,5	50×25,4×1,25	50×25,4×1,5	50×25,4×2	50×25,4×2,5	50×25,4×3	56×28,5×1,5	56×28,5×2	56×28,5×3	60×20,5×2	60×20,5×2,5	60×20,5×3	60×25,5×2,5	60×25,5×3	60×30,5×2,5	60×30,5×3	60×30,5×3,5
Seria	*	*	*	*	*	*	*	*	*	C	*	B	*	A	C	B	A	*	*	*	*	*	*	*	*
t′
l₀	2,85	3,3	3,5	4,1	4,4	3,5	3,85	3,6	3,9	2,85	3,1	3,4	3,9	4,1	3,45	3,6	4,3	4,1	4,3	4,7	4,4	4,65	4,3	4,7	5
h₀	1,6	1,8	1,5	1,6	1,4	1,5	1,35	1,6	1,4	1,6	1,6	1,4	1,4	1,1	1,95	1,6	1,3	2,1	1,8	1,7	1,9	1,65	1,8	1,7	1,5
s przy F₁ (≈0,25 h₀) [mm]	0,4	0,45	0,38	0,4	0,35	0,38	0,34	0,4	0,35	0,4	0,4	0,35	0,35	0,28	0,49	0,4	0,33	0,53	0,45	0,43	0,43	0,41	0,45	0,43	0,38
F₁ przy s≈0,25 h₀ [N]	757	1379	1918	3703	5043	1966	3008	2247	3261	854	1242	1949	3473	4255	1458	1910	4142	2318	3018	4449	3447	4495	3447	5083	6591
s przy F₂ (≈0,50 h₀) [mm]	0,8	0,9	0,75	0,8	0,7	0,75	0,66	0,8	0,7	0,8	0,8	0,7	0,7	0,55	0,98	0,8	0,65	1,05	0,9	0,85	0,95	0,83	0,9	0,85	0,75
F₂ przy s≈0,50 h₀ [N]	1178	2184	3393	6733	9546	3478	5601	3924	6044	1328	2029	3491	6437	8214	2259	3335	7895	3802	5379	8234	6031	8352	6145	9407	12574
s przy F₃ (≈0,75 h₀) [mm]	1,2	1,35	1,16	1,2	1,05	1,12	1,01	1,2	1,05	1,2	1,2	1,05	1,05	0,83	1,46	1,2	0,98	1,58	1,35	1,28	1,48	1,29	1,35	1,28	1,13
F₃ przy s≈0,75 h₀ [N]	1375	2606	4572	9315	13688	4687	7919	5222	8510	1550	2512	4762	9063	11977	2622	4438	11388	4730	7302	11577	8175	11784	8342	13226	18153

Wymiary i charakterystyka siłowa — De 63–90 mm

De × Di × t (mm)	63×31×1,8	63×31×2,5	63×31×3	63×31×3,5	70×25,5×2	70×30,5×2,5	70×30,5×3	70×35,5×3	70×35,5×4	70×40,5×4	70×40,5×5	71×36×2	71×36×2,5	71×36×4	80×31×2,5	80×31×3	80×31×4	80×36×3	80×36×4	80×41×2,25	80×41×3	80×41×4	80×41×5	90×46×2,5	90×46×3,5	90×46×5
Seria	C	B	*	A	*	*	*	*	*	*	*	C	B	A	*	*	*	*	*	C	B	*	A	C	B	A
t′
l₀	4,15	4,25	4,8	4,9	4,5	4,9	5,1	5,1	5,8	5,6	6,2	4,6	4,5	5,6	5,3	5,5	6,1	5,7	6,2	5,2	5,3	6,2	6,7	5,7	6	7
h₀	2,35	1,75	1,8	1,4	2,5	2,4	2,1	2,1	1,8	1,6	1,2	2,6	2	1,6	2,8	2,5	2,1	2,7	2,2	2,95	2,3	2,2	1,7	3,2	2,5	2
s przy F₁ (≈0,25 h₀) [mm]	0,59	0,44	0,45	0,35	0,63	0,6	0,53	0,53	0,45	0,4	0,3	0,65	0,5	0,4	0,7	0,63	0,53	0,68	0,55	0,74	0,58	0,55	0,43	0,8	0,63	0,5
F₁ przy s≈0,25 h₀ [N]	2364	2942	4891	5399	2408	3755	4676	5028	8757	8391	11544	2861	2894	7379	3678	4531	7319	5401	8164	3698	4450	8726	11821	4232	5836	11267
s przy F₂ (≈0,50 h₀) [mm]		0,89	0,9	0,7	1,25	1,2	1,05	1,05	0,9	0,8	0,6	1,3	1	0,8	1,4	1,25	1,05	1,35	1,1	1,48	1,15	1,1	0,85	1,6	1,25	1
F₂ przy s≈0,50 h₀ [N]	3658	5270	8981	10359	3771	6297	8376	9007	16634	16099	22728	4432	5054	14157	5933	7847	13677	9196	15168	5715	7838	16213	22928	6585	10416	21617
s przy F₃ (≈0,75 h₀) [mm]	1,76	1,31	1,35	1,05	1,88	1,8	1,58	1,58	1,35	1,2	0,9	1,95	1,5	1,2	2,1	1,88	1,58	2,03	1,65	2,21	1,73	1,65	1,28	2,4	1,88	1,5
F₃ przy s≈0,75 h₀ [N]	4238	7189	12536	15025	4437	8031	11426	12288	23923	23351	33672	5144	6725	20535	7239	10352	19394	11919	21400	6613	10518	22874	33559	7684	14161	31354

Wymiary i charakterystyka siłowa — De 100–140 mm

De × Di × t (mm)	100×41×4	100×41×5	100×51×2,7	100×51×3,5	100×51×4	100×51×5	100×51×6	112×57×3	112×57×4	112×57×6	125×41×4	125×51×4	125×51×5	125×51×6	125×61×5	125×61×6	125×61×8	125×64×3,5	125×64×5	125×64×8	125×71×6	125×71×8	125×71×10	140×72×3,8	140×72×5	140×72×8
Seria	*	*	C	B	*	*	A	C	B	A	*	*	*	*				C	B	A	*	*	*	C	B	A
t′																	7,5			7,5		7,5	9,2			7,5
l₀	7,2	7,75	6,2	6,3	7	7,8	8,2	6,9	7,2	8,5	8,2	8,5	8,9	9,4	9	9,6	10,9	8	8,5	10,6	9,3	10,4	11,8	8,7	9	11,2
h₀	3,2	2,75	3,5	2,8	3	2,8	2,2	3,9	3,2	2,5	4,2	4,5	3,9	3,4	4	3,6	2,9	4,5	3,5	2,6	3,3	2,4	1,8	4,9	4	3,2
s przy F₁ (≈0,25 h₀) [mm]	0,8	0,69	0,88	0,7	0,75	0,7	0,55	0,98	0,8	0,63	1,05	1,13	0,98	0,85	1	0,9	0,73		0,88	0,65	0,83	0,6	0,45	1,23	1	0,8
F₁ przy s≈0,25 h₀ [N]	8714	12345	4779	5624	8673	13924	17061	5834	7639	15800	8501	10096	13063	17027	14615	19789	34434	8514	12238	31119	19538	30867	42964	9514	12014	31903
s przy F₂ (≈0,50 h₀) [mm]	1,6	1,38	1,75	1,4	1,5	1,4	1,1	1,95	1,6	1,25	2,1	2,25	1,95	1,7	2	1,8	1,45	2,25	1,75	1,3	1,65	1,2	0,9	2,45	2	1,6
F₂ przy s≈0,50 h₀ [N]	15219	22937	7410	9823	15341	25810	32937	9038	13341	30215	13943	16265	22931	31514	25526	36336	65305	13231	21924	59520	36302	59149	84219	14773	20982	59967
s przy F₃ (≈0,75 h₀) [mm]	2,4		2,63	2,1	2,25	2,1	1,65	2,93	2,4	1,88	3,15	3,38	2,93	2,56	3	2,7	2,18	3,38	2,63	1,95	2,48	1,8	1,35	3,68	3	2,4
F₃ przy s≈0,75 h₀ [N]	20251	32361	8609	13070	20674	36339	48022	10489	17752	43707	17346	19817	30669	44307	33966	50722	93577	15416	29908	85926	51304	85494	124124	171195		85251

Wymiary i charakterystyka siłowa — De 150–200 mm

De × Di × t (mm)	150×61×5	150×61×6	150×71×6	150×71×8	150×81×8	150×81×10	160×82×4,3	160×82×6	160×82×10	180×92×4,8	180×92×6	180×92×10	200×82×8	200×82×10	200×82×12	200×92×10	200×92×12	200×92×14	200×102×5,5	200×102×8	200×102×10	200×102×12	200×102×14	200×112×12
Seria	*	*	*	*	*	*	C	B	A	C	B	A	*	*	*	*	*	*	C	B	*	A	*	*
t′				7,5	7,5	9,3			9,4			9,4	7,6	9,6	11,5	9,5	11,4	13,1		7,5	9,4	11,25	13,1	11,1
l₀	10,3	10,8	10,8	12	11,7	13	9,9	10,5	13,5	11	11,1	14	14,2	15,5	16,6	15,6	16,8	18,1	12,5	13,6	15,6	16,2	18,2	16,2
h₀	5,3	4,8	4,8	4	3,7	3	5,6	4,5	3,5	6,2	5,1	4	6,2	5,5	4,6	5,6	4,8	4,1	7	5,6	5,6	4,2	4,2	4,2
s przy F₁ (≈0,25 h₀) [mm]	1,33	1,2	1,2	1	0,93	0,75	1,4	1,13	0,88	1,55	1,28	1	1,55	1,38	1,16	1,4	1,2	1,03	1,75	1,4	1,4	1,05	1,05	1,05
F₁ przy s≈0,25 h₀ [N]	15292	19560	20721	35296	34518	50088	12162	17203	50547	14646	16558	46850	35029	51105	66924	55136	73913	95633	19817	33367	58757	66983	103781	72257
s przy F₂ (≈0,50 h₀) [mm]	2,65	2,4	2,4	2	1,85	1,5	2,8	2,25	1,75	3,1	2,55	2	3,1	2,75	2,3	2,8	2,4	2,05	3,5	2,8	2,8	2,1	2,1	2,1
F₂ przy s≈0,50 h₀ [N]	25021	34161	36189	64684	36877	96121	18833	30431	96216	22731	28552	88141	60013	93357	127191	100014	139548	184092	30882	57955	106099	127401	199476
s przy F₃ (≈0,75 h₀) [mm]	3,98	3,6	3,6	3	2,78	2,25	4,2	3,38	2,63	4,65	3,83	3	4,65	4,13	3,45	4,2	3,6	3,08	5,25	4,2	4,2	3,15	3,15	3,15
F₃ przy s≈0,75 h₀ [N]	31041	45456	48155	89851	89532	139128	21843	41008	138331	26442	37502	125417	78034	129445	182737	137688	199269	267227	36111	76378	145357	183020	289181	195830

Wymiary i charakterystyka siłowa — De 200–250 mm

De × Di × t (mm)	200×112×14	200×112×16	225×112×6,5	225×112×8	225×112×12	250×102×10	250×102×12	250×127×7	250×127×10	250×127×12	250×127×14	250×127×16
Seria	*	*	C	B	A	*	*	C	B	*	A	*
t′	12,9	14,8	6,2	7,5	11,25	9,6	11,5	6,7	9,4	11,25	13,1	15
l₀	17,5	18,8	13,6	14,5	17	18	19	14,8	17	19,3	19,6	21,8
h₀	3,5	2,8	7,1	6,5	5	8	7	7,8	7	7,3	5,6	5,8
s przy F₁ (≈0,25 h₀) [mm]	0,88	0,7	1,78	1,63	1,25	2	1,75	1,95	1,75	1,83	1,4	1,45
F₁ przy s≈0,25 h₀ [N]	91033	105268	23583	32870	64497	56867	73563	26895	51871	87633	93239	140941
s przy F₂ (≈0,50 h₀) [mm]	1,75	1,4	3,55	3,25	2,5	4	3,5	3,9	3,5	3,65	2,8	2,9
F₂ przy s≈0,50 h₀ [N]	176156	206697	37417	55412	120738	97282	133131	42527	90206	156021	175145	267296
s przy F₃ (≈0,75 h₀) [mm]	2,63	2,1	5,33	4,88	3,75	6	5,25	5,85	5,25	5,48	4,2	4,35
F₃ przy s≈0,75 h₀ [N]	256758	305100	44580	70749	171016	126387	182962	50466	119053	210806	248828	383017

Oznaczanie

Przykład oznaczania: sprężyny talerzowej należącej do szeregu A, o średnicy zewnętrznej De = 40 mm:

Sprężyna talerzowa DIN 2093 – A 40.

Przykład oznaczania: sprężyny talerzowej o średnicy zewnętrznej De = 34 mm, średnicy wewnętrznej Di = 14,3 mm i grubości t = 1,50 mm:

Sprężyna talerzowa DIN 2093 – 34x14,3x1,50.

Norma powiązana: PN 80707.

Opis

Sprężyna talerzowa wg normy DIN 2093.

Dostępne warianty: 6x3,2x0,3, 8x3,2x0,2, 8x3,2x0,3, 8x4,2x0,2, 8x4,2x0,3, 8x4,2x0,4, 10x3,2x0,5, 10x5,2x0,4, 10x5,2x0,5, 12x4,2x0,5, 12x5,2x0,6, 12x6,2x0,5 i inne. W ofercie również w wykonaniu Stal nierdzewna (SST).

Specyfikacja produktu

Średnica zewnętrzna	—
Średnica wewnętrzna	—
Grubość	—
Norma	DIN 2093
Rodzaj	Sprężyna tal.
Pokrycie	Fosfatowane

Średnica zewnętrzna → Średnica wewnętrzna ↓	6	8	10	12	12,5	14	15	16	18	20	22,5	23	25	28	31,5	34	35,5	40	45	50	56	60	63	70	71	80	90	100	112	125	140	150	160	180	200	225	250
3,2				—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
4,2	—		—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
5,2	—	—			—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
6,2	—	—	—			—		—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
7,2	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
8,2	—	—	—	—	—	—					—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
9,2	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
10,2	—	—	—	—	—	—	—	—	—		—				—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
11,2	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12,2	—	—	—	—	—	—	—	—	—	—	—					—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12,3	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14,2	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14,3	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16,3	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
18,3	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
18,4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20,4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
22,4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
25,4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
25,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—	—	—	—	—	—	—	—	—	—	—	—	—
28,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
30,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—	—	—	—	—	—	—	—	—	—	—	—	—
31	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—		—	—	—	—	—	—	—	—	—	—	—
35,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—
36	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—	—	—	—	—	—	—	—	—	—	—
40,5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—	—	—
41	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—		—	—	—	—	—	—	—
46	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—
51	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—		—	—	—	—	—	—	—
57	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—
61	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—
64	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—	—
71	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—
72	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—	—
81	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—	—
82	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—	—	—	—
92	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—	—
102	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—		—
112	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—			—
127	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—

Sprężyna tal. fosfatowane DIN 2093

Informacje o dostawie
