DIN 479karta katalogowa
Śr. docisk. czop walc.
Wymiary i warunki techniczne wg DIN 479
Wymiary (mm)wybrany rozmiar: 50
| d(nom) | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dp | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| k | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| s(nom) | 5 | 6 | 8 | 10 | 13 | 17 | 22 | 24 |
| z1(min) | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| z1(max) | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 |
d — nominalna średnica gwintuP — skok gwintudp — średnica czopa walcowego (dog point)k — wysokość łbas(nom) — rozmiar klucza (łeb kwadratowy)z1 — długość czopa walcowego
Warunki techniczne
Materiał
| Stal |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-15 |
Własności mechaniczne
| Klasa własności mechanicznych | 5.6, 5.8, 8.8 (inne klasy wytrzymałości według uzgodnień) |
|---|---|
| Norma | DIN ISO 898-1 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| jak wytworzono; dla klasy 8.8 czernione (termicznie lub chemicznie) | |
| Chropowatość powierzchni | wg DIN 267-2 |
| Nieciągłości powierzchni | wg DIN 267-19 |
| Powłoki galwaniczne | wg DIN 267-9 |
| Powłoki ogniowe | wg DIN 267-10 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania śruby dociskowej z łbem kwadratowym, z czopem walcowym, z gwintem M12, o długości nominalnej l = 40 mm, klasy własności mechanicznych 5.6:
Śruba z łbem kwadratowym DIN 479 – M12x40 – 5.6.
Norma powiązana: PN 82307.

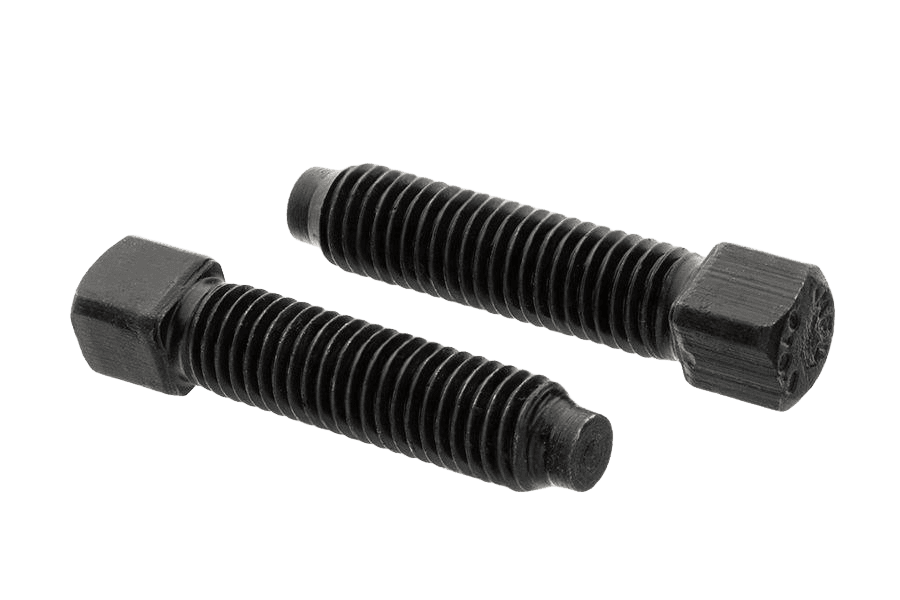

Opis
Śruba docisk. czop walc. wg normy DIN 479, w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępne warianty: M10x50. W ofercie również w wykonaniu 010.9 surowym.
Specyfikacja produktu
| Długość | 50 |
|---|---|
| Norma | DIN 479 |
| Rodzaj | Śr. docisk. czop walc. |
| Klasa / materiał | 8.8 |
| Pokrycie | Bez powłoki (surowe) |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,6 kg |
| Waga 1 szt | 32 g |
