Śr.imbus. z obn.łbem 08.8 oc.B DIN 6912 | Świat Śrub

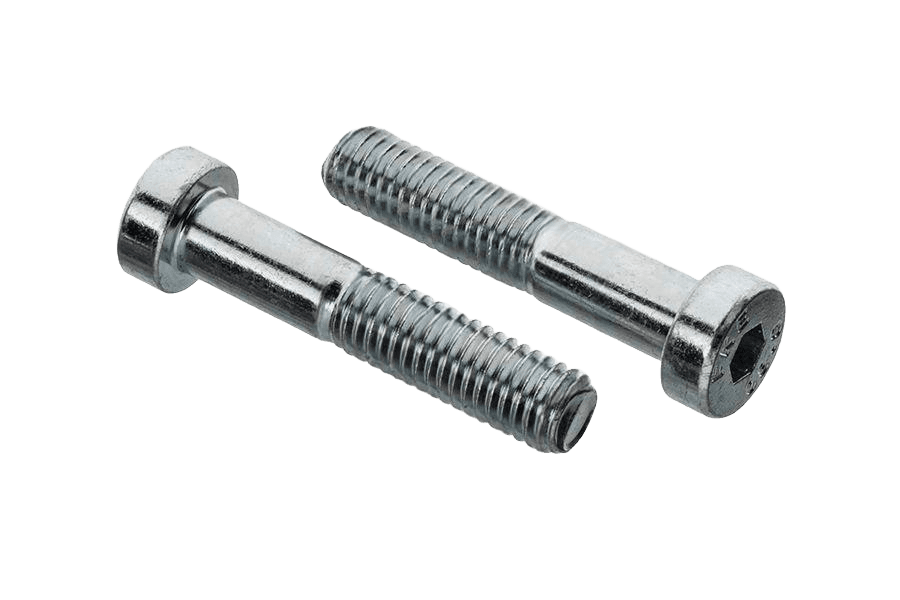

Śr.imbus. z obn.łbem 08.8 oc.B DIN 6912

Rys. techniczny · DIN 6912

Wybierz długość i średnica

Długość → Średnica ↓	45
M10

wybrany dostępny zapytaj o dostępność

18,77 zł

/ opak

Ilość w opakowaniu: 100 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6912karta katalogowa

Śr.imbus. z obn.łbem

Wymiary i warunki techniczne wg DIN 6912

Wymiary (mm)wybrany rozmiar: 45 × M10

d	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36
P	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4
b, l ≤ 125	14	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78
b, 125 < l ≤ 200					32	36	40	44	48	52	56	60	66	72	78	84
b, l > 200								57	61	65	69	73	79	85	91	97
dk(nom)	7	8,5	10	13	16	18	21	24	27	30	33	36	40	45	50	54
k(max)	2,8	3,5	4	5	6,5	7,5	8,5	10	11	12	13	14	16	17,5	19,5	21,5
s	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27

— wymiary nie zalecaned — średnica nominalna gwintuP — skok gwintub — długość gwintu (minimalna, zależnie od zakresu długości l)dk(nom) — średnica łbak(max) — wysokość łbas — rozmiar klucza (imbus)

Tolerancja długości l (mm)

l(nom)	10	12	16	20	25	30	35	40	50	60	70	80	90	100	(110)	120	(130)	140	(150)	160	(170)	180	(190)	200
l(min)	9,71	11,65	15,65	19,58	24,58	29,58	34,5	39,5	49,5	59,4	69,4	79,4	89,3	99,3	109,3	119,3	129,2	139,2	149,2	159,2	169,2	179,2	189,1	199,1
l(max)	10,29	12,35	16,35	20,42	25,42	30,42	35,5	40,5	50,5	60,6	70,6	80,6	90,7	100,7	110,7	120,7	130,8	140,8	150,8	160,8	170,8	180,8	190,9	200,9

— wymiary nie zalecanel — długość nominalna śruby; tolerancja obowiązuje niezależnie od średnicy d

Warunki techniczne

Wymagania ogólne

Norma	ISO 8992

Gwint

Tolerancja	6g
Norma	ISO 261, ISO 965

Własności mechaniczne

Klasa własności mechanicznych — stal	8.8
Klasa własności mechanicznych — stal nierdzewna	≤ M24: A2-70, A4-70; > M24: A2-50
	inne klasy własności wg uzgodnień
Norma — stal	ISO 898-1
Norma — stal nierdzewna	ISO 3506-1

Tolerancje

Klasa dokładności	A
Norma	DIN ISO 4759-1

Wykończenie i/lub powłoka

Stal	zgodnie z procesem; wymagania dot. powłok elektrolitycznych wg ISO 4042, nieelektrolitycznych płatkowych powłok cynkowych wg ISO 10683
Stal nierdzewna	bez powłoki

Odbiór

	procedura odbioru wg ISO 3269

Oznaczanie

Przykład oznaczania śruby z łbem walcowym obniżonym z gniazdem sześciokątnym i pilotem, z gwintem M12 o długości nominalnej l = 60 mm, klasy własności mechanicznych 8.8:

Śruba z łbem walcowym gniazdem sześciokątnym DIN 6912 – M12x60 – 8.8.

Opis

Śruba imbusowa z obniżonym łbem wg normy DIN 6912, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 08.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.

Dostępne warianty: M10x45. W ofercie również w wykonaniu 08.8 surowym.

Specyfikacja produktu

Długość	45
Średnica	M10
Norma	DIN 6912
Rodzaj	Śr.imbus. z obn.łbem
Klasa / materiał	08.8
Pokrycie	Ocynk galwaniczny biały (oc.B)
Długość gwintu	niepełny gwint
Rozmiar	M10
Typ łba	stożkowy (gniazdo)
Napęd	gniazdo 6-kątne (imbus)
Układ rozmiaru	gwint metryczny
Ilość w opakowaniu	100 szt
Waga opakowania	3,08 kg
Waga 1 szt	30,8 g
