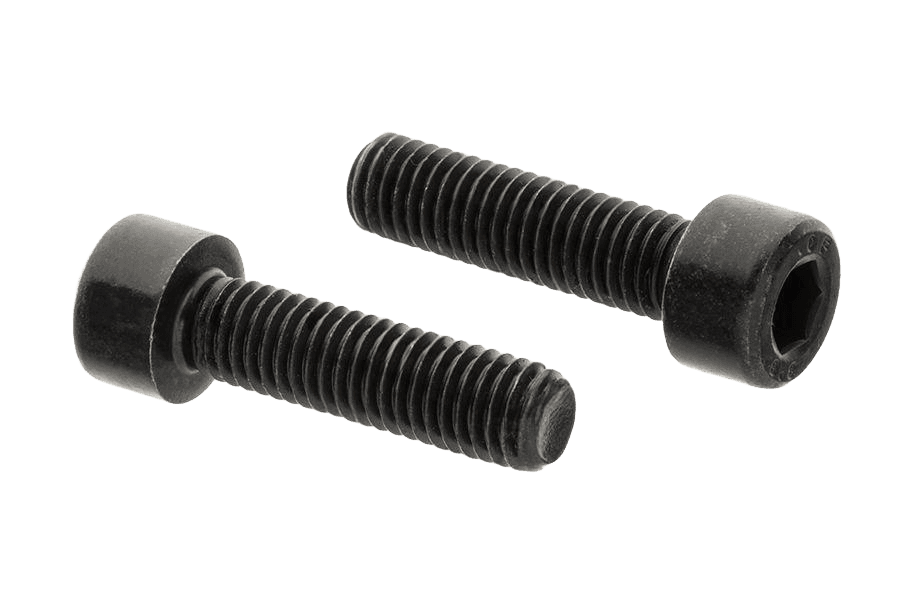

Name: Śr. imbusowa 12.9 surowe ANSI B18.3 (~ISO4762) · pełny gwint
Availability: InStock

ANSI B18.3 (~ISO4762)karta katalogowa

Śr. imbusowa

Wymiary i warunki techniczne wg ANSI B18.3 (~ISO4762)

Wymiary (cale)

Wymiar nominalny	0	1	2	3	4	5	6	8	10	1/4-UNC	5/16-UNC	3/8-UNC	7/16-UNC	1/2-UNC	5/8-UNC	3/4-UNC	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2	1 3/4	2	2 1/4	2 1/2	2 3/4	3	3 1/4	3 1/2	3 3/4	4
Odpowiednik dziesiętny	0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2500	0.3125	0.3750	0.4375	0.5000	0.6250	0.7500	0.8750	1.0000	1.1250	1.2500	1.3750	1.5000	1.7500	2.0000	2.2500	2.5000	2.7500	3.0000		3.5000	3.7500	4.000
A(max)	0.096	0.118	0.140	0.161	0.183	0.205	0.226	0.270	0.312	0.375	0.469	0.562	0.656	0.750	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.625	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
A(min)	0.091	0.112	0.134	0.154	0.176	0.198	0.218	0.262	0.303	0.365	0.457	0.550	0.642	0.735	0.921	1.107	1.293	1.479	1.665	1.852	2.038	2.224	2.597	2.970	3.344		4.090	4.464	4.837	5.211	5.584	5.958
H(max)	0.060	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.190	0.250	0.312	0.375	0.438	0.500	0.625	0.750	0.875	1.000	1.125	1.250	1.375	1.500	1.750	2.000	2.250	2.500	2.750	3.000	3.250	3.500	3.750	4.000
H(min)	0.057	0.070	0.083	0.095	0.108	0.121	0.134	0.159	0.185	0.244	0.306	0.368	0.430	0.492	0.616	0.740	0.864	0.988	1.111	1.236	1.360	1.485	1.734	1.983	2.232	2.481	2.730		3.228	3.478	3.727	3.976
J(nom)		1/16	5/64	5/64	3/32	3/32	7/64	9/64	5/32	3/16	1/4	5/16	3/8	3/8	1/2	5/8	3/4	3/4	7/8	7/8	1	1	1 1/4	1 1/2	1 3/4	1 3/4	2	2 1/4	2 1/4	2 3/4	2 3/4	3

Wymiary podane w calach.A(max), A(min) — średnica łbaH(max), H(min) — wysokość łbaJ(nom) — rozmiar gniazda sześciokątnego (klucz imbusowy); dla rozmiaru 0 nie podano-UNC — seria gwintu (Unified Coarse); dotyczy rozmiarów dostępnych w tym sklepieDla rozmiaru „3" karta źródłowa podaje H(min) = 3.979 — fizycznie niemożliwe (większe niż H(max) = 3.000). Wartość pominięta („—”).Dla rozmiaru „2 1/2" karta źródłowa podaje A(min) = 3.317 — łamie monotoniczność względem sąsiednich rozmiarów. Wartość pominięta („—”).Dla rozmiaru „3 1/4" karta źródłowa podaje odpowiednik dziesiętny 3.7500 — zduplikowany z rozmiaru „3 3/4”. Wartość pominięta („—”).

Oznaczanie

Długość gwintu LT powinna być mierzona równolegle do osi śruby, od najwyższego punktu końca śruby do ostatniego pełnego zwoju gwintu.

Graniczne wartości długości gwintu w zależności od średnicy (LT — minimalna, LTT — maksymalna łącznie z wybiegiem niepełnego gwintu) podano w tabeli poniżej.

Minimalna i maksymalna długość gwintu (cale)

Wymiar nominalny	0	1	2	3	4	5	6	8	10	1/4-UNC	5/16-UNC	3/8-UNC	7/16-UNC	1/2-UNC	5/8-UNC	3/4-UNC	7/8	1	1 1/8	1 1/4	1 3/8	1 1/2	1 3/4	2	2 1/4	2 1/2	2 3/4	3	3 1/4	3 1/2	3 3/4	4
LT(min)	0.50	0.62	0.62	0.62	0.75	0.75	0.75	0.88	0.88	1.00	1.12	1.25	1.38	1.50	1.75	2.00	2.25	2.50	2.81	3.12	3.44	3.75	4.38	5.00	5.62	6.25	6.88	7.50	8.12	8.75	9.38	10.00
LTT(max)	0.62	0.77	0.80	0.83	0.99	1.00	1.05	1.19	1.27	1.50	1.71	1.94	2.17	2.38	2.82	3.25	3.69	4.12	4.65	5.09	5.65	6.08	7.13	8.11	8.99	10.00	10.87	11.75	12.63	13.50	14.37	15.25

Wymiary podane w calach.LT(min) — minimalna długość gwintuLTT(max) — maksymalna długość gwintu łącznie z niepełnym wybiegiem

Przykład oznaczania śruby z łbem walcowym z gniazdem sześciokątnym, z gwintem calowym ½-13 (zwojów na cal), o długości nominalnej l = 2 cale, o własnościach mechanicznych wg ASTM A574:

Śruba z łbem walcowym z gniazdem sześciokątnym ANSI B18.3 – ½-13x2 – ASTM A574.

Opis

Śruba imbusowa wg normy ANSI B18.3 (~ISO4762), z gwintem na całej długości trzpienia, w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.

Dostępny asortyment: w rozmiarach od 1/2-UNC do 7/16-UNC i długościach 1–3 mm. W ofercie również w wykonaniu 12.9 surowym.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	ANSI B18.3 (~ISO4762)
Rodzaj	Śr. imbusowa
Klasa / materiał	12.9
Pokrycie	Bez powłoki (surowe)
Długość gwintu	pełny gwint
Skok gwintu	UNC
Typ łba	walcowy (gniazdo)
Napęd	gniazdo 6-kątne (imbus)
Układ rozmiaru	calowy / rurowy
Odmiana	pgw

Rozmiar → Długość ↓	1/2-UNC	1/4-UNC	3/4-UNC	3/8-UNC	5/8-UNC	5/16-UNC	7/16-UNC
1"			—		—		—
2"		—				—	—
3/4"	—		—		—		—
1 1/2"		—
1 1/4"			—		—		—
1 3/4"		—		—		—	—
2 1/2"	—	—		—	—	—	—
